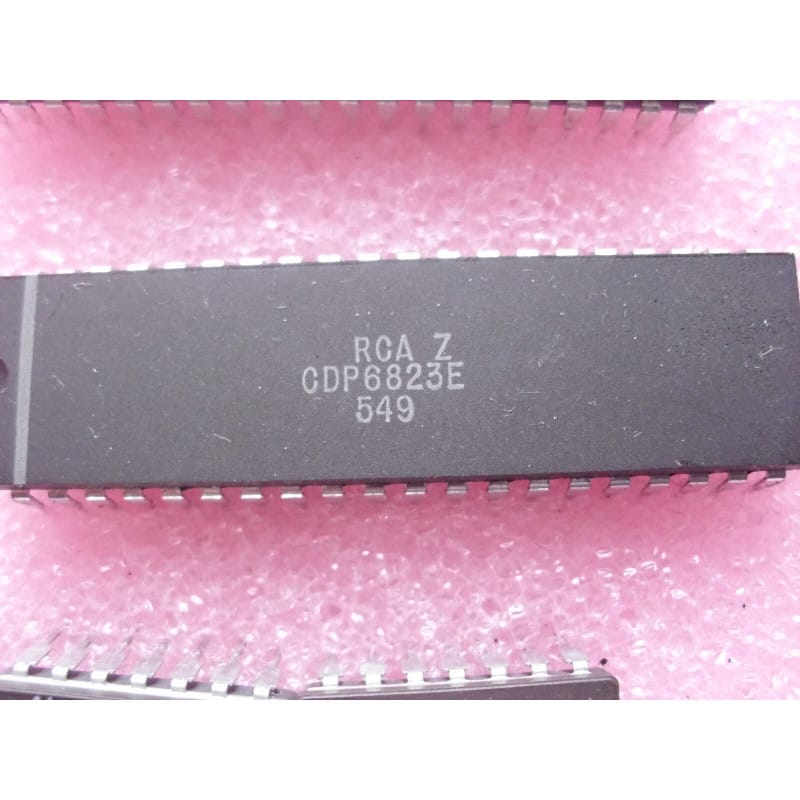

Le CDP6823E (conçu par le fabricant RCA) est un circuit intégré d'interface parallèle, faisant partie de la famille CMOS CDP1800 (aussi connue sous le nom de COSMAC). Ce composant est un port d'entrée/sortie à usage général, spécifiquement optimisé pour s'interfacer avec le bus de données du microprocesseur 8 bits RCA 1802.
Proposé ici en composant d'origine authentique RCA, neuf de stock d'époque (NOS) et au format DIP40 / DIL40.
Architecture CMOS : Bénéficie de la technologie CMOS de RCA, offrant une très faible consommation d'énergie et une grande immunité au bruit, typique de la série 1800.
Interface Parallèle : Fournit des lignes d'E/S programmables pour faciliter la communication entre le microprocesseur et les périphériques externes (claviers, afficheurs, interfaces industrielles).
Compatibilité Système : Conçu pour une intégration native dans les systèmes basés sur le microprocesseur RCA 1802, assurant une synchronisation parfaite des signaux de contrôle de bus.
Diagnostic Express (Absence de communication ou erreur d'E/S) :
Signal de sélection : Vérifiez les entrées de sélection de puce. Si le signal de décodage d'adresse est instable, le port ne sera jamais correctement adressé par le CPU.
Niveaux logiques : Assurez-vous que la tension d'alimentation est cohérente avec le reste du bus COSMAC. Une différence de tension entre le port E/S et le processeur peut entraîner des erreurs de transfert de données.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est impératif. Avec 40 broches, ce composant est physiquement imposant et souvent placé au cœur de cartes logiques complexes ; le support permet de protéger le composant lors des phases de tests ou de maintenance.
Découplage : Comme pour vos autres composants de la série 1800, placez un condensateur de découplage de 100 nF au plus près de la broche VCC. La commutation simultanée de plusieurs lignes d'E/S peut induire des parasites sur le bus qui pourraient perturber les autres composants logiques.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure, afin d'éliminer toute trace de flux entre les broches, évitant ainsi des courants de fuite sur le bus de données haute impédance.
