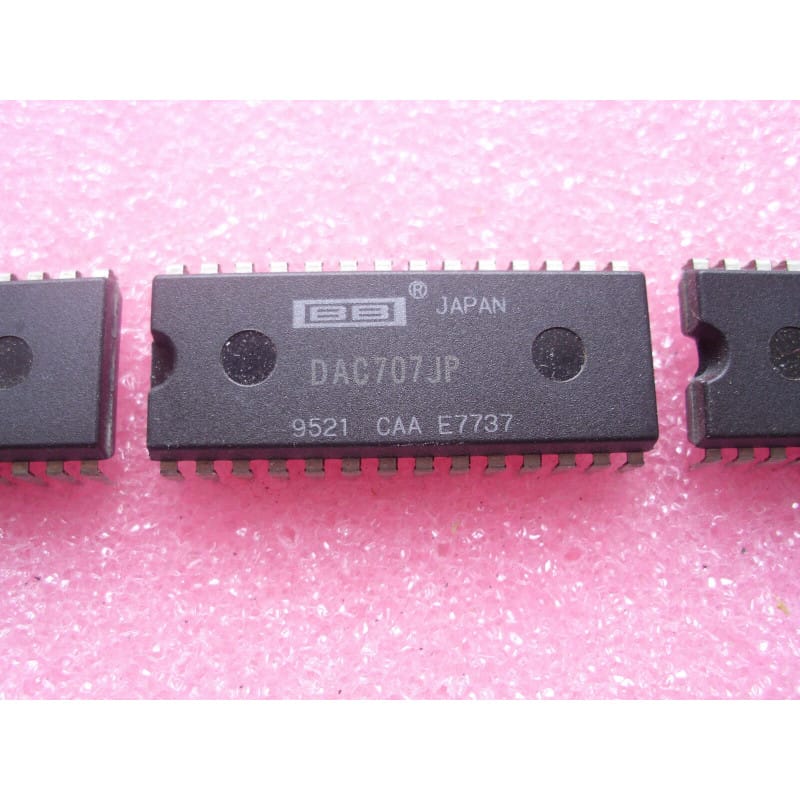

Le DAC707JP est un convertisseur numérique-analogique (CNA) 16 bits monolithique de haute précision, conçu par Burr-Brown. Ce composant est une référence dans le domaine de l'instrumentation de précision, du contrôle de processus industriel et des systèmes d'acquisition de données exigeants, grâce à sa linéarité exceptionnelle et sa stabilité thermique.
Proposé ici en composant d'origine authentique Burr-Brown (BB), neuf de stock d'époque (NOS) et au format DIP28 / DIL28.
Haute Résolution : Convertisseur 16 bits offrant une précision de conversion extrêmement fine pour les signaux analogiques de sortie.
Architecture Intégrée : Inclut une référence de tension interne, des commutateurs de précision et un amplificateur de sortie, le tout dans un seul boîtier DIP28, simplifiant grandement le design.
Fiabilité Burr-Brown : Composant standard pour les applications où la précision de mesure ne souffre aucune approximation, reconnu pour sa stabilité à long terme.
Diagnostic Express (Erreur de conversion ou non-linéarité) :
Référence de tension : La précision du DAC707 repose entièrement sur la qualité de sa référence interne. Si vous constatez une dérive, vérifiez que le découplage des broches de référence est optimal.
Alimentations : Ce type de convertisseur nécessite des alimentations symétriques extrêmement stables. La moindre ondulation sur les rails d'alimentation positive ou négative sera directement répercutée dans le signal analogique de sortie (bruit ou erreur de bit de poids faible).
Recommandations de Montage :
Support DIP28 : L'utilisation d'un support tulipe est impérative. Étant donné la précision du composant et son prix sur le marché des pièces vintage, il ne doit jamais être soudé directement, afin de permettre son remplacement ou son étalonnage sans risque pour la carte.
Layout du PCB : La séparation des masses (analogique et numérique) est critique. Utilisez un plan de masse étoilé pour éviter que les courants de retour numériques ne viennent perturber la section analogique ultra-précise du DAC.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure, afin d'éviter tout courant de fuite en surface qui pourrait dégrader la linéarité du convertisseur.
