Le MK68564N-4A est un contrôleur de communication série multiprotocole (SICC - Serial Input/Output Communications Controller) haute performance, conçu par SGS-Thomson (basé sur l'architecture Motorola 68000). Il a été largement utilisé pour gérer les communications synchrones et asynchrones dans les systèmes embarqués, les terminaux de données et les contrôleurs de réseaux locaux dans les années 80 et 90.

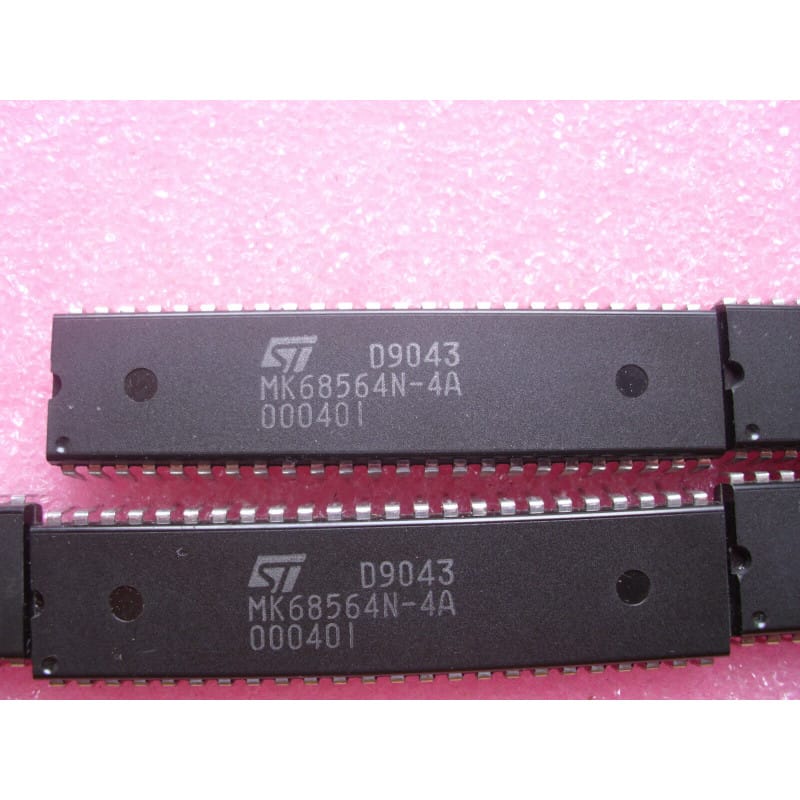

Proposé ici en composant d'origine authentique SGS-Thomson, neuf de stock d'époque (NOS) et au format DIP48 / DIL48.
Architecture Multiprotocole : Supporte une large gamme de protocoles de communication, incluant le mode bit-oriented (SDLC/HDLC) et character-oriented (Bisync), offrant une grande flexibilité pour les interfaces série.
Intégration Famille 68K : Conçu pour s'interfacer nativement avec le bus des microprocesseurs de la famille 68000, facilitant son intégration dans les systèmes de calcul puissants de l'époque.
Qualité SGS-Thomson : Composant robuste, conçu pour répondre aux exigences des communications industrielles où la fiabilité du transfert de données est primordiale.
Diagnostic Express (Absence de communication / Erreur de trame) :
Horloge externe : Ce composant est extrêmement dépendant de la précision de ses horloges de réception et d'émission (RxCLK/TxCLK). Une dérive ou un bruit sur ces signaux entraînera immédiatement des erreurs de synchronisation (Frame Errors).
Initialisation des registres : Le MK68564 possède une table de registres complexe. Un échec de communication est souvent lié à une séquence d'initialisation (setup) incomplète ou incorrecte au niveau logiciel lors de la phase de démarrage (Reset).
Recommandations de Montage :
Support DIP48 : Le boîtier DIP48 est imposant et fragile. L'usage d'un support tulipe est vivement recommandé pour éviter tout stress mécanique lors de l'installation et permettre une maintenance aisée.
Découplage : Comme il s'agit d'un composant de communication à haute vitesse de traitement, placez des condensateurs de découplage (100 nF) au plus près de chaque broche VCC pour garantir une alimentation stable et éviter les perturbations sur le bus de données.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est impératif après soudure, surtout autour des 48 broches, afin d'éliminer toute trace de flux qui pourrait induire des courants de fuite, particulièrement critiques sur les lignes de signal haute vitesse.
