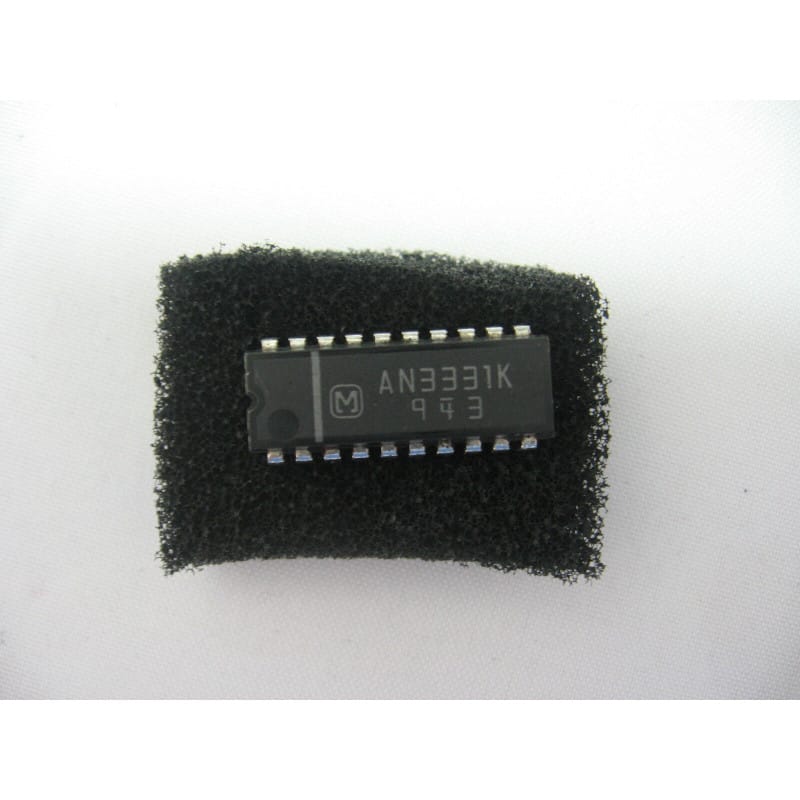

Circuit intégré analogique monolithique de traitement de signal vidéo (Video / Chroma Signal Processing LSI IC) de référence constructeur Matsushita / Panasonic AN3331K (AN 3331 K / série AN33xx), conçu pour les techniciens de maintenance vidéo, spécialistes de la restauration de magnétoscopes VHS, caméscopes et platines de traitement vidéo d'époque (standards PAL / SECAM / NTSC), ainsi que les électroniciens d'atelier.
Le circuit Panasonic AN3331K est un LSI linéaire dédié aux étages de traitement vidéo d'enregistrement et de lecture (Luminance / Chrominance Video Signal Processor) des magnétoscopes et caméscopes grand public et professionnels de générations analogiques. Encapsulé dans un boîtier plastique traversant haute densité (DIP / SDIP multi-broches), il intègre l'ensemble des sous-systèmes critiques : démodulation / modulation FM du signal de luminance (Y), séparation et filtrage de chrominance (C), contrôle automatique de gain (AGC vidéo), circuits d'accentuation / désaccentuation (emphasis/de-emphasis), égalisation dynamique et mélangeur de sortie vidéo composite.
Composant Officiel d'Origine Matsushita / Panasonic (Genuine OEM Part) :
Pièce authentique répertoriée dans les manuels de service (Service Manuals) de magnétoscopes VHS, S-VHS et caméscopes japonais et européens.
Traitement Intégré Luminance & Chrominance (Y/C) :
Regroupe les fonctions de filtrage, correction de contours, commutation REC/PB (enregistrement / lecture) et synchronisation vidéo.
Contrôle Automatique de Gain (Video AGC) & Détection de Niveau :
Assure la stabilité de l'amplitude du signal vidéo restitué quelles que soient les variations d'usure de bande ou de niveau de tête vidéo.
Faible Distorsion & Haute Stabilité Thermique :
Conception interne stabilisée en température garantissant un alignement précis des seuils de découpage de synchro et des fréquences de porteuses FM.
Boîtier Traversant Haute Fiabilité (DIP / SDIP) :
Pas standard facilitant le dessoudage et le remplacement direct sur les circuits imprimés simple ou double face.
État : Composant neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Panasonic), broches étamées propres prêtes pour le brasage.
Identification & Raccordement en Atelier :
Repérer l'encoche de détrompage et le point de repère de la broche n°1 avant montage sur le circuit imprimé.
Vérifier sur le schéma de principe (Schematic Diagram) la conformité des tensions de polarisation continues sur les broches d'alimentation (VCC) et la présence des découplages capacitifs de filtrage.
Symptômes de Panne Typiques Liés au CI :
Absence totale de signal vidéo en lecture (écran noir ou neige constante) alors que la mécanique et les têtes tournantes sont opérationnelles.
Perte de synchronisation horizontale/verticale ou décrochage complet de l'image.
Image en noir et blanc (perte totale de l'étage de traitement couleur / sous-porteuse chroma).
Distorsion sévère des contrastes ou artefacts sur les transitions de luminance (panne d'étage AGC ou filtre FM).
Consignes de Soudage & Remplacement :
Utiliser de préférence un support de circuit intégré (support tulipe ou standard) si l'espace vertical dans le blindage mécanique le permet, facilitant les diagnostics futurs.
En cas de soudure directe, utiliser un fer régulé (300°C à 320°C max) et limiter le temps de chauffe à moins de 3 secondes par broche pour ne pas altérer la puce silicium interne.
Composants Électroniques & Traitement Vidéo / Fabricant : PANASONIC (Matsushita Electric) / Référence Constructeur : AN3331K (AN 3331 K) / Type de Composant : Circuit intégré processeur vidéo et chrominance pour magnétoscope VHS (Video Signal Processor LSI) / Format : Boîtier DIP / SDIP traversant / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Panasonic), jamais monté ni soudé. Composant indispensable pour la maintenance, le dépannage des platines vidéo et la restauration fonctionnelle des équipements audiovisuels vintage Panasonic et compatibles.
