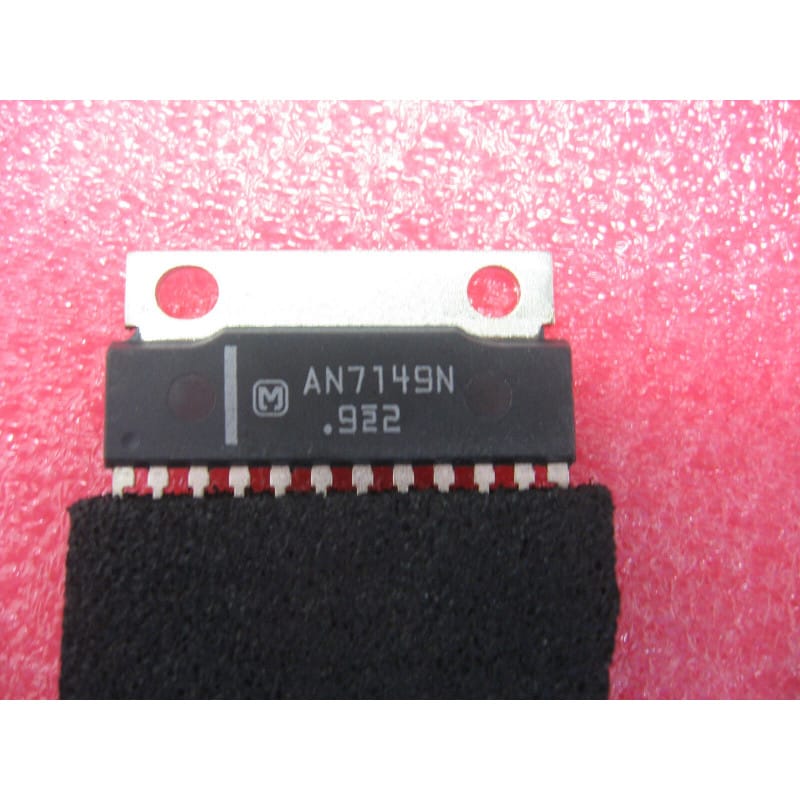

Le AN7149N (marqué AN7149N ou AN7149 avec le logo historique du grand "M" dans un carré de Matsushita / Panasonic) est un circuit intégré monolithique analogique d'époque conçu pour l'amplification audio de puissance stéréo ou double canal. Ce composant robuste adopte le format d'un boîtier vertical en ligne SIL-12 (Single In-line Package, 12 broches, doté d'une semelle métallique supérieure perforée de deux œillets pour un pontage thermique optimal sur un dissipateur).
Le préfixe AN et le suffixe N l'ancrent directement dans les séries de puissance analogiques de haute fiabilité développées par Matsushita au Japon.
Le AN7149N est un amplificateur double de puissance audio basse fréquence haute fidélité (Dual 5.3W Audio Power Amplifier, lot d'origine Panasonic / Matsushita, boîtier SIL-12).
Spécialement développé pour simplifier l'intégration des systèmes stéréo compacts, ce circuit réunit deux amplificateurs indépendants de haute qualité sur une même puce de silicium. Il est capable de délivrer une puissance confortable de 5,3 Watts par canal sous une charge de 4 Ohms (ou environ 3 Watts sous 8 Ohms) sous une tension d'alimentation de 13,2V. L'AN7149N brille par son très faible taux de distorsion harmonique, sa marge de dynamique importante et l'intégration de dispositifs de sécurité complets (protection contre les surtensions, les courts-circuits en sortie et la surchauffe thermique). De plus, il intègre une fonction de coupure automatique (muting) très efficace pour éliminer les bruits de claquement d'allumage (anti-pop).
On retrouve massivement ce circuit haut de gamme dans les autoradios de collection, les téléviseurs couleur équipés du son stéréo, les mini-chaînes hi-fi de salon, ainsi que dans certaines bornes d'arcade stéréo des années 80 et 90. Proposé en qualité New Old Stock (NOS), ce composant d'origine Panasonic est la pièce maîtresse pour restaurer l'étage de sortie de vos amplificateurs ou récepteurs d'époque.
Le diagnostic du canal muet ou de la distorsion dissymétrique (La mesure comparative des sorties) : C'est la procédure d'atelier prioritaire sur les systèmes stéréo équipés de l'AN7149N. Si l'un des deux haut-parleurs ne produit plus de son ou crache anormalement, isolez le circuit. Méthode d'atelier : Circuit sous tension et sans signal audio à l'entrée, mesurez les tensions continues de repos sur les deux broches de sortie (broche 2 pour le canal 1 et broche 11 pour le canal 2). Ces sorties d'amplificateurs asymétriques doivent se situer à la moitié exacte de la tension d'alimentation (par exemple environ 6,6V pour une alimentation de 13,2V). Si l'une des deux broches présente une tension déviant fortement ou collée à la masse/VCC, la moitié interne correspondante de la puce a claqué. Remplacez l'AN7149N par ton exemplaire d'origine.
La règle absolue des condensateurs de découplage de sortie : Sur cette architecture d'amplification, les signaux audio de sortie transitent par deux condensateurs chimiques de couplage (généralement de 470 µF à 1000 µF) pour bloquer la tension de repos continue et ne laisser passer que le signal alternatif vers les haut-parleurs. Si l'un de ces condensateurs sèche ou fuit, il va laisser passer du courant continu dans la bobine de votre haut-parleur d'époque. Cela détruira le haut-parleur et fera surchauffer l'AN7149N jusqu'à destruction. Conseil d'atelier : Remplacez systématiquement ces deux condensateurs de sortie lors du changement du circuit intégré.
Montage thermique indispensable avant brasage : Pour évacuer efficacement les calories générées par ses deux canaux de 5,3W, la semelle métallique supérieure de l'AN7149N doit être plaquée et vissée sur son dissipateur en aluminium. Nettoyez parfaitement le radiateur d'époque de toute ancienne graisse thermique sèche, appliquez une pellicule neuve de graisse thermique à base de silicone sur la semelle de la puce, vissez fermement l'AN7149N au radiateur, puis réalisez les soudures des 12 broches à l'étain propre (température de fer réglée à 310 degrés Celsius maximum). Nettoyez enfin la zone à l'alcool isopropylique.
