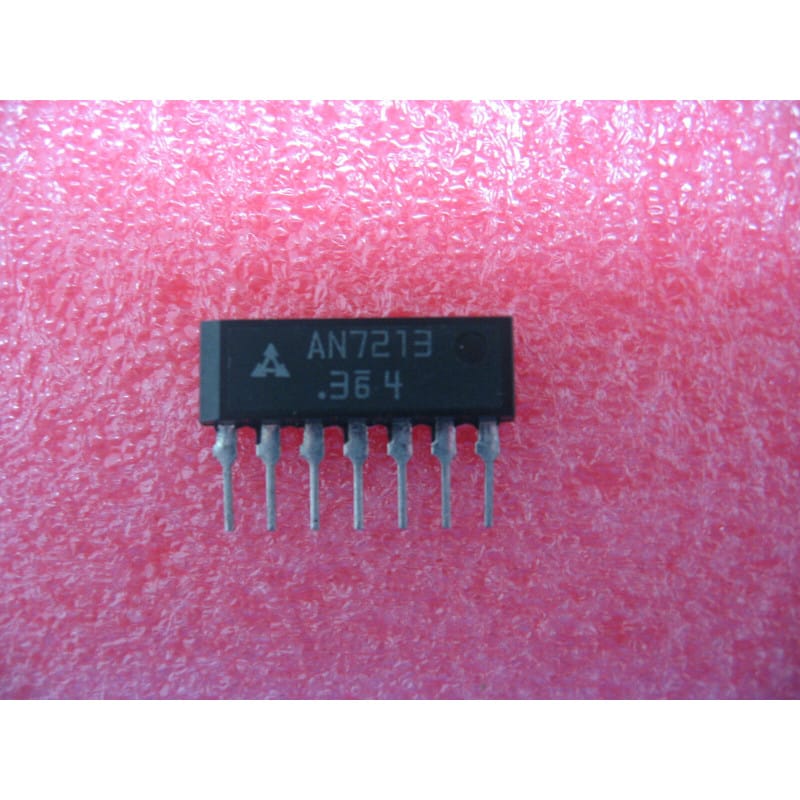

Le AN7213 (marqué AN7213 avec le logo triangulaire stylisé de Matsushita / Panasonic) est un circuit intégré analogique d'époque dédié à la réception radio haute fidélité. Ce composant utilise un format compact en ligne à rangée unique de type SIL-7 (Single In-line Package, 7 broches verticales).
Le préfixe AN l'ancre directement dans la famille des composants analogiques de précision pour le traitement des signaux RF/IF conçus par Matsushita Electric Industrial Co. au Japon.
Le AN7213 est un amplificateur limiteur de fréquence intermédiaire (FI) et discriminateur/démodulateur FM de haute précision (FM IF Amplifier and Detector IC, lot d'origine Panasonic, boîtier SIL-7, lot de 3).
Développé pour les tuners radio et les récepteurs grand public d'époque, le AN7213 assure le traitement du signal FM après le premier étage de mélange (généralement centré sur la fréquence intermédiaire standard de 10,7 MHz). Il intègre sur sa puce un amplificateur à haut gain avec un excellent niveau de limitation pour supprimer les bruits parasites d'amplitude, ainsi qu'un circuit de détection d'accord pour stabiliser la réception. Son architecture est optimisée pour offrir un très faible taux de distorsion et un excellent rapport signal/bruit après démodulation.
On retrouve ce circuit intégré d'époque au cœur des tuners de chaînes hi-fi de salon, des autoradios haut de gamme des années 80, et des récepteurs radio de table de collection. Proposé en qualité New Old Stock (NOS), ce lot de trois pièces originales Panasonic est indispensable pour restaurer la sensibilité et la clarté de réception de vos tuners rétro.
Le diagnostic du tuner muet ou du signal FM trop faible (Le test du discriminateur) : C'est la panne d'établi récurrente sur les tuners équipés de l'AN7213. Si la recherche automatique des stations ne s'arrête plus ou si le son des stations FM est extrêmement faible et bruité alors que la section AM fonctionne, examinez l'AN7213. Méthode d'atelier : Circuit sous tension et calé sur une station locale forte, utilisez un oscilloscope ou un millivoltmètre HF pour vérifier la présence du signal 10,7 MHz sur l'entrée (broche 1). Si le signal RF arrive correctement mais qu'aucune tension audio démodulée n'apparaît sur la sortie (broche 6), vérifiez le bon alignement du transformateur discriminateur externe (la bobine FI d'époque, souvent logée dans un petit boîtier métallique blindé à côté). Si l'accord de la bobine est parfait mais que la puce reste muette, remplacez-la par l'un de tes trois exemplaires NOS.
Le piège de la dérive des filtres céramiques externes : Le signal FM de 10,7 MHz est filtré en amont de l'AN7213 par de petits filtres céramiques à trois broches (souvent de couleur orange/marron). Avec les décennies, ces filtres peuvent dériver en fréquence ou s'atténuer fortement, imitant une panne de l'AN7213. Testez ou remplacez ces filtres céramiques avant d'accuser le circuit intégré.
Précautions d'installation et de soudure (Boîtier SIL-7) : L'AN7213 ne chauffe pas en fonctionnement et ne requiert aucun dissipateur. Néanmoins, s'agissant d'un circuit RF/FI sensible, la propreté du plan de masse entourant le composant est cruciale pour éviter les auto-oscillations parasites. Utilisez un fer à souder réglé à 310 degrés Celsius maximum et brasez les 7 broches rapidement. Nettoyez méticuleusement la zone à l'alcool isopropylique après soudure pour éliminer les résidus de flux, qui peuvent introduire des capacités parasites nuisibles aux signaux de haute fréquence.
