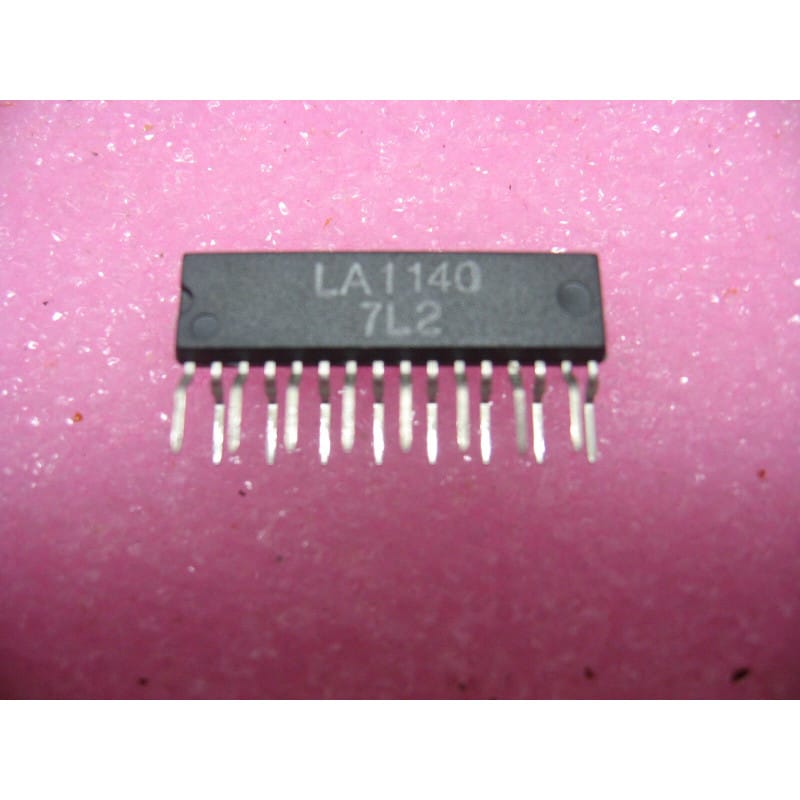

Le LA1140 (conçu par Sanyo) est un circuit intégré analogique hautement spécialisé, développé spécifiquement pour servir de système complet de fréquence intermédiaire (FI / IF) FM dans les autoradios et les récepteurs audio de haute qualité. Logé dans un boîtier ZIP16 (Single In-line avec broches en zigzag), ce composant regroupe un amplificateur-limiteur FI à base de différentiels, un détecteur en quadrature, un circuit d'atténuation du bruit d'impulsion (muting), ainsi qu'un driver d'indicateur de niveau de signal (S-Meter).
Il est particulièrement réputé pour sa capacité à gérer le bruit de commutation et les variations rapides de signal typiques de la réception mobile (voiture).
Fabricant : Sanyo
Fonctions Intégrées :
Amplificateur-limiteur FI à gain élevé.
Détecteur de modulation en quadrature.
Circuit de muting audio réglable en continu (ajustement du seuil de bruit).
Sortie tension pour indicateur d'intensité de champ (S-Meter).
Circuit d'atténuation automatique du bruit d'interstation.
Format : Boîtier plastique ZIP16 (montage traversant, broches alignées sur une seule rangée mais alternées en zigzag).
Diagnostic Express (Absence de son en FM ou Muting bloqué) :
Tension de Muting (Broche 6 / Broche 14) : Si la radio syntonise les stations (le S-Meter bouge) mais qu'aucun son ne sort, le circuit de muting automatique est peut-être verrouillé. Inspectez les composants externes connectés à la broche 6 (contrôle du niveau de muting) et à la broche 14. Un condensateur électrolytique fuyard sur ces lignes peut forcer l'atténuation audio en permanence, faisant croire à une puce défectueuse.
Distorsion en sortie audio : Si le son FM est saturé ou déformé bien que le signal soit fort, le circuit de discrimination (la bobine de quadrature connectée entre les broches 11 et 12) est probablement désaligné ou son condensateur interne s'est dégradé avec le temps. Un infime ajustement du noyau de la bobine (avec un outil non magnétique) peut restaurer la clarté du signal.
Recommandations de Montage :
Précautions sur le boîtier ZIP16 : Les broches d'un boîtier ZIP sont fines et alternées. Lors du dessoudage de l'ancien composant ou de l'insertion du nouveau, veillez à ne pas forcer mécaniquement sur les pattes pour éviter de micro-fissurer le plastique du boîtier, ce qui détruirait les liaisons internes vers le die de silicium.
Sensibilité HF / Blindage : Le LA1140 fonctionne sur des signaux FI de 10,7 MHz avec un gain interne très élevé. Lors de l'implantation, assurez-vous que les condensateurs de découplage céramiques de la broche d'alimentation (VCC, broche 13) et de la broche de masse (GND, broche 4) soient soudés au plus près du boîtier pour éviter toute auto-oscillation haute fréquence.
Nettoyage des résidus : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est indispensable. Tout reste de flux de brasage entre les broches d'entrée FI (broches 1 et 2) et le circuit de détection peut modifier l'impédance de la ligne et altérer la sensibilité de réception de l'autoradio.
