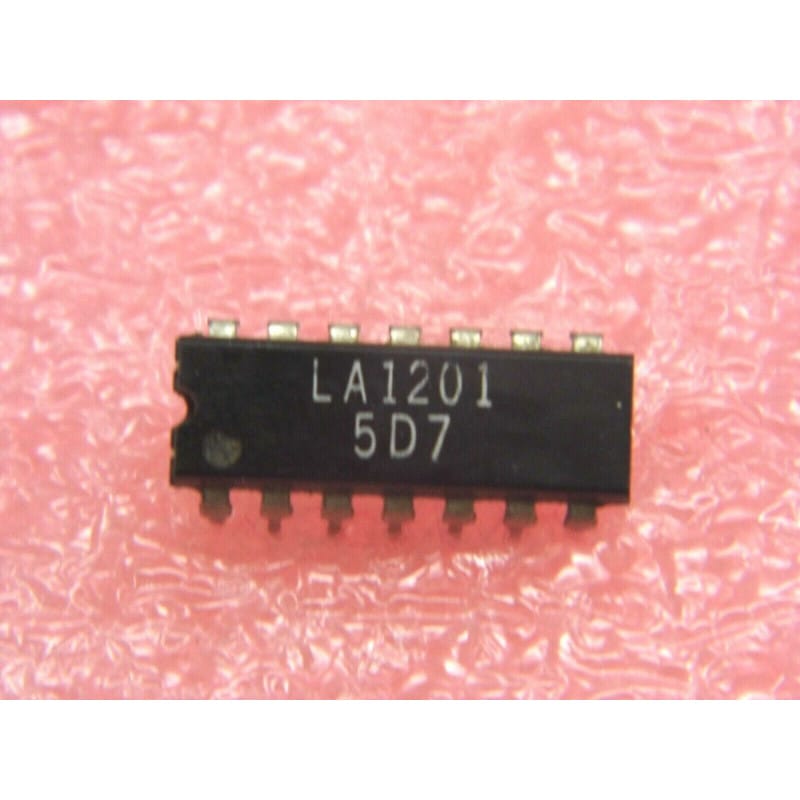

Le LA1201 (marque Sanyo) est un circuit intégré monolithique d'époque dédié à l'étage de Fréquence Intermédiaire (FI / IF) pour les récepteurs radio AM/FM. Présenté dans un boîtier plastique double en ligne à 14 broches (DIP14), ce composant d'origine authentique et neuf de stock (NOS) est une référence classique des architectures de réception analogiques japonaises.
Il regroupe sur une seule puce les fonctions d'amplification FI et de détection. En mode FM, il assure l'amplification à haut gain de la FI (10,7 MHz) et la détection par discriminateur. En mode AM, il prend en charge l'amplification FI (455 kHz) et la détection d'amplitude, tout en gérant le contrôle automatique de gain (CAG / AGC). C'est le composant d'origine indispensable pour redonner vie aux tuners hi-fi vintage, aux autoradios des années 80, et aux combinés radio-cassettes haut de gamme de l'époque.
Double fonction FI AM/FM : Évite l'utilisation de circuits séparés pour chaque bande, simplifiant l'agencement de la section tuner.
Excellente réjection des parasites en FM : Intègre un étage limiteur performant qui supprime les variations d'amplitude parasites avant la détection, garantissant une écoute claire.
Gestion du niveau de signal (S-Meter) : Délivre une tension continue proportionnelle à la force du signal reçu pour piloter directement un vu-mètre à aiguille ou un indicateur à LED en façade.
Le diagnostic classique "Le signal s'effondre, distorsion en FM ou le vu-mètre reste à zéro" :
Distorsion importante en FM (Bobine de détection désaccordée) : Si la réception AM est parfaite mais que le son en FM est très distordu, même sur une station forte, le circuit discriminateur (quadrature) est souvent en cause. Avant de remplacer le CI, vérifiez la petite bobine de détection FM connectée au LA1201. Le condensateur tubulaire intégré sous cette bobine a tendance à oxyder ou vieillir, décalant la fréquence centrale. Un infime ajustement du noyau ou le remplacement du condensateur interne de la bobine résout souvent le problème.
Perte de sensibilité et souffle excessif : Si le tuner nécessite un signal d'antenne énorme pour capter une station en stéréo, contrôlez les filtres céramiques (10,7 MHz pour la FM / 455 kHz pour l'AM) placés juste en amont des entrées du LA1201. S'ils ont pris l'humidité ou dérivé, le signal FI n'arrive plus à la puce.
Tension de CAG (AGC) bloquée : En AM, si le son saturt sur les stations fortes ou s'étouffe complètement, mesurez la tension sur la broche de filtrage CAG. Si le condensateur chimique de découplage associé est fuyard, la ligne est tirée à la masse et le circuit intégré fonctionne en permanence à gain maximal, ce qui s'entend immédiatement.
Précautions d'installation :
Les étages de fréquence intermédiaire sont extrêmement sensibles aux inductances et capacités parasites. Pour protéger ce composant NOS des agressions thermiques du fer à souder et faciliter vos mesures dynamiques à l'oscilloscope ou au générateur de signaux, l'installation d'un support de précision tulipe DIP14 de haute qualité est fortement recommandée. Après brasage, nettoyez la zone à l'alcool isopropylique pur pour retirer tout résidu de flux susceptible de perturber la haute impédance des circuits d'accord.
