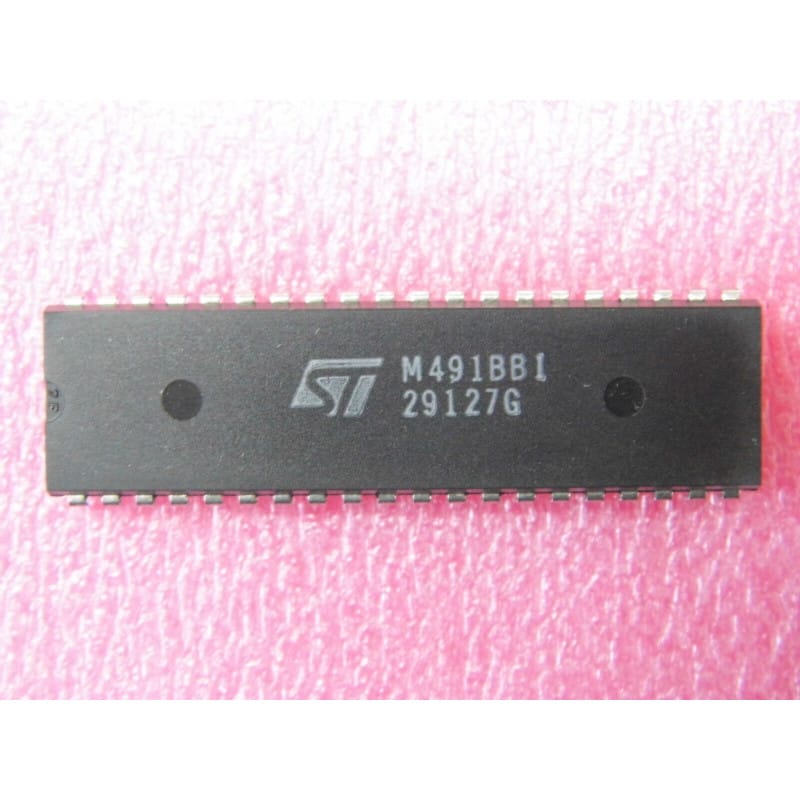

Le M491BB1 (conçu à l'origine par SGS-Thomson, devenu STMicroelectronics) est un circuit intégré de très haute intégration (LSI) utilisant la technologie N-MOS. Logé dans un boîtier DIP40 standard (traversant, 40 broches), ce microcontrôleur spécialisé a été développé spécifiquement pour gérer les sous-systèmes de recherche, de réglage et de mémorisation des stations sur les téléviseurs couleur des années 80 et 90.
Il combine une mémoire non volatile (EEPROM), un convertisseur numérique-analogique (CNA) de 13 bits pour générer la tension d'accord (voltage synthesis tuning), ainsi qu'un décodeur/pilote direct pour les afficheurs à 7 segments à LED.
Fabricant : SGS-Thomson / STMicroelectronics.
Fonction : Système complet de gestion et de mémorisation des chaînes de télévision par synthèse de tension.
Capacité de Mémoire Interne : 304 bits (EEPROM de type Floating-gate) permettant d'enregistrer jusqu'à 16 stations. Chaque station stocke sa tension d'accord sur 13 bits, sa bande de fréquence sur 2 bits et le réglage fin (AFT).
Contrôles Analogiques Associés : Intègre un CNA 6 bits (fréquence 8 kHz) pour gérer électroniquement le volume ou, selon la configuration, la luminosité ou la saturation des couleurs.
Affichage : Pilote de sorties de forte puissance intégré destiné à commander directement un afficheur LED à 7 segments indiquant le numéro du programme sélectionné.
Format : Boîtier plastique DIP40 standard (traversant, 40 broches).
État : Produit authentique, neuf de stock d'époque (NOS - New Old Stock).
Diagnostic Express (Perte de mémoire des chaînes ou écran noir au démarrage) :
Vérification de la double alimentation (VCC et VPP) : C'est le point névralgique de cette génération de puces N-MOS. Le circuit requiert une alimentation logique standard $V_{DD}$ de 5V (broches d'alimentation classiques), mais pour pouvoir écrire et figer les stations en mémoire interne, il utilise une tension de programmation $V_{PP}$ beaucoup plus élevée pouvant monter de 24V à 28V. Si la télévision affiche la chaîne mais "oublie" vos réglages dès que vous l'éteignez, vérifiez la ligne du rail haute tension reliée à $V_{PP}$. Si le fusible-résistance ou la diode zener associée sur la carte a dérivé, l'EEPROM interne ne peut plus enregistrer les données.
Problème d'AFT (Réglage automatique des canaux) : Si la recherche automatique boucle sans jamais s'arrêter sur une station active, testez l'entrée du discriminateur AFT. Le M491BB1 corrige en permanence la dérive du tuner en comparant le signal reçu sur 16 étapes.
Recommandations de Montage :
Support DIP40 Obligatoire : Avec ses 40 broches et sa taille imposante, le soudage direct sur un circuit imprimé simple ou double face d'époque présente des risques (pastilles en cuivre qui se décollent sous la chaleur). L'utilisation d'un support tulipe DIP40 de haute qualité est indispensable. Cela vous permettra en plus d'extraire proprement la puce si vous devez analyser son bus au programmateur ou à l'analyseur logique.
Sensibilité aux décharges électrostatiques (ESD) : La technologie N-MOS d'origine (début des années 90) possède des barrières d'oxyde de grille extrêmement fines sur la mémoire interne, la rendant très vulnérable aux courants statiques de l'établi. Manipulez le M491BB1 en portant un bracelet antistatique relié à la terre et évitez de toucher directement les broches logiques avec vos doigts.
Oscillateur local (Horloge de référence) : Le circuit intègre son propre circuit d'horloge mais nécessite un résonateur externe. Si le système logique semble complètement figé, testez à l'oscilloscope (avec une sonde à haute impédance 10X) la présence du signal d'horloge, qui doit osciller à une fréquence fixe comprise entre 445 kHz et 510 kHz.
Nettoyage complet : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage du support est obligatoire. Les courants circulant vers les anodes de l'afficheur LED et les impédances élevées de la boucle d'accord de tension exigent l'absence totale de résidus de flux pour éviter les fuites de courant de broche à broche.
