L'Am2925DC est un contrôleur de système haute performance, conçu par AMD (Advanced Micro Devices), appartenant à la célèbre famille de processeurs "bit-slice" Am2900. Ce composant est une unité de gestion de système (System Controller) conçue pour fournir les signaux d'horloge, le contrôle de bus et la synchronisation nécessaires aux architectures processeur complexes des années 70 et 80.

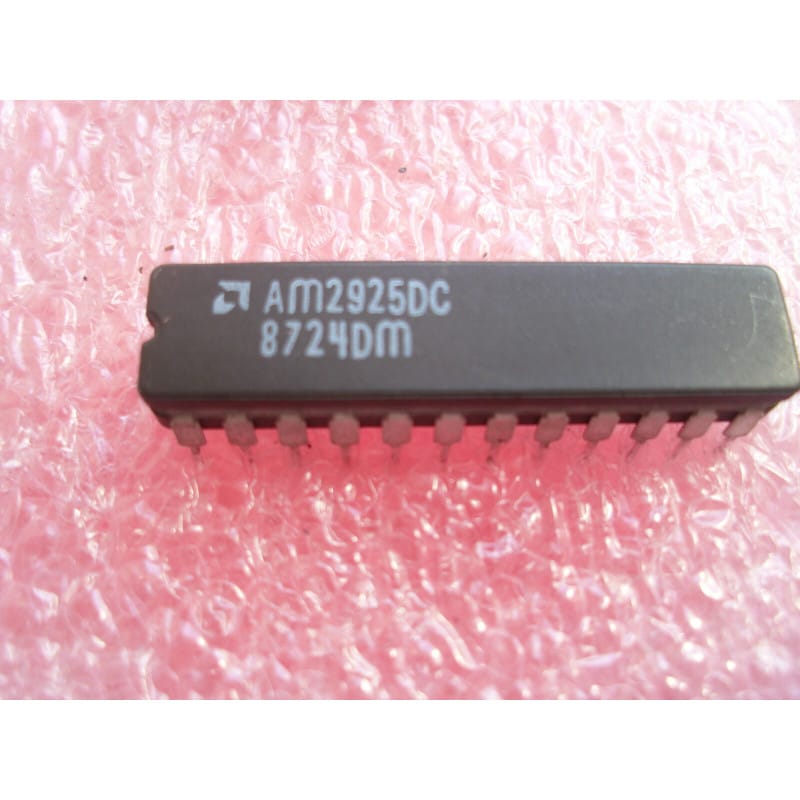

Proposé ici dans son boîtier d'origine céramique DIP24 (CERDIP), gage de robustesse thermique et de longévité, cet exemplaire est un composant neuf de stock d'époque (NOS).
Fabricant : AMD (Advanced Micro Devices).
Fonction : Contrôleur de système et générateur de signaux de synchronisation pour les architectures bit-slice de la série Am2900.
Architecture : Circuit logique complexe optimisé pour les systèmes multiprocesseurs ou les processeurs modulaires.
Boîtier : Céramique DIP24 (24 broches, traversant), offrant une excellente dissipation thermique et une protection supérieure contre l'humidité.
Diagnostic Express (Défaut de cadencement) :
Signaux d'horloge : L'Am2925 est le cœur de la synchronisation. Si le système ne démarre pas, vérifiez la présence et la stabilité des signaux d'horloge en sortie à l'aide d'un oscilloscope. Une instabilité ici indique souvent un défaut de couplage sur le quartz ou un circuit interne défaillant.
Température : Bien que le boîtier céramique soit conçu pour supporter des températures élevées, une surchauffe excessive du composant lors du fonctionnement peut indiquer une charge trop importante sur les bus qu'il pilote.
Recommandations de Montage :
Support DIP24 : L'utilisation d'un support tulipe est fortement recommandée. La céramique est un matériau rigide ; toute tension mécanique lors de la soudure directe sur un circuit imprimé pourrait fissurer le boîtier ou les soudures internes.
Découplage : Ce composant manipule des signaux à haute vitesse de commutation. Il est impératif de placer des condensateurs de découplage (100 nF) le plus près possible des broches d'alimentation pour éviter le "bruit" numérique sur le reste de votre montage.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Les dépôts de flux sous le boîtier céramique peuvent devenir conducteurs avec le temps, ce qui perturberait les signaux de contrôle critiques générés par ce contrôleur.
