Le LA3220 (série LA32xx) est un circuit intégré monolithique analogique comprenant deux canaux de préamplification audio stéréo à très faible bruit avec compresseur ALC intégré (Dual Preamplifier with ALC for Radio Cassette Recorder / Tape Deck), conçu par le constructeur japonais Sanyo Electric Co., Ltd. Largement utilisé sur les radiocassettes portatifs (Boombox), magnétophones de salon, dictaphones et combinés audio des années 1980 et 1990, il est spécialement optimisé pour la préamplification en lecture et la régulation automatique du gain lors de l'enregistrement magnétique.
Ce composant intègre deux préamplificateurs indépendants à grand gain, un circuit de polarisation stabilisé ainsi qu'un étage de contrôle automatique de niveau (ALC - Automatic Level Control). En mode enregistrement, la boucle ALC compresse dynamiquement les fortes pointes d'amplitude sonore afin d'éviter la distorsion et la saturation de la bande magnétique, tout en rehaussant les signaux faibles. En mode lecture, il permet de calibrer les courbes d'égalisation standardisées (NAB) via un réseau externe de contre-réaction passif (RC). Encapsulé dans un boîtier compact vertical en ligne SIP-9 / SIL-9 (Single In-line Package 9 broches), il simplifie le routage des pistes et minimise l'encombrement sur les circuits imprimés audio.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier SIP-9) :
Entrées Audio (IN 1 / IN 2) : signaux de faible amplitude issus des têtes magnétiques de lecture ou des microphones, injectés via des condensateurs d'isolement continu (1 µF à 2,2 µF).
Boucles de Contre-Réaction / Égalisation (NF 1 / NF 2) : insertion des réseaux RC externes déterminant les constantes de temps de correction NAB en lecture (120 µs / 70 µs) et le gain d'enregistrement.
Sorties Audio Préamplifiées (OUT 1 / OUT 2) : signaux de niveau ligne dirigés vers le commutateur Enregistrement/Lecture (Rec/Play) et les étages de puissance/tonalité.
Broche de Détection / Temporisation ALC : raccordement du condensateur électrolytique de filtrage (10 µF à 47 µF) fixant les constantes de temps d'attaque et de rétablissement de la compression.
Alimentation (+VCC) & Masse (GND) : rail continu découplé au plus près du boîtier par un condensateur électrolytique (100 µF) en parallèle avec 100 nF céramique.
Symptômes de Panne Fréquents sur Platines Cassettes & Radiocassettes :
Saturation sévère et distorsion écrasée en enregistrement : Transistor de régulation ALC interne détruit ou condensateur de temporisation ALC en court-circuit/fuite à la masse.
Bruit de souffle excessif, friture ou craquements sur une voie : Étage différentiel d'entrée endommagé suite à une décharge électrostatique sur la tête de lecture ou les prises auxiliaires.
Absence totale de signal en sortie sur une voie (silence complet en lecture et enregistrement) : Étage de sortie interne coupé ou tension continue de repos anormale.
Consignes de Soudage & Remplacement :
Veiller à ne pas forcer sur les broches lors de l'insertion sur le circuit imprimé pour éviter toute contrainte mécanique interne.
Remplacer systématiquement les condensateurs chimiques électrolytiques périphériques (notamment sur les lignes NF et ALC) lors de la révision du mécanisme.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.

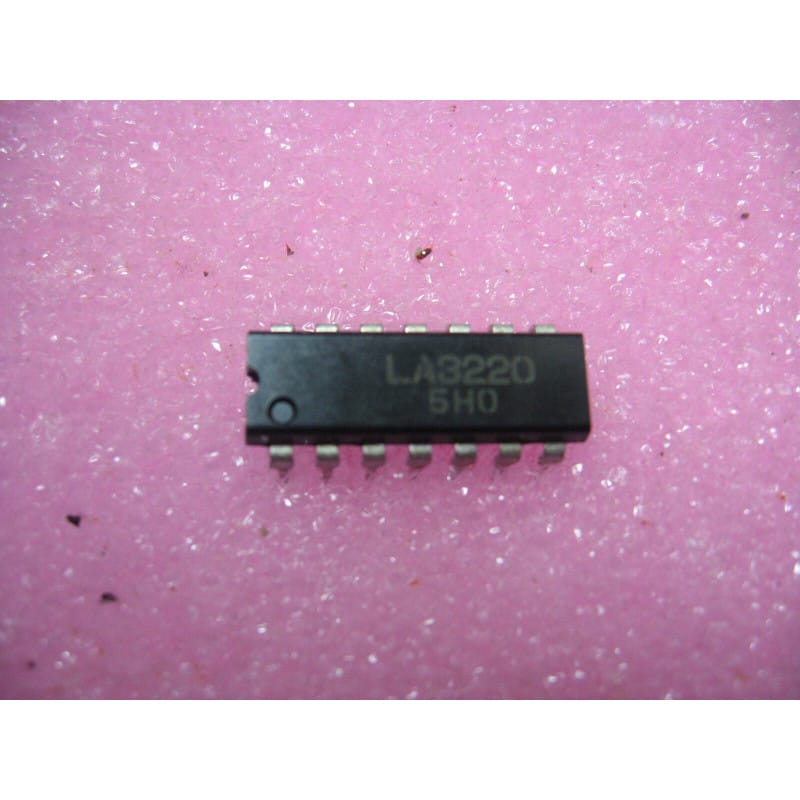

Composants Électroniques & Audio Cassette Vintage / Fabricant : SANYO ELECTRIC CO., LTD. / Référence : LA3220 (LA 3220) / Type : Double préamplificateur audio avec ALC (Dual AF Pre-Amp with ALC IC) / Boîtier : SIP-9 traversant vertical en ligne / Tension : +3,5 V à +14 V DC / Quantité : Lot de 2 pièces / État : 100% Neuf de stock d'origine (NOS).
