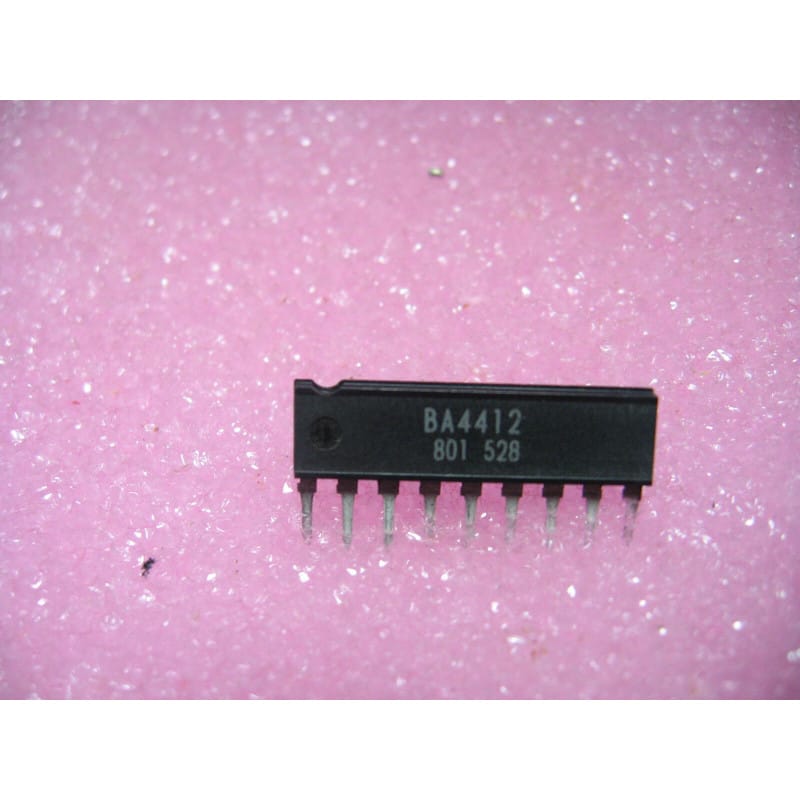

Le BA4412 (série BA44xx) est un circuit intégré monolithique analogique haute fréquence dédié à l'étage d'entrée radiofréquence pour la bande FM (FM Front-End System IC), développé par le constructeur japonais Rohm Co., Ltd. (Toyo Electronics). Largement intégré sur les platines tuners, autoradios, combinés radio-cassettes portables et récepteurs radio des années 1980 et 1990, il assure l'ensemble des fonctions de réception et de conversion haute fréquence de 87,5 MHz à 108 MHz.
Ce composant regroupe un amplificateur RF à faible bruit avec commande automatique de gain (CAG / AGC), un mélangeur équilibré double (Double-Balanced Mixer), un oscillateur local (VCO / OSC) à haute stabilité ainsi qu'un étage tampon (Buffer Output) pour attaquer directement les compteurs ou synthétiseurs PLL de syntonisation numérique. Il convertit directement les signaux d'antenne reçus en signal à Fréquence Intermédiaire standard de 10,7 MHz avec une excellente réjection des fréquences images et une faible distorsion d'intermodulation. Encapsulé dans un boîtier traversant DIP-16 plastique (Dual In-line Package 16 broches), il est optimisé pour une consommation réduite et un fonctionnement sous alimentation basse tension continue.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier DIP-16) :
Entrée Antenne / RF (RF IN) : raccordement du signal antenne via le circuit accordé d'entrée (bobine d'antenne + diodes à capacité variable Varicap ou condensateur variable mécanique).
Ligne CAG / AGC : tension de commande automatique de gain issue de l'étage FI (ex. démodulateur FI type AN7222 / BA4220) pour éviter la saturation sur signaux forts.
Circuit Oscillateur Local (OSC / Tank) : raccordement du circuit oscillant L/C accordé 10,7 MHz au-dessus de la fréquence reçue (ex. 98,2 MHz à 118,7 MHz).
Sortie IF 10,7 MHz (IF OUT) : sortie du mélangeur à collecteur ouvert envoyée vers le transformateur d'adaptation FI et les filtres céramiques 10,7 MHz (Murata).
Sortie Buffer Oscillateur (OSC Buffer Out) : signal d'oscillateur local atténué pour piloter la boucle de phase PLL ou le fréquencemètre d'affichage digital.
Alimentation (+VCC) & Masse (GND) : rail stabilisé avec découplage céramique de proximité (10 nF à 100 nF) au ras des broches.
Symptômes de Panne Fréquents sur Tuners & Postes Radio :
Absence totale de réception en FM (souffle uniforme sur toute la bande, AM fonctionnelle) : Oscillateur local interne bloqué (absence d'oscillation vérifiable à la sonde HF/oscilloscope) ou mélangeur interne coupé.
Sensibilité très faible (seules les stations émettrices locales très puissantes sont captées avec souffle) : Transistor de l'amplificateur RF d'entrée interne détruit par une décharge électrostatique sur le brin d'antenne (coup de foudre indirect / électricité statique).
Dérive permanente de la station ou recherche automatique qui ne s'arrête jamais : Dérive interne de l'oscillateur ou tension d'alimentation VCC mal régulée.
Consignes de Calage & Soudage en Atelier :
Poser systématiquement un support DIP-16 tulipe de qualité pour sécuriser le composant lors des opérations d'alignement HF.
Pour tout réalignement des bobinages d'accord RF et oscillateur, utiliser exclusivement des tournevis de réglage non inductifs (céramique ou plastique).
Conserver des liaisons de pistes et de blindage les plus courtes possibles autour des broches RF pour éviter tout phénomène d'auto-oscillation parasite.
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.
Composants Électroniques & Réception Radio Vintage / Fabricant : ROHM CO., LTD. / Référence : BA4412 (BA 4412) / Type : Circuit intégré tête haute fréquence FM Front-End (FM RF Amp, Mixer & Oscillator IC) / Boîtier : DIP-16 traversant plastique / Tension : +3,6 V à +12 V DC / État : 100% Neuf de stock d'origine (NOS).
