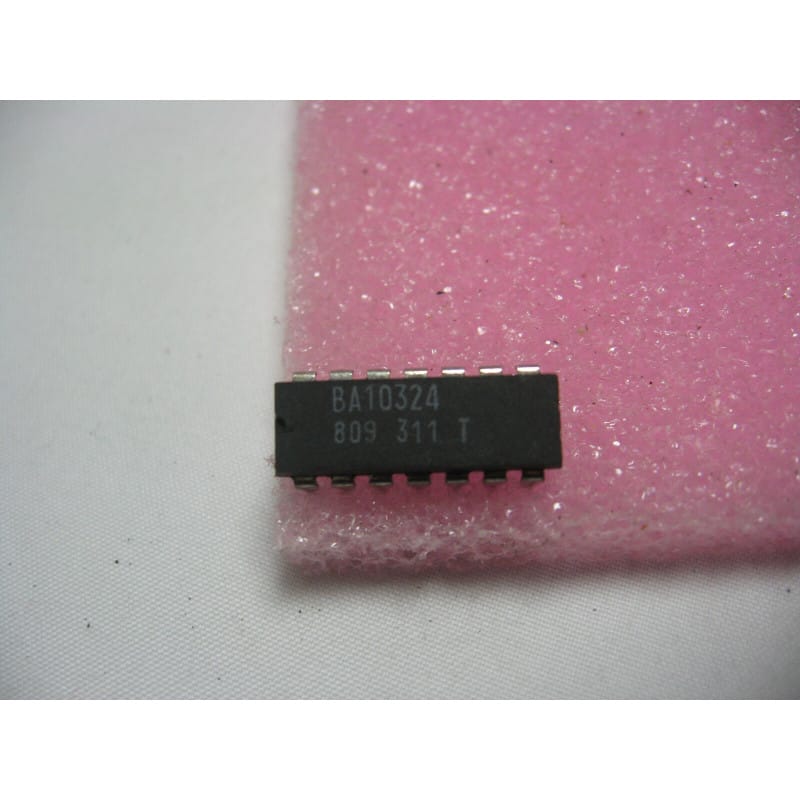

Le BA10324 (conçu par le fabricant Rohm) est un quadruple amplificateur opérationnel haute performance, conçu pour être directement interchangeable avec le standard industriel LM324. Il intègre quatre amplificateurs indépendants dans un seul boîtier, offrant une grande polyvalence pour vos montages de traitement de signal.
Proposés ici en un lot de 2 composants d'origine Rohm, neufs de stock d'époque (NOS) et au format DIP14 / DIL14.
Interchangeabilité : Compatible broche à broche avec le LM324, permettant un remplacement direct dans la plupart des châssis électroniques ou des montages expérimentaux.
Large Plage d'Alimentation : Fonctionne aussi bien avec des alimentations simples (mono-tension) qu'avec des alimentations symétriques, idéal pour les équipements audio ou de mesure.
Fiabilité Rohm : Composant robuste, largement utilisé dans les équipements grand public japonais des années 80 et 90 pour sa stabilité thermique.
Diagnostic Express (Défaut de gain ou saturation) :
Tension de mode commun : Le BA10324 permet des entrées proches de la masse (0V) en alimentation simple. Si votre signal de sortie semble écrêté près du zéro, vérifiez si la tension d'entrée ne dépasse pas les limites de fonctionnement en mode commun imposées par la tension d'alimentation.
Oscillations : Comme tout quadruple AOP haute densité, assurez-vous de placer un condensateur de découplage de 100 nF (céramique) au plus près de la broche Vcc du boîtier pour éviter toute interaction entre les quatre amplificateurs internes.
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est recommandé. Étant donné la fréquence d'utilisation de ce type de composant, pouvoir le remplacer facilement lors de vos dépannages sur châssis est un gain de temps précieux.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure, afin de garantir l'isolation entre les quatre étages de gain, évitant ainsi tout couplage parasite entre les canaux.
