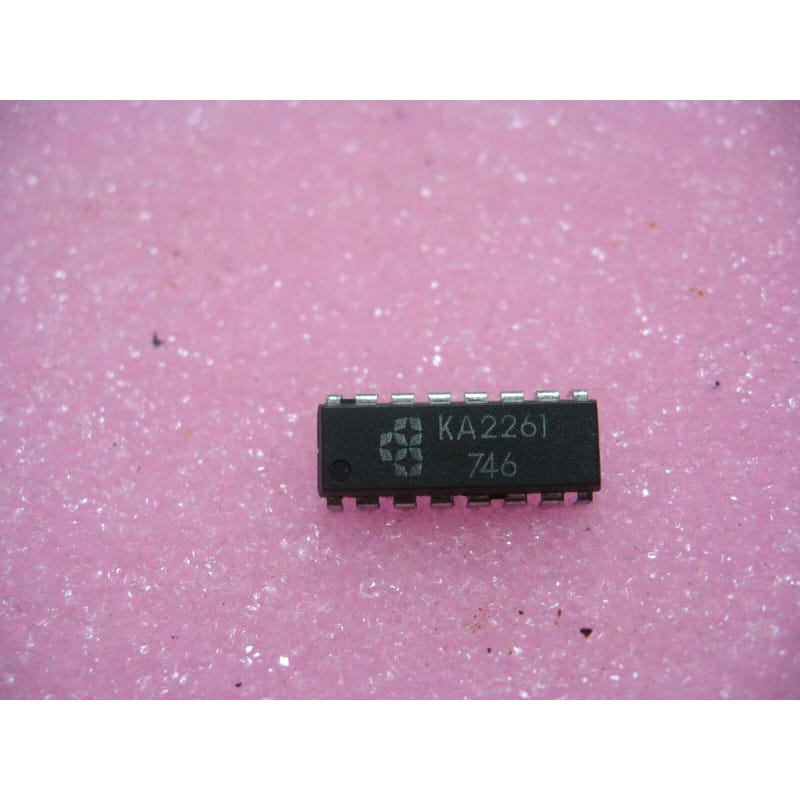

Le KA2261 (marqué KA2261 avec le logo historique des trois fleurs/étoiles stylisées de Samsung Electronics) est un circuit intégré monolithique analogique d'époque dédié à la réception radio. Ce composant classique adopte le format d'un boîtier plastique traversant double en ligne DIP16 (16 broches, pas de 2,54 mm).
Le préfixe KA confirme son origine directe des fonderies Samsung en Corée du Sud, réputées pour leurs circuits intégrés linéaires d'excellente facture destinés au secteur grand public.
Le KA2261 est un décodeur stéréo multiplex (MPX) FM basé sur une boucle à verrouillage de phase (PLL FM Stereo Multiplex Decoder, d'origine Samsung, boîtier DIP16, lot de 2).
Conçu pour s'interfacer directement après l'étage de détection/démodulation FM (comme celui d'un AN7213 par exemple), le KA2261 est chargé de séparer le signal composite multiplexé en deux canaux audio distincts (Gauche et Droite) :
Décodeur par boucle à verrouillage de phase (PLL) : Il utilise un oscillateur interne calé sur la fréquence pilote de 19 kHz du signal FM stéréo pour régénérer la sous-porteuse de 38 kHz nécessaire à la démodulation des canaux. Cette technologie PLL garantit une séparation des canaux stable et constante sans dérive dans le temps.
Commutation automatique Stéréo / Mono : Le circuit détecte automatiquement la présence du signal pilote 19 kHz. S'il est présent et suffisamment fort, il bascule en mode stéréo et peut piloter directement une LED d'indication en façade (broche dédiée). Si le signal est trop faible ou absent, il bascule silencieusement en mono pour limiter le bruit de fond.
Fonctions d'ajustement intégrées : Il intègre un système d'annulation du signal pilote 19 kHz résiduel afin d'éviter qu'il ne vienne perturber les circuits d'enregistrement des magnétocassettes ou ne génère des sifflements haute fréquence dans les haut-parleurs.
Séparation des canaux élevée : Son architecture d'époque offre une séparation stéréo remarquable (généralement supérieure à 40 dB) ainsi qu'un très faible taux de distorsion harmonique.
On retrouve ce composant de précision au cœur des tuners de chaînes hi-fi de salon, des autoradios stéréo de collection et des récepteurs radio portatifs haut de gamme des années 80 et 90. Proposé en qualité New Old Stock (NOS), ce lot de deux pièces originales Samsung est idéal pour redonner une spatialisation stéréo parfaite à vos tuners vintage.
Le diagnostic de la réception bloquée en mono (Le test de l'oscillateur libre VCO) : C'est la panne d'établi la plus fréquente sur les tuners d'époque. Si la radio capte parfaitement les stations mais que le voyant "Stéréo" reste éteint et que le son reste désespérément mono, ciblez la fréquence du VCO. Méthode d'atelier :
Fréquence du VCO (Broche 15 ou 16 selon configuration d'époque) : Le décodeur PLL a besoin d'une oscillation libre réglée précisément à 76 kHz (qui sera divisée par 4 en interne pour obtenir le 19 kHz). Connectez un fréquencemètre ou un oscilloscope (avec une sonde à haute impédance x10 pour ne pas perturber le circuit) sur la broche du VCO, sans signal à l'entrée du tuner.
Ajustement : Si la fréquence mesurée a dérive en dehors de la plage de capture de la PLL (généralement à cause du vieillissement de la résistance ajustable ou des condensateurs d'époque), ajustez délicatement le potentiomètre ajustable lié à cette broche jusqu'à lire exactement 76,0 kHz.
Remplacement de la puce : Si la fréquence reste instable, dérive de façon erratique sous l'effet de la chaleur ou si le VCO ne fonctionne pas du tout malgré des composants passifs sains, le circuit interne est défectueux. Remplacez le circuit intégré par l'un de tes deux exemplaires NOS.
Le piège du condensateur de boucle de filtrage (Loop Filter) : La stabilité de la boucle PLL dépend d'un filtre passe-bas externe connecté à la puce (généralement un petit condensateur de faible valeur associé à une résistance). Si ce condensateur vieillit et présente des fuites de courant de fuite, la boucle PLL n'arrivera plus à se verrouiller sur le pilote 19 kHz, provoquant un clignotement erratique du voyant stéréo ou un sifflement aigu en arrière-plan. Remplacez-le par un modèle neuf à film plastique (type Mylar ou Polystyrène).
Installation sur support de précision DIP16 : S'agissant d'un circuit de décodage à haute impédance sensible aux capacités parasites, n'hésitez pas à monter le KA2261 sur un support tulipe DIP16 de qualité à contacts dorés. Brasez le support vide à l'étain propre (température du fer réglée à 310 °C maximum), nettoyez soigneusement les résidus de flux conducteurs à l'alcool isopropylique pour éliminer tout courant de fuite de surface, puis insérez délicatement la puce à froid.
