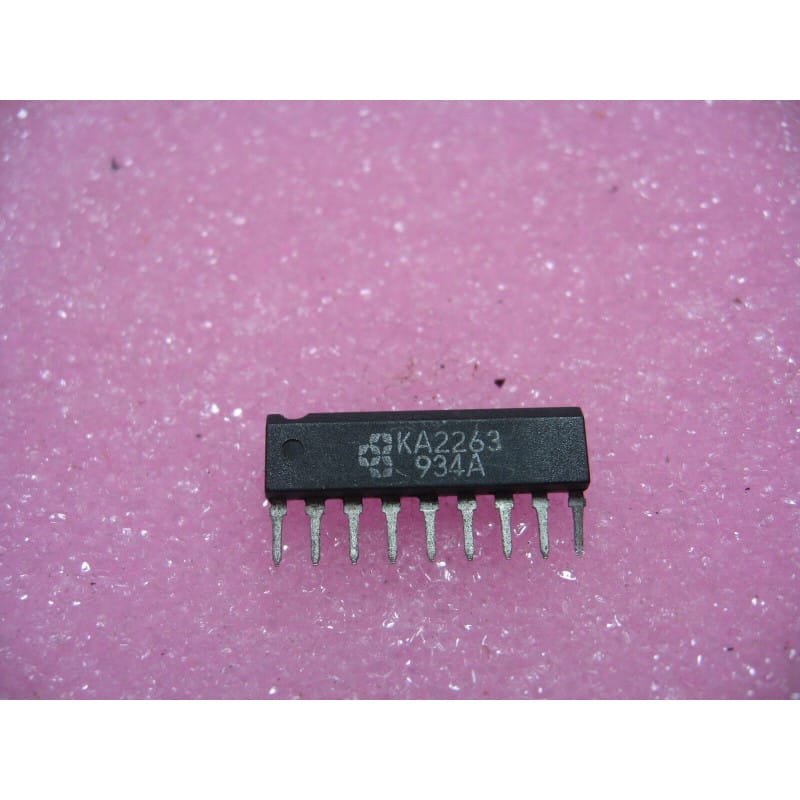

Le KA2263 (série KA226x) est un circuit intégré monolithique analogique décodeur multiplex stéréo à boucle à verrouillage de phase (PLL FM Stereo Multiplex Decoder IC), conçu par le constructeur Samsung Semiconductor. Largement implanté sur les platines tuners, autoradios, combinés radio-cassettes portables (Boombox) et récepteurs Hi-Fi des années 1980 et 1990, il assure le décodage du signal composite multiplex (MPX) issu de l'étage démodulateur FI FM (tel que le KA2244 ou KA2247) pour restituer les canaux audio séparés Gauche (L) et Droit (R).
Grâce à son oscillateur interne asservi en phase (PLL) verrouillé sur la sous-porteuse pilote de 19 kHz, ce composant élimine le recours aux transformateurs d'accord complexes et assure une séparation des canaux élevée (> 40 dB) ainsi qu'un faible taux de distorsion harmonique. Il intègre un étage de commande directe pour voyant ou LED indicatrice de réception stéréo (Stereo LED Driver), une commutation automatique Mono/Stéréo avec hystérésis, ainsi qu'un circuit d'inhibition silencieuse (Muting / Kill) activable en l'absence de signal ou lors des changements de station.
Mémo Technique & Points Clés d'Atelier
Affectation des Lignes Principales (Boîtier DIP-16) :
Entrée Multiplex (MPX IN) : injection du signal composite issu du démodulateur FI FM via un condensateur d'isolement continu (1 µF à 2,2 µF).
Circuit Oscillateur VCO (Broche R/C) : raccordement du potentiomètre ajustable (trimmer de 10 kOhms ou 20 kOhms) et du condensateur déterminant la fréquence centrale libre de 76 kHz.
Filtre de Boucle PLL (Loop Filter) : réseau RC passe-bas externe assurant la stabilité de capture et de poursuite du pilote 19 kHz.
Sorties Audio Stéréo (L-OUT / R-OUT) : signaux audio dématricés dirigés vers les réseaux de désaccentuation (50 µs Europe / 75 µs USA) et les préamplificateurs de tonalité/volume.
Sortie Témoin Stéréo (Stereo LED) : collecteur ouvert commutant à la masse dès le verrouillage de la PLL sur la tonalité pilote 19 kHz.
Alimentation (+VCC) & Masse (GND) : rail stabilisé avec découplage électrolytique (100 µF) en parallèle avec un condensateur céramique (100 nF) au plus près du boîtier.
Symptômes de Panne Fréquents sur Tuners & Postes Radio :
La réception est nette mais reste figée en mode Mono et le voyant Stéréo ne s'allume jamais : Fréquence libre du VCO 76 kHz décalée (dérive du trimmer ou du condensateur d'accord) ou boucle PLL interne coupée.
Le témoin Stéréo scintille ou décroche sur les stations moyennes : Mauvais centrage de la fréquence VCO 76 kHz ou filtre de boucle PLL dégradé.
Son stéréo fortement bruité, sifflement d'hétérodynage ou diaphonie totale entre voies : Dérive interne de la boucle de démodulation ou condensateurs de désaccentuation externes fuyards.
Consignes de Calage & Soudage en Atelier :
Poser systématiquement un support DIP-16 tulipe de qualité pour éviter toute chauffe directe et faciliter le calage ou le diagnostic.
Méthode de réglage du VCO : En réception d'une porteuse non modulée ou sans antenne, ajuster le trimmer externe pour obtenir exactement 76,00 kHz sur la broche de mesure de l'oscillateur (ou centrer le potentiomètre sur la plage d'allumage stable de la LED stéréo lors de la réception d'une station étalon).
Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps d'application de la panne à moins de 3 secondes par broche.
Composants Électroniques & Réception Radio Vintage / Fabricant : SAMSUNG SEMICONDUCTOR / Référence : KA2263 (KA 2263) / Type : Circuit intégré démodulateur / décodeur stéréo multiplex FM PLL (PLL FM Stereo MPX Decoder IC) / Boîtier : DIP-16 traversant plastique / Tension : +6 V à +16 V DC / État : 100% Neuf de stock d'origine (NOS).
