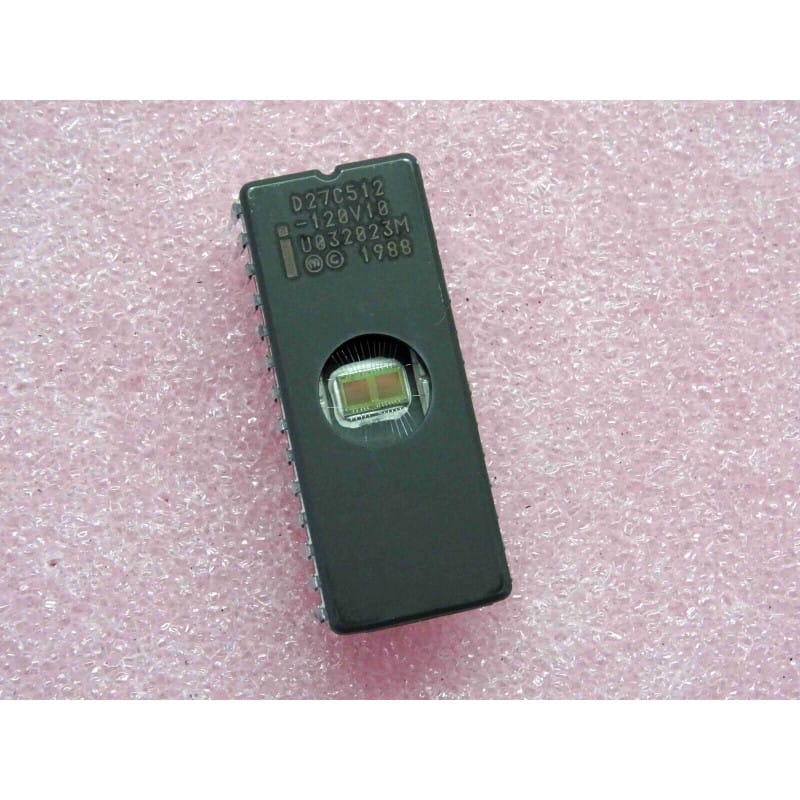

La D27C512-120V10 est une mémoire EPROM (Erasable Programmable Read-Only Memory) de 512 Kbits (organisée en 64K x 8 bits), fabriquée par Intel. Utilisant la technologie CHMOS (Complementary High-Performance Metal Oxide Semiconductor), elle est conçue pour offrir une haute densité de stockage avec une consommation d'énergie réduite, tout en garantissant un accès rapide grâce à son temps de cycle de 120 ns.
Proposée ici en composant d'origine authentique Intel, neuf de stock d'époque (NOS), équipé de sa fenêtre de quartz pour l'effacement par rayons ultraviolets.
Capacité de Stockage : 512 Kbits (64 Ko), idéale pour le stockage de firmwares, de tables de données ou de codes de contrôle pour vos microcontrôleurs (comme le ST9291 ou le TMP90C041).
Temps d'Accès : 120 ns, assurant une compatibilité avec les bus de données des processeurs 8 et 16 bits de l'époque.
Technologie CHMOS : Combine l'efficacité énergétique du CMOS avec la performance et la fiabilité requises pour les applications industrielles et informatiques des années 90.
Diagnostic Express (Erreur de lecture / Données corrompues) :
Programmation : Vérifiez que l'algorithme de programmation utilisé (tension de programmation Vpp) correspond strictement aux spécifications du fabricant pour ce modèle précis. Une programmation incomplète est la cause n°1 des erreurs de lecture.
Intégrité de la fenêtre : Si le composant est ancien, assurez-vous que l'autocollant opaque sur la fenêtre de quartz est intact. La lumière ambiante, sur une exposition prolongée, peut induire des erreurs de bit aléatoires.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est indispensable. L'EPROM est, par définition, un composant destiné à être retiré pour reprogrammation ou remplacement. Le support préserve les broches et évite les contraintes thermiques répétées.
Découplage : Placez un condensateur de 100 nF au plus près de la broche Vcc (pin 28). Les accès en lecture haute vitesse génèrent des appels de courant qui peuvent déstabiliser le bus si le découplage est insuffisant.
Nettoyage : Après manipulation, nettoyez les contacts à l'alcool isopropylique pour garantir une parfaite conductivité dans le support.
