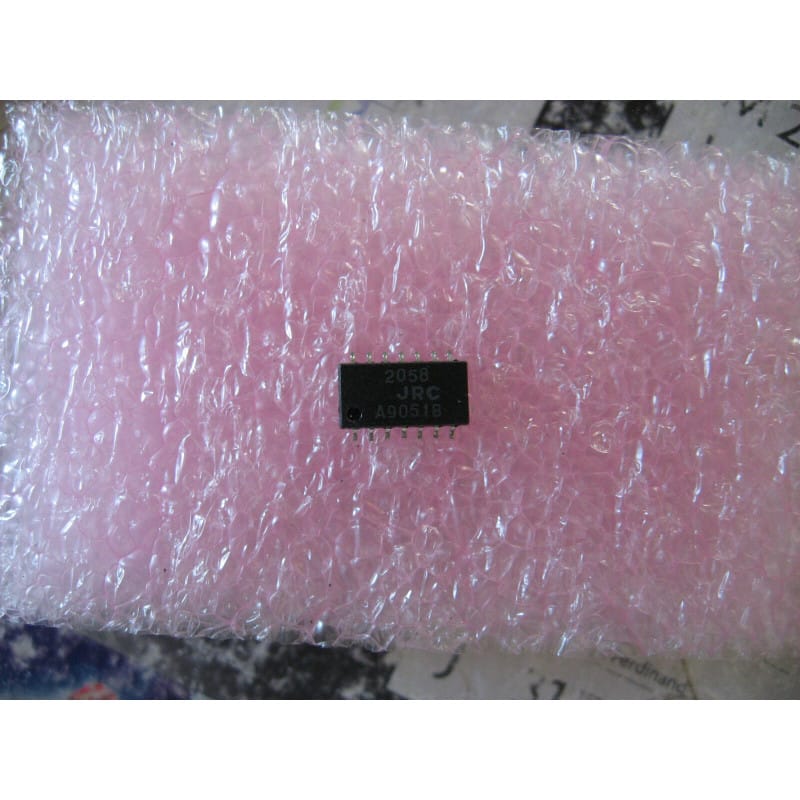

Quadruple Amplificateur Opérationnel Faible Bruit JRC / Nisshinbo NJM2058 / NJM 2058 (Quad Low-Noise Operational Amplifier – Version Haute Performance du Standard 4558 – Boîtier DIP-14 Traversant)

Circuit intégré analogique monolithique regroupant 4 amplificateurs opérationnels indépendants (Quad Operational Amplifier / Low-Noise Audio Op-Amp) de référence constructeur JRC NJM2058 (NJM 2058 / NJM2058D / série NJM2000) fabriqué par le constructeur japonais New Japan Radio Co., Ltd. (JRC / Nisshinbo Micro Devices), conçu pour les techniciens de maintenance audio/Hi-Fi, spécialistes des tables de mixage, égaliseurs graphiques/paramétriques, préamplificateurs multi-canaux, synthétiseurs, pédales d'effets et électroniciens d'atelier.

Le JRC NJM2058 est un quadruple amplificateur opérationnel à compensation de fréquence interne conçu pour offrir des performances audio supérieures aux AOP quadruples génériques (tels que le LM324 ou le TL084). Développé sur la base de la célèbre architecture audio double AOP NJM4558 / JRC4558, il réunit 4 amplificateurs opérationnels haute fidélité dans un seul boîtier DIP-14 plastique traversant (Dual In-line Package 14 broches). Il se distingue par un très faible niveau de bruit d'entrée, une excellente réjection d'alimentation, une séparation inter-canaux élevée (faible diaphonie) et une grande dynamique de sortie sans distorsion de croisement (crossover distortion), tout en fonctionnant indifféremment sous alimentation symétrique standard (jusqu'à ±18 V DC) ou simple.

Caractéristiques Essentielles

• Composant Audio Officiel JRC (New Japan Radio - Genuine OEM) :

  • Spécifiquement calibré pour les applications de traitement de signal audio professionnel et grand public haut de gamme.

• Architecture Dérivée du Standard JRC4558 (Version Quadruple) :

  • Retrouve la signature sonore chaleureuse, le faible taux de distorsion harmonique et la musicalité de la référence 4558 avec 4 canaux dans un format compact.

• Faible Niveau de Bruit Résiduel & Forte Réjection :

  • Densité de bruit d'entrée réduite idéale pour les étages de préamplification, filtres actifs audio et sommateurs de consoles de mixage.

• Compensation de Fréquence Interne & Stabilité Unitaire :

  • Stable à gain unité (Gain = 1 / suiveur de tension) sans nécessiter de composants de compensation externes.

• Protection Complète contre les Courts-Circuits en Sortie :

  • Sorties protégées en courant continu contre les contacts accidentels à la masse.

• Boîtier Traversant Standard DIP-14 (Format D) :

  • Pas standard de 2,54 mm facilitant l'insertion sur support tulipe en atelier ou le montage direct sur circuits imprimés multi-canaux.

• État : Composant 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine JRC), broches étamées d'usine prêtes pour le brasage.

Mémo Technique d'Atelier & Points Clés

• Brochage Standard DIP-14 & Affectation des 4 Amplificateurs :

  • Ampli 1 : Sortie = Broche 1 / Entrée inverseuse (-) = Broche 2 / Entrée non-inverseuse (+) = Broche 3.

  • Alimentation Positive : V+ (ou VCC) = Broche 4.

  • Ampli 2 : Entrée non-inverseuse (+) = Broche 5 / Entrée inverseuse (-) = Broche 6 / Sortie = Broche 7.

  • Ampli 3 : Sortie = Broche 8 / Entrée inverseuse (-) = Broche 9 / Entrée non-inverseuse (+) = Broche 10.

  • Alimentation Négative / Masse : V- (ou GND) = Broche 11.

  • Ampli 4 : Entrée non-inverseuse (+) = Broche 12 / Entrée inverseuse (-) = Broche 13 / Sortie = Broche 14.

• Symptômes de Panne Fréquents sur Équipements Équipés :

  • Tension continue anormale (Offset DC) sur une sortie : Dérive ou claquage d'un étage d'entrée d'un des 4 AOP, générant un "ploc" ou bloquant la sortie au rail d'alimentation (+15 V ou -15 V).

  • Souffle excessif, craquements ou distorsion sur un canal précis : Dégradation interne du silicium liée à la température ou à une surtension transitoire sur le bus d'alimentation.

  • Chauffe anormale du boîtier DIP-14 : Court-circuit interne ou absence de l'un des deux rails d'alimentation symétriques.

• Consignes d'Implantation & Maintenance :

  • Poser de préférence un support DIP-14 à contacts tulipes doré lors du remplacement sur une platine de mixage ou de préamplification pour faciliter les opérations futures.

  • Implanter impérativement deux condensateurs céramiques de découplage (100 nF multicouche) au plus court entre la broche 4 (V+) et la masse, et entre la broche 11 (V-) et la masse, pour éliminer tout risque d'oscillation haute fréquence parasite.

  • Utiliser un fer à souder régulé (300°C à 320°C max) et limiter le temps de chauffe à moins de 3 secondes par broche.

Composants Électroniques & Traitement Audio / Fabricant : NEW JAPAN RADIO CO., LTD. (JRC / NISSHINBO) / Référence Constructeur : NJM2058 (NJM 2058 / NJM2058D) / Type de Composant : Quadruple amplificateur opérationnel faible bruit (Quad Low-Noise Audio Op-Amp) / Boîtier : DIP-14 traversant plastique / Tension d'alimentation : ±4 V à ±18 V DC / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine JRC), jamais soudé. Composant audio haute performance indispensable pour la maintenance, le recapage/dépannage des tables de mixage, égaliseurs et préamplificateurs vintage.
