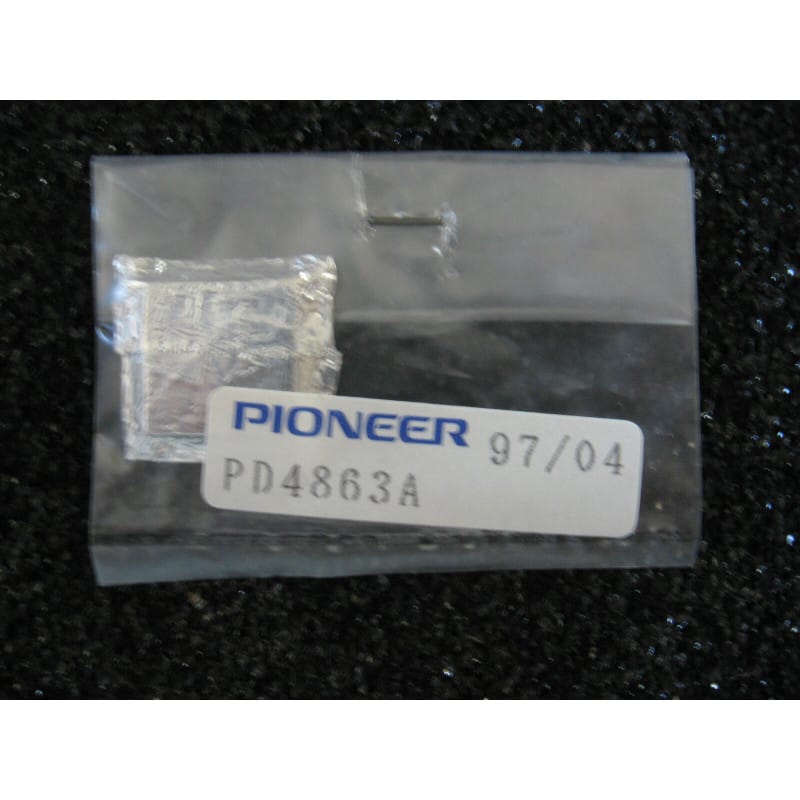

Circuit intégré microcontrôleur monolithique spécifique propriétaire (Pioneer Custom System Control & Display Driver LSI) de référence constructeur Pioneer PD4863A (PD 4863 A / PD-4863A / série Pioneer PD48xx), développé sous cahier des charges exclusif par Pioneer Electronic Corporation (Tokyo, Japon), conçu pour les techniciens de maintenance audio/Hi-Fi, spécialistes de la restauration d'éléments audio et vidéo vintage, dépanneurs d'autoradios haut de gamme, lecteurs CD/DVD/LaserDisc, tuners, combinés et électroniciens d'atelier.
Le circuit intégré Pioneer PD4863A est un microcontrôleur de gestion centrale à masque ROM programmé d'usine (Custom Mask ROM MCU). Conçu pour centraliser l'intelligence de commande et l'interface utilisateur des appareils Pioneer de cette génération, il assure la scrutation matricielle du clavier de commande de façade, le décodage des trames infrarouges de télécommande, la génération et le pilotage direct des afficheurs (afficheurs fluorescents VFD ou cristaux liquides LCD), ainsi que la distribution des ordres logiques de commutation (muting, stand-by, sélection d'entrées/sorties, asservissement de mécanismes et bus de communication série propriétaire). Encapsulé dans un boîtier compact CMS pour montage en surface de type QFP (Quad Flat Package), il offre une intégration haute densité et une consommation d'énergie réduite sous alimentation stabilisée 5 V DC.
Composant Propriétaire Officiel Pioneer (Genuine Pioneer OEM Part) :
Microcontrôleur système authentique répertorié dans les nomenclatures officielles de maintenance et manuels de service (Service Manuals) Pioneer.
Firmware Masqué Dédié Constructeur (Masque PD4863A) :
Intègre la ROM de programme interne figée d'usine contenant les routines logicielles d'ordonnancement des fonctions, la gestion des temporisations et les protocoles de communication de l'appareil.
Contrôleur / Driver d'Affichage Intégré (Display Controller) :
Pilote directement les segments, grilles ou matrices de l'afficheur de façade pour la visualisation des états, temps, fréquences et menus système.
Décodage Matriciel de Clavier & Récepteur IR :
Gestion en temps réel des touches de façade et interprétation directe des signaux de commande à distance.
Lignes d'E/S & Bus de Commande Système :
Synchronise les différents blocs périphériques (platines mécaniques, tuners PLL, commutateurs audio/vidéo et processeurs de volume).
Format CMS Platine QFP :
Boîtier plat à broches périphériques conçu pour une intégration directe sur la carte de commande principale ou la carte de façade.
État : Composant 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Pioneer OEM), broches étamées d'usine prêtes pour la pose CMS.
Identification & Implantation en Atelier :
Repérer soigneusement le repère de détrompage ou le point gravé sur le dessus du boîtier indiquant l'alignement de la broche n°1 avant positionnement sur le circuit imprimé.
La pose du boîtier QFP nécessite une station à air chaud régulée (320°C à 340°C) ou un fer à souder à panne biseautée fine avec application préalable de flux décapant de qualité (type No-Clean / ROL0) et tresse à dessouder fine pour éliminer tout pont de soudure entre pattes adjacentes.
Contrôles Préalables Avant Remplacement :
Alimentation logique (+5 V) : Contrôler la propreté et la stabilité de la ligne 5 V ainsi que l'absence d'ondulation résiduelle issue du régulateur de veille (Standby).
Oscillateur d'horloge : Vérifier à l'oscilloscope la présence des oscillations sur les broches du quartz / résonateur céramique associé.
Ligne de Reset : Contrôler que la broche RESET commute correctement après l'établissement stable de la tension d'alimentation.
Symptômes de Panne Fréquents sur Appareils Pioneer Équipés :
Appareil totalement inerte / bloqué en mode veille : Aucune réponse aux pressions de touches en façade ni à la télécommande alors que les alimentations secondaires sont correctes.
Afficheur éteint ou caractères incohérents : Défaillance des registres de commande de l'étage afficheur interne.
Touches de façade inopérantes ou exécution de fonctions erronées : Étage de scrutation matricielle du clavier endommagé.
Précautions de Manipulation :
Circuit CMOS sensible à l'électricité statique : manipuler avec des protections antistatiques (ESD) adaptées sur poste de travail sécurisé.
Composants Électroniques & Gestion Système Pioneer / Fabricant : PIONEER ELECTRONIC CORP. / Référence Constructeur : PD4863A (PD 4863 A) / Type de Composant : Microcontrôleur propriétaire de commande système et gestion d'affichage (Custom System Controller LSI) / Format : Boîtier QFP CMS / Tension : +5 V DC / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Pioneer), jamais monté ni soudé. Pièce d'origine constructeur indispensable pour le dépannage de la logique de commande, la réparation de façade et la remise en état fonctionnelle des appareils audio et combinés vintage Pioneer.
