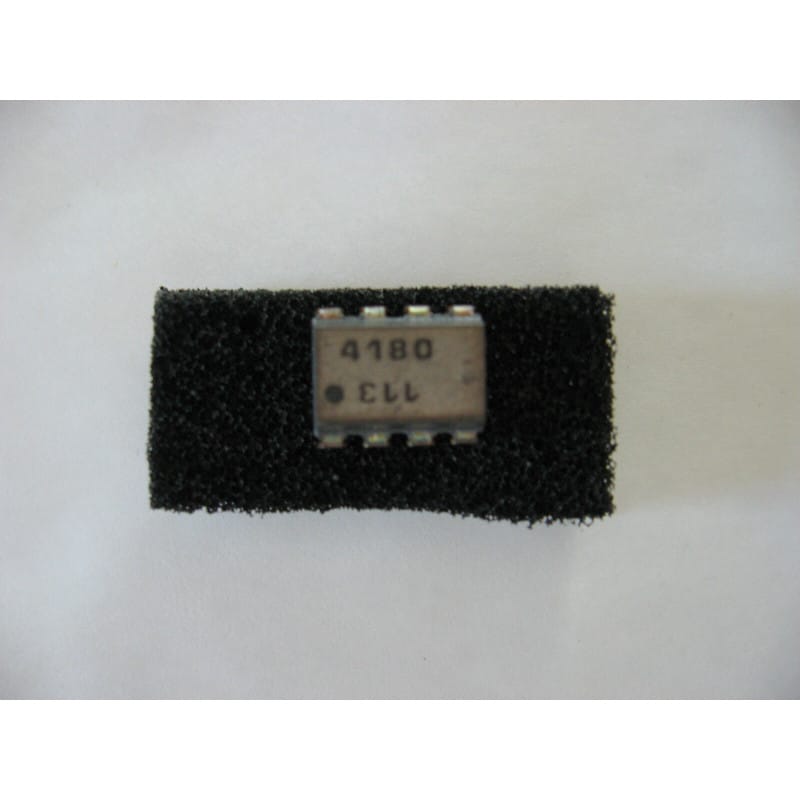

Circuit Intégré Traitement FI Son Télévision Multistandard Telefunken / TEMIC TDA4180 / TDA 4180 (TV Multistandard Sound IF Amplifier & Demodulator IC – Boîtier DIP Traversant Plastique)

Circuit intégré analogique monolithique dédié au traitement et à la démodulation de la fréquence intermédiaire son pour récepteurs TV (Multistandard TV Sound IF Amplifier & Demodulator IC) de référence constructeur Telefunken / TEMIC TDA4180 (TDA 4180 / série TDA4xxx) fabriqué par le constructeur européen Telefunken Semiconductors (TEMIC / Vishay), conçu pour les techniciens de maintenance TV/vidéo, réparateurs de téléviseurs CRT et moniteurs vidéo des années 1980 et 1990 (châssis Telefunken, Thomson, Saba, Nordmende, Grundig, Philips, Schneider), spécialistes de la rénovation de blocs de démodulation audio et électroniciens d'atelier.

Le circuit intégré Telefunken TDA4180 est un sous-système de démodulation sonore complet développé pour traiter les signaux de fréquence intermédiaire audio (Quasi-Split-Sound / Intercarrier Sound IF) selon les différents standards de télédiffusion européens et internationaux (BG, DK, I, L/L' AM/FM). Encapsulé dans un boîtier standard traversant DIP plastique (Dual In-line Package), il réunit un amplificateur-limiteur FI haute sensibilité à contrôle automatique de gain (CAG / AGC), un démodulateur FM par boucle à verrouillage de phase / quadrature, un démodulateur AM pour le standard français (système L), un circuit de coupure silencieuse (Muting) et un préamplificateur audio basse fréquence à faible distorsion.

Caractéristiques Essentielles

• Composant Linéaire Officiel Telefunken / TEMIC (Genuine OEM Part) :

  • Composant d'origine de référence équipant les platines son et modules FI des téléviseurs européens multistandards.

• Compatibilité Multistandard AM / FM :

  • Intègre la double chaîne de démodulation FM (standards B/G, D/K, I à 5,5 MHz, 6,0 MHz, 6,5 MHz) et AM (standard L à 6,5 MHz).

• Amplificateur-Limiteur FI Haute Sensibilité avec AGC :

  • Excellente dynamique de réception permettant une réjection optimale de la porteuse vidéo et des bruits d'intermodulation (anti-buzz vidéo).

• Sortie Audio Préamplifiée Faible Bruit :

  • Restitution sonore claire avec un faible taux de distorsion harmonique et une large réponse en fréquence.

• Fonctions de Commutation & Muting Intégrées :

  • Atténuation automatique du souffle en l'absence de signal utile ou lors du changement de chaîne.

• Boîtier Traversant Standard DIP :

  • Pas standard de 2,54 mm facilitant le montage sur support tulipe en atelier ou l'insertion directe sur circuit imprimé simple/double face.

• État : Composant 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Telefunken), broches étamées d'usine prêtes pour le brasage.

Mémo Technique d'Atelier & Points Clés

• Identification & Raccordement en Atelier :

  • Repérer l'encoche de détrompage en U et le repère de la broche n°1 avant insertion sur le circuit imprimé.

  • Vérifier sur le schéma de service de l'appareil le raccordement des filtres à ondes de surface (SAW filter) ou filtres céramiques FI son (5,5 MHz / 6,5 MHz) et des bobinages discriminateurs associés.

• Contrôles Préalables Avant Remplacement :

  • Alimentation (+12 V) : Contrôler la stabilité de la ligne VCC et l'état des condensateurs électrolytiques de filtrage environnants.

  • Ligne de commutation AM/FM : Vérifier la présence des tensions de commande transmises par le microcontrôleur ou les commutateurs de standards.

• Symptômes de Panne Fréquents sur Téléviseurs Équipés :

  • Absence totale de son avec image normale : Étage préamplificateur interne détruit ou coupure de l'alimentation sur la broche VCC.

  • Ronflement important calé sur l'image (Video Buzz) : Dérive du bobinage de démodulation synchrone ou défaillance du réjecteur vidéo interne.

  • Son présent en FM mais muet en AM (ou inversement) : Défaillance de l'étage de détection AM spécifique ou défaut sur la ligne de commutation de mode.

• Consignes de Soudage & Maintenance :

  • Poser de préférence un support DIP tulipe sur le châssis TV pour sécuriser les pistes en cuivre et faciliter tout contrôle futur.

  • Utiliser un fer à souder régulé (300°C à 320°C max) en limitant le temps de contact thermique à moins de 3 secondes par broche.

Composants Électroniques & Audio TV Vintage / Fabricant : TELEFUNKEN SEMICONDUCTORS (TEMIC) / Référence Constructeur : TDA4180 (TDA 4180) / Type de Composant : Circuit intégré traitement FI son multistandard AM/FM pour téléviseur CRT / Boîtier : DIP traversant plastique / Tension : +12 V DC / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Telefunken), jamais soudé. Composant officiel indispensable pour la maintenance, le dépannage des étages de démodulation audio et la restauration conforme des téléviseurs classiques.
