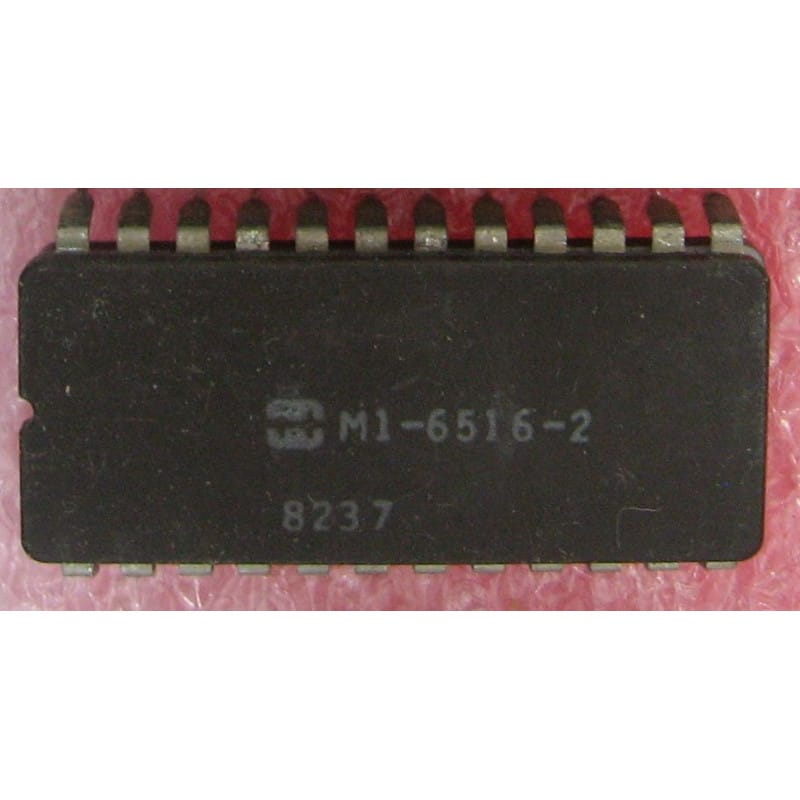

Le M1-6516-2 (conçu à l'origine par Harris Semiconductor, plus tard produit par Intersil) est une mémoire vive statique (SRAM) asynchrone de technologie CMOS, dotée d'une capacité de 16 Kilobits organisée en 2048 mots de 8 bits (2K x 8). Logé dans un boîtier CDIP24 (céramique traversant à 24 broches scellé hermétiquement avec un couvercle métallique ou en verre/frite), ce composant appartient à la famille des circuits de haute fiabilité et de classe militaire.
Le préfixe M1 désigne une spécification stricte selon les normes militaires (plage de température étendue de -55 °C à +125 °C et criblage rigoureux), tandis que le suffixe -2 indique la sélection de vitesse la plus rapide de sa gamme d'époque (temps d'accès typique de 120 nanosecondes). Sa technologie CMOS lui confère un courant de veille (Standby) extrêmement faible, ce qui en faisait le choix idéal pour les ordinateurs de bord aéronautiques, l'instrumentation militaire nomade ou la sauvegarde de données par batterie dans l'industrie.
Fabricant : Harris Semiconductor / Intersil
Fonction : Mémoire RAM Statique Asynchrone (SRAM) de Haute Fiabilité.
Capacité : 16 Kbit (2 Ko organisés en 2K x 8).
Temps d'accès (Vitesse) : 120 ns (Index -2, haute vitesse pour cette génération).
Gamme de température (Index M1) : Militaire (-55 °C à +125 °C).
Boîtier : Céramique hermétique double ligne CDIP24 (Ceramic DIP).
Diagnostic Express (Perte de données ou corruption du bus d'adresse) :
Lignes logiques de contrôle (Broches OE, CE et WE) : Si le processeur ne parvient ni à lire ni à écrire dans la SRAM, vérifiez les signaux de commande à l'analyseur logique ou à l'oscilloscope. La broche Chip Enable (CE) doit passer à l'état bas (0 V) pour réveiller la puce. Si elle reste bloquée au niveau haut (5 V) à cause d'un décodeur d'adresse défaillant en amont, la mémoire reste en sommeil profond et ses sorties en haute impédance (Tri-State).
Instabilité de la tension de maintien (Sauvegarde par batterie) : Dans les applications de sauvegarde de données hors tension, la puce bascule sur une pile au lithium ou une cellule de stockage externe. Si la mémoire s'efface à chaque coupure de l'alimentation principale, mesurez la tension résiduelle sur la broche VCC en mode veille. Si elle descend en dessous du seuil minimal de rétention de données (généralement 2 V sur cette technologie CMOS), les données du silicium sont immédiatement perdues.
Recommandations de Montage :
Support CDIP24 Tulipe Obligatoire : Les circuits intégrés en boîtier céramique militaire (CDIP) possèdent des broches rigides et une masse mécanique supérieure aux versions plastiques. L'installation d'un support tulipe à 24 broches de qualité professionnelle est indispensable sur vos cartes. Cela évite d'infliger un stress thermique prolongé au boîtier scellé lors du brasage et simplifie le remplacement ou le passage au programmateur lors des phases de test.
Découplage strict du bus de données : Lors des cycles de lecture et d'écriture rapides (120 ns), l'activation simultanée des 8 lignes du bus de données engendre des pointes de courant transitoires sur les broches d'alimentation du circuit. Installez impérativement un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche VCC (broche 24) et de la broche Masse (broche 12) pour éviter le bruit de commutation sur les lignes d'adresse adjacentes.
Nettoyage anti-fuite sur les lignes de commande : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les broches de commande à haute impédance (comme l'entrée d'écriture WE ou la sélection CE) ne tolèrent aucune résistance parasite. Le moindre résidu de flux de soudure hydrophile ou acide peut former un pont conducteur microscopique, provoquant des micro-déclenchements d'écriture intempestifs ou des corruptions de données aléatoires.
