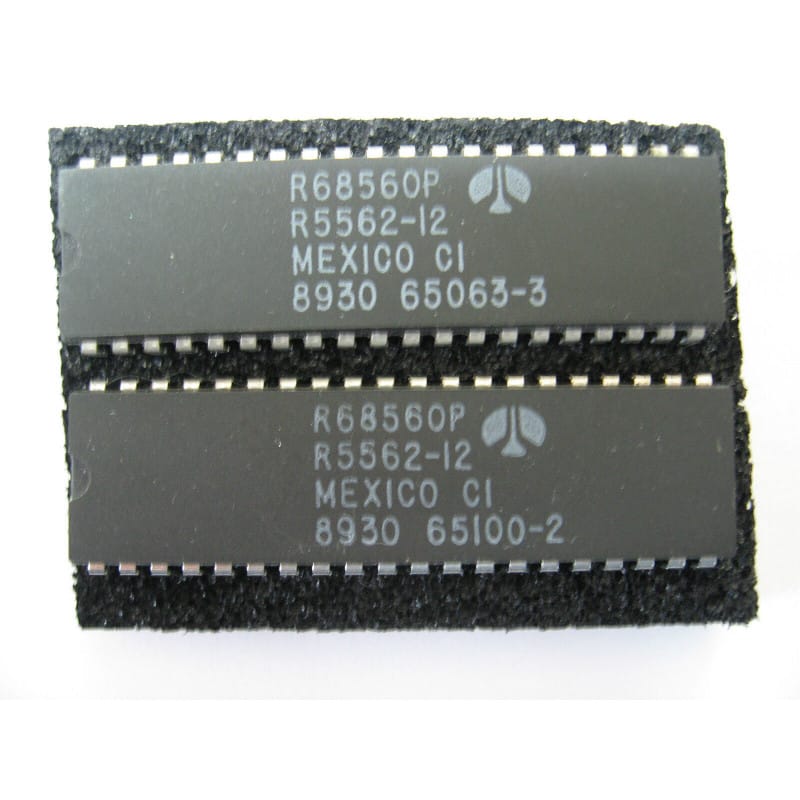

Le R5562-12, également répertorié sous sa nomenclature industrielle R68560P (conçu par Rockwell International, un leader historique des télécommunications et des circuits pour microprocesseurs), est un circuit intégré d'interface hautement spécialisé. Logé dans un boîtier DIP40 standard (traversant, 40 broches), ce composant appartient à la famille des périphériques de communication avancés conçus pour s'interfacer directement avec la génération de microprocesseurs 16/32 bits, notamment la famille du légendaire Motorola 68000 (d'où l'index "68" dans la référence 68560).
Il fait office de contrôleur de protocole réseau et de liaison série multiprotocole synchrone/asynchrone à haute vitesse (type MPCC - Multi-Protocol Communications Controller ou équivalent d'interface réseau). L'indice -12 spécifie sa certification pour fonctionner de manière stable sur des bus système cadencés jusqu'à une fréquence d'horloge de 12 MHz.
Fabricant : Rockwell International
Fonction : Contrôleur d'interface de communication réseau et périphérique de liaison série multiprotocole pour bus 16 bits.
Vitesse de Bus (Horloge) : 12 MHz (Index -12, idéal pour les architectures 68000 rapides).
Format : Boîtier plastique DIP40 standard (traversant, écartement large de 600 mils).
État : Produit authentique, neuf de stock d'époque (NOS - New Old Stock).
Diagnostic Express (Défaut de transmission ou blocage complet du bus système) :
Le piège de la ligne DTACK (Data Transfer Acknowledge) : Comme la plupart des périphériques conçus pour l'architecture 68000, le R68560P communique de manière asynchrone avec le processeur central. Lorsqu'il reçoit un ordre de lecture ou d'écriture, il doit renvoyer un signal d'acquittement (DTACK ou équivalent) pour libérer le processeur. Si ce signal reste bloqué à l'état haut à cause d'une panne interne de la puce ou d'une mauvaise tension, le microprocesseur principal se fige indéfiniment en attendant sa réponse. Inspectez cette ligne à l'oscilloscope lors d'un cycle d'accès.
Contrôle des lignes d'interruption : En cas de perte de paquets ou de données série "fantômes", vérifiez l'état de la broche de requête d'interruption (IRQ). Si les registres internes de la puce s'engorgent sans que le processeur ne vienne vider la pile de réception, c'est souvent que la ligne d'interruption est coupée ou parasitée.
Recommandations de Montage :
Support DIP40 Tulipe Impératif : À l'instar de vos puces de commande d'affichage ou du microcontrôleur P8031, un boîtier plastique de 40 broches d'époque impose des contraintes thermiques et physiques importantes lors du brasage. Pour préserver les pastilles de vos cartes mères et faciliter les diagnostics, l'installation d'un support tulipe DIP40 de qualité professionnelle est indispensable.
Découplage local des lignes de commutation : Travailler sur un bus à 12 MHz avec 16 lignes de données commutant simultanément génère des pointes de courant transitoires non négligeables sur le rail d'alimentation 5V. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'alimentation du circuit pour absorber le bruit de fond numérique.
Nettoyage anti-capacitif du bus : Un nettoyage méticuleux à l'alcool isopropylique pur après le soudage du support est obligatoire. Le bus de données et les lignes de contrôle fonctionnant à 12 MHz tolèrent très mal les capacités parasites ou les micro-courants de fuite créés par les résidus de flux de brasage, qui pourraient générer des erreurs de parité ou des corruptions de trames intermittentes.
