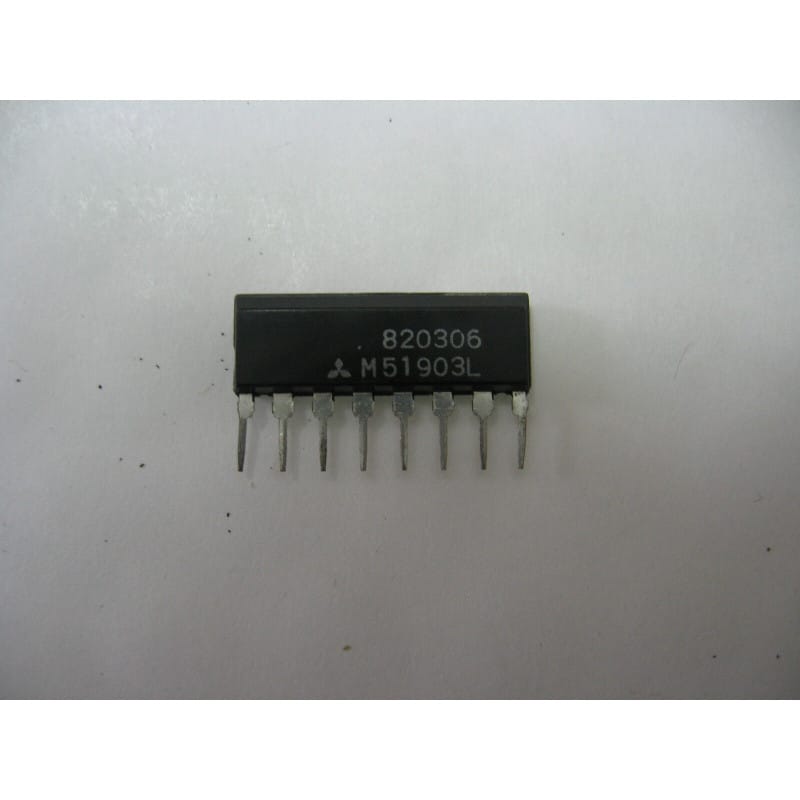

Le M51903L (conçu par Mitsubishi Electric) est un circuit intégré monolithique analogique spécialement développé pour servir d'indicateur de niveau linéaire à 5 LED (5-Dot LED Linear Level Indicator Driver). Logé dans un boîtier SIL9 (Single-In-Line à 9 broches verticales), ce composant compact permet de concevoir très simplement des indicateurs visuels de type "vu-mètre" ou des indicateurs de statut sur des équipements audio, des consoles de mixage, ou des panneaux de contrôle industriels.
Il intègre en interne un amplificateur d'entrée, un réseau de diviseurs de tension de précision, ainsi que 5 comparateurs dotés de circuits pilotes à courant constant pour alimenter directement les LED sans nécessiter de résistances de limitation de courant externes en série. Sa réponse est de type linéaire, ce qui signifie que chaque LED s'allume à des paliers de tension d'entrée répartis de manière rigoureusement proportionnelle.
Fabricant : Mitsubishi Electric
Fonction : Pilote d'indicateur de niveau linéaire (Vu-mètre) à 5 LED.
Courant de sortie LED : Sorties à courant constant régulé en interne (permettant une luminosité uniforme des LED même si la tension d'alimentation fluctue).
Type d'Échelle : Linéaire (idéal pour mesurer des grandeurs physiques directes comme une tension de batterie, un niveau de liquide ou un réglage de potentiomètre).
Format : Boîtier plastique Single-In-Line SIL9 (9 broches alignées traversantes, idéal pour optimiser l'espace vertical sur le circuit imprimé).
Diagnostic Express (Aucune LED ne s'allume ou luminosité fixe de toute la rangée) :
Contrôle de la tension de référence (Seuil haut) : Le M51903L compare la tension du signal d'entrée analogique à une tension de référence interne ou externe qui fixe le plafond d'allumage de la 5ème LED. Si toutes les LED restent éteintes malgré la présence d'un signal, vérifiez que la broche d'alimentation (VCC) et la broche de masse (GND) reçoivent les bonnes valeurs de tension. Si la broche d'entrée reçoit une tension supérieure à la référence maximale, les 5 LED s'allumeront simultanément (affichage de saturation).
Test du signal d'entrée : Si le circuit est utilisé pour afficher un signal audio (alternatif), assurez-vous qu'un circuit de détection/redressement (composé au minimum d'une diode et d'un petit condensateur de filtrage) est présent en amont de la broche d'entrée. Le M51903L traite une tension continue (DC) ; injecter un signal alternatif brut sans détection donnera un affichage flou ou scintillant.
Recommandations de Montage :
Montage direct vs Support : En raison de son format SIL9 très fin, l'entraxe des broches est standard (2,54 mm). Vous pouvez utiliser une section de barrette de support tulipe femelle pour faciliter sa maintenance. Cependant, comme les broches de sortie commutent le courant de 5 LED en continu, un soudage direct sur le PCB offre une excellente tenue mécanique et une meilleure dissipation thermique globale du boîtier en plastique.
Filtrage de l'alimentation locale : L'allumage et l'extinction des blocs de LED provoquent de brusques variations de courant sur le rail d'alimentation. Pour éviter que ces impulsions ne se propagent sous forme de parasites ou de "clics" dans les lignes audio sensibles situées à proximité, installez un condensateur électrolytique de 10 à 47 microfarads en parallèle avec un condensateur céramique de 100 nF au plus près de la broche VCC du M51903L.
Nettoyage anti-fuite : Un nettoyage minutieux à l'alcool isopropylique pur après soudure est obligatoire. La broche d'entrée analogique présente une impédance relativement élevée ; la présence de résidus de flux de brasage conducteurs ou humides entre la ligne d'entrée et les broches d'alimentation ou de masse adjacentes faussera le seuil de basculement des comparateurs, provoquant un allumage intempestif ou instable des LED.
