Le STR-D5541 (série STR-D5000 / STR-D55xx) est un module hybride de puissance dédié à la régulation et au découpage d'alimentation primaire haute tension de type Flyback / quasi-résonant (Hybrid Voltage Regulator / Off-Line SMPS Switching Module), conçu par le fabricant japonais Sanken Electric Co., Ltd. Très répandu dans les blocs d'alimentation des téléviseurs couleur à tube cathodique (CRT), moniteurs d'ordinateurs et combinés TV/magnétoscopes des années 1980 et 1990 (notamment châssis Sony Trinitron, Thomson, Philips, Sanyo, Sharp, Daewoo), il assure la régulation principale de la tension continue B+ (115 V à 145 V) alimentant le transformateur THT et la déflexion ligne.

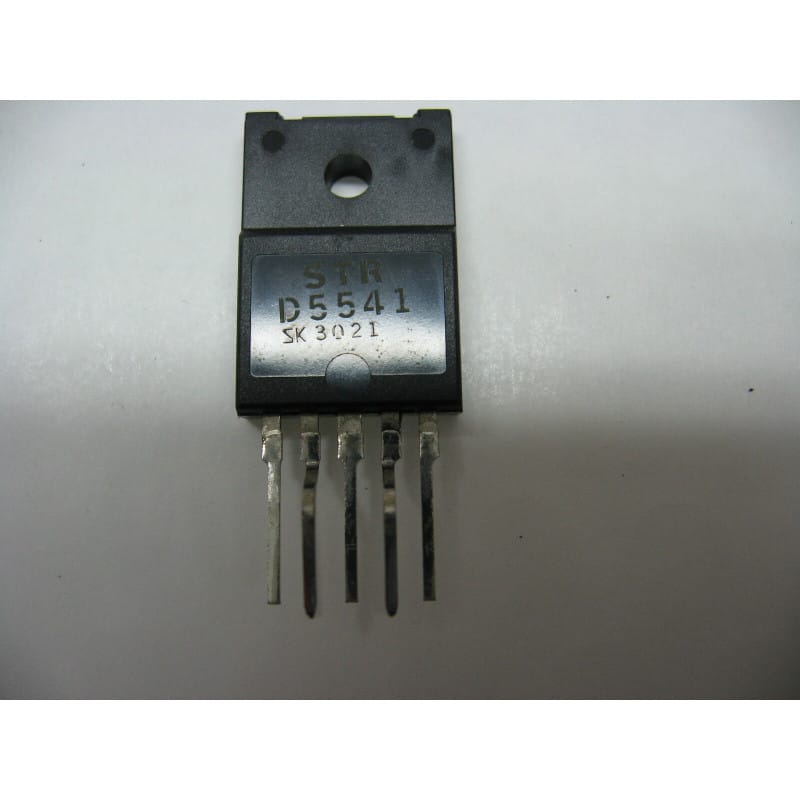

Ce composant réunit sur un substrat céramique haute performance un transistor de puissance bipolaire haute tension (BJT NPN de commutation rapide 800 V à 850 V), un circuit oscillateur/driver de base, un étage de contre-réaction et des protections thermiques et de surintensité intégrées. Encapsulé dans un boîtier vertical traversant SIP-5 plastique avec semelle métallique de dissipation (Single In-line Package 5 broches), il se visse directement sur le dissipateur thermique primaire du châssis.
Brochage & Configuration Type (Boîtier SIP-5 Sanken)
Broche 1 (Collecteur / VIN) : Raccordement à l'enroulement primaire du transformateur d'alimentation à découpage (commutation haute tension 300 V à 800 V).
Broche 2 (Base / Drive) : Commande de base du transistor de puissance et boucle d'auto-oscillation.
Broche 3 (Émetteur / GND Primaire) : Masse de référence primaire ou résistance shunt de mesure de courant (OCP).
Broche 4 (Feedback / VCC interne) : Entrée de régulation et asservissement de tension via l'enroulement auxiliaire ou l'optocoupleur.
Broche 5 (OCP / Soft-Start) : Détection de surintensité, circuit de démarrage progressif et extinction de sécurité.
Mémo Technique & Points Clés d'Atelier
Symptômes de Panne Fréquents sur Châssis TV CRT :
Fusible secteur 230 V qui saute instantanément à l'allumage : Transistor de puissance interne en court-circuit total entre les broches 1 et 3 suite à une surtension secteur, une défaillance du snubber RCD ou une fatigue thermique.
Alimentation muette (la TV ne s'allume pas, aucun voyant de veille) : Résistance de démarrage de forte valeur (100 kOhms à 470 kOhms) coupée sur la carte primaire ou circuit de démarrage interne détruit.
Alimentation qui clique / pompe en continu (tic-tic sans démarrage) : Court-circuit franc sur l'un des rails secondaires (diode rapide secondaire HS ou transistor de puissance ligne THT type BU508/2SD1555 en court-circuit) ou condensateurs de régulation secs.
Tension B+ instable ou excessive : Condensateurs chimiques miniatures de la régulation primaire fuyards (ESR élevée).
Consignes de Montage & Précautions d'Atelier :
Contrôle Préalable & Re-capage : Avant d'implanter le module neuf, remplacer systématiquement tous les petits condensateurs chimiques électrolytiques du côté primaire (10 µF, 47 µF ou 100 µF / 50 V à 100 V), contrôler les diodes Zener de protection et tester les résistances d'amorçage.
Isolation Électrique & Dissipation : Nettoyer le dissipateur métallique, poser un isolateur mica ou silicone neuf enduit de graisse thermique silicone propre, et vérifier l'absence de contact électrique entre la semelle et le radiateur si le schéma l'exige.
Sécurité Haute Tension : Toujours décharger le gros condensateur de filtrage réseau primaire (100 µF à 220 µF / 400 V) avec une résistance de puissance avant toute intervention.
Brasage : Visser solidement le composant sur son dissipateur avant de souder les 5 broches pour préserver les pistes. Utiliser un fer régulé (300°C à 320°C max) et limiter le temps de chauffe à moins de 3 secondes par pastille.
Composants Électroniques & Alimentations TV CRT Vintage / Fabricant : SANKEN ELECTRIC CO., LTD. / Référence : STR-D5541 (STR D 5541 / STRD5541) / Type : Circuit hybride régulateur d'alimentation à découpage quasi-résonant pour TV (Hybrid Flyback SMPS Module) / Boîtier : SIP-5 traversant avec semelle métallique / Tension VCBO : 800 V DC / État : 100% Neuf de stock d'origine (NOS).
