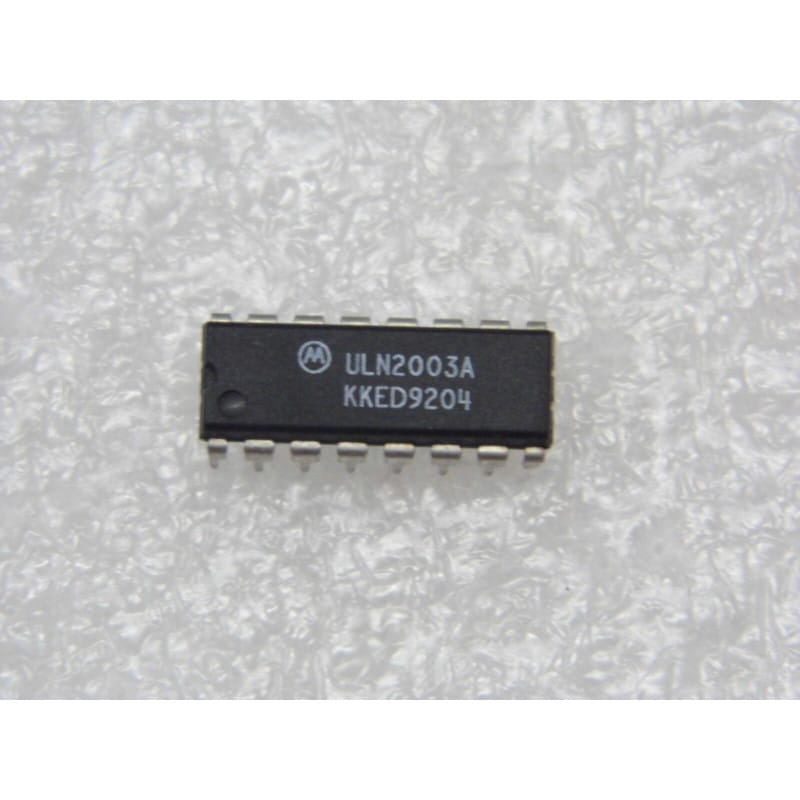

Le ULN2003AN est un réseau de sept transistors Darlington NPN haute tension et fort courant. Chaque canal peut supporter une tension de sortie allant jusqu'à 50 V et un courant continu de 500 mA. Ce composant est un standard industriel indispensable pour piloter des charges inductives ou des périphériques de puissance (relais, solénoïdes, moteurs pas à pas, afficheurs LED) directement depuis des circuits logiques TTL ou CMOS 5 V.
Proposé ici en lot de 2 composants neufs, au format DIP16 / DIL16.
Architecture : Sept paires de transistors Darlington NPN indépendants.
Capacité de pilotage : Courant de collecteur de 500 mA par canal (ou 600 mA en pointe).
Protection intégrée : Chaque canal intègre une diode de roue libre (suppresseur de transitoires) pour le pilotage sécurisé de charges inductives.
Compatibilité : Niveaux d'entrée logiques compatibles TTL et CMOS 5 V.
Diagnostic Express (Charge non pilotée ou composant brûlant) :
Diode de roue libre (Broche COM) : Pour piloter des charges inductives, la broche 9 (COM) doit impérativement être reliée à la tension d'alimentation positive de la charge. Si cette broche reste déconnectée, les pics de tension de rupture (back-EMF) détruiront instantanément les transistors internes.
Surcharge thermique : Le courant total cumulé sur plusieurs canaux doit rester dans les limites de dissipation du boîtier. Si vous pilotez des moteurs pas à pas avec tous les canaux, vérifiez la température du boîtier en fonctionnement continu.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé. Ces composants sont souvent soumis à des contraintes de courant importantes ; un support permet un remplacement rapide en cas de court-circuit accidentel sur la charge pilotée.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. Les résidus de flux peuvent créer des chemins conducteurs entre les broches proches, ce qui est particulièrement critique compte tenu de la tension et du courant commutés.
