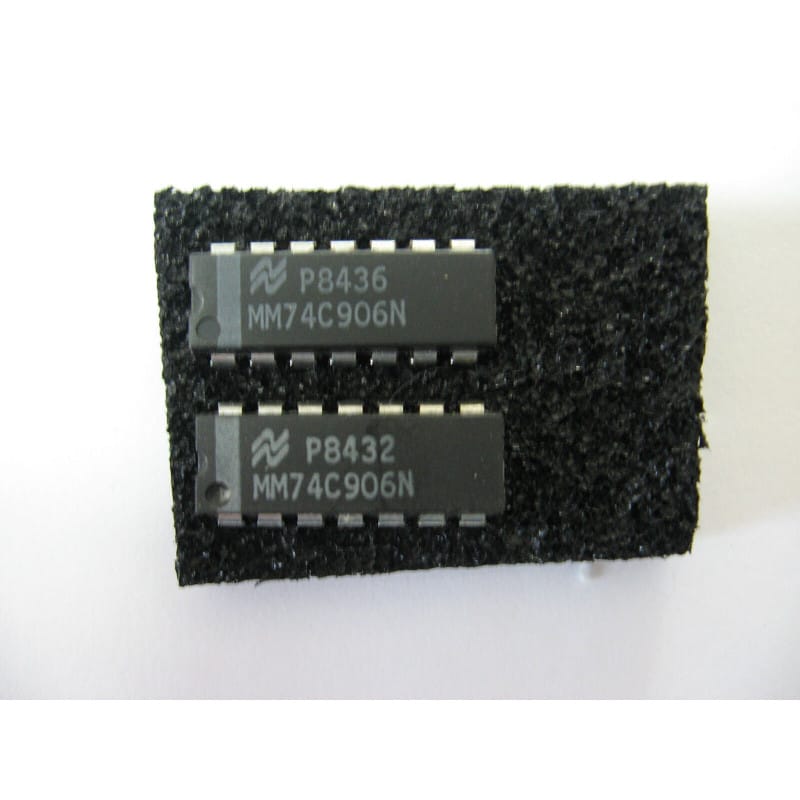

MM74C906N – Sextuple Buffer Drain Ouvert NMOS (DIP-14) – National Semiconductor

MM74C906N – Sextuple Buffer Drain Ouvert NMOS (DIP-14) – National Semiconductor

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Le MM74C906N est un circuit intégré logique monolithique en technologie CMOS de la série standard 74C, regroupant 6 tampons (buffers) non-inverseurs indépendants à sorties drain ouvert canal N (Hex Open-Drain N-Channel Buffers). Conçu pour allier la disposition de brochage standard de la famille TTL aux avantages du CMOS (très haute impédance d'entrée, large tolérance d'alimentation et consommation statique quasi nulle), il assure une excellente immunité aux parasites en milieu industriel.

Grâce à ses transistors de sortie NMOS à drain ouvert capables de supporter des tensions allant jusqu'à 18 V DC, ce composant est idéal pour la conversion et translation de niveaux logiques (par exemple commuter des signaux 5 V vers des rails 12 V ou 15 V), la réalisation de bus à fonctions logiques câblées (Wired-OR / OU câblé), ainsi que la commande directe de périphériques légers tels que des indicateurs LED, coupleurs optoélectroniques ou petits relais.

CaractéristiqueValeur / Spécification
FabricantNational Semiconductor (USA) / Fairchild
RéférenceMM74C906N (série MM74C906 / boîtier N)
Fonction LogiqueSextuple buffer non-inverseur à drain ouvert (Hex Open-Drain)
TechnologieCMOS standard série 74C (haute impédance d'entrée)
Type de BoîtierDIP-14 plastique traversant (PDIP-14 / pas standard 2,54 mm)
Tension d'Alimentation Logique (VCC)3,0 V à 15,0 V DC (Nominal 5 V, 12 V, 15 V)
Tension Maximale Admissible en Sortie (VOUT)Jusqu'à 18,0 V DC (indépendante de VCC)
Courant d'Absorption par Sortie (ISINK)Typiquement 10 mA à 20 mA sous VOL standard
Consommation Statique au Repos (ICC)Inférieure à 10 µA (très basse consommation)
Temps de Propagation Moyen (tpd)50 ns à 90 ns (selon tension et charge)
Plage de Température de Service-40°C à +85°C (gamme industrielle)
État du Composant100% Neuf de stock d'origine (NOS / New Old Stock)
Quantité1 pièce

Mémo Technique & Points Clés d'Atelier

  • Affectation des Broches (DIP-14) :

    • Entrées : broches 1 (1A), 3 (2A), 5 (3A), 9 (4A), 11 (5A), 13 (6A).

    • Sorties Drain Ouvert : broches 2 (1Y), 4 (2Y), 6 (3Y), 8 (4Y), 10 (5Y), 12 (6Y).

    • Masse : broche 7 (GND / 0 V).

    • Alimentation : broche 14 (+VCC).

  • Table de Fonctionnement Logique :

    • Entrée à 0 (Niveau bas) : Sortie passante à 0 V (le transistor NMOS sature et absorbe le courant de la charge vers la masse).

    • Entrée à 1 (Niveau haut) : Sortie bloquée en haute impédance (Hi-Z, le potentiel est fixé au niveau du rail supérieur par la résistance de pull-up externe).

  • Différence avec la Référence MM74C907N : Le MM74C906 est non-inverseur (Buffer), tandis que le MM74C907 est son équivalent inverseur (Inverter).

  • Précautions de Montage CMOS :

    • Ne jamais laisser d'entrées non utilisées "flottantes" : les relier impérativement au rail +VCC ou à la masse pour éviter toute oscillation parasite ou consommation anormale.

    • Privilégier un support DIP-14 tulipe pour faciliter les opérations de maintenance en atelier.

    • Prévoir un condensateur de découplage céramique de 100 nF au plus près de la broche 14.

Composant : MM74C906N / Fabricant : National Semiconductor / Boîtier : DIP-14 traversant / Quantité : 1 pièce / État : Neuf de stock d'origine (NOS).
