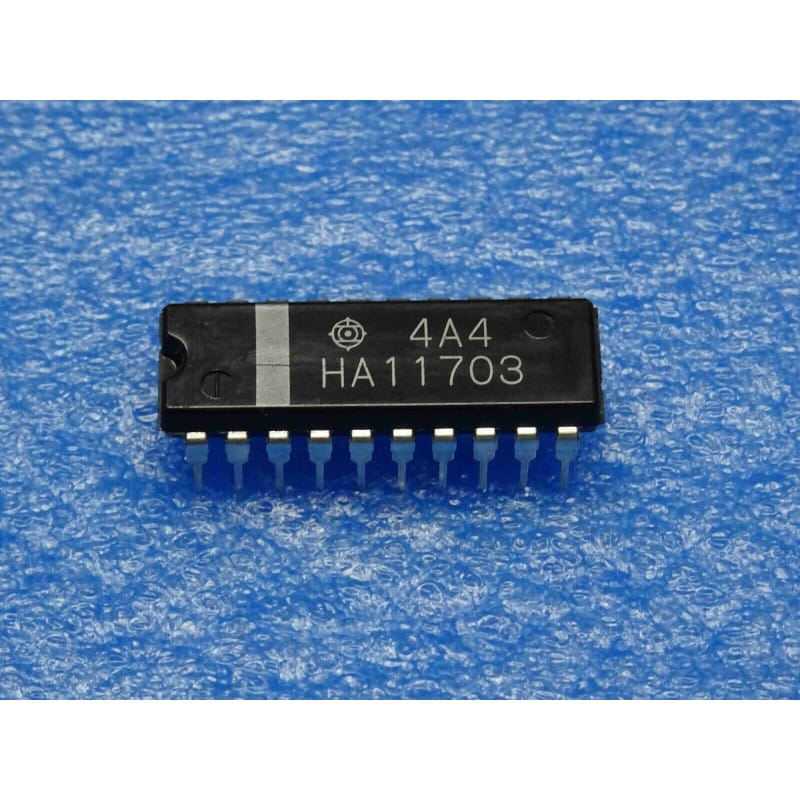

Le HA11703 (conçu et fabriqué par Hitachi) est un circuit intégré analogique monolithique vintage. Logé dans un boîtier DIP20 standard (traversant, 20 broches au pas de 2,54 mm), ce composant hautement spécialisé appartient à la famille des processeurs linéaires de signaux radiofréquences et audio. Il a été développé pour équiper les étages de réception des tuners radio FM de salon et les platines de haute fidélité (Hi-Fi) haut de gamme de l'époque.
Ce circuit intègre un système de contrôle de tension (VC / Voltage Controlled) associé à des fonctions avancées de traitement du signal FM multiplex (MPX). Sa fonction principale est d'optimiser la qualité de la démodulation en agissant comme un égaliseur de phase automatique ou un filtre de distorsion pour le signal FI (Fréquence Intermédiaire) et composite de la bande FM. Il permet de stabiliser les transitions de phase et d'éliminer les distorsions asymétriques provoquées par la sélectivité des filtres céramiques en amont, garantissant ainsi une séparation des canaux stéréo maximale et une fidélité acoustique optimale avant l'envoi du signal vers le décodeur stéréo principal.
Fabricant : Hitachi
Fonction : Processeur de signal FM / Égaliseur de phase contrôlé par tension.
Applications : Tuners FM Haute Fidélité de salon, récepteurs de communication d'époque.
Éléments Intégrés :
Amplificateur de signal composite à haute linéarité.
Circuits de compensation et d'égalisation de phase gérés par niveau de tension continue.
Atténuateurs et commutateurs électroniques internes pour la réduction active du bruit ou du sifflement de bande.
Format : Boîtier plastique DIP20 standard (traversant, 20 broches, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Distorsion sur les voix en FM, sifflement résiduel ou perte de la dynamique stéréo) :
Le piège des tensions de commande de phase (VC / Voltage Control) : Le HA11703 ajuste ses filtres et son égalisation interne via des lignes de commande en tension continue. Si la réception FM globale est forte (le signal est bien calé à l'accord) mais que le son démodulé subit une distorsion harmonique importante ou une perte flagrante de séparation stéréo, mesurez la stabilité des tensions de commande continue arrivant sur la puce. Une dérive des résistances de précision ou des condensateurs au tantale d'époque sur ces lignes fausse totalement l'alignement de phase automatique du circuit.
Vérification des condensateurs de filtrage et de découplage locaux : Ce circuit gère des signaux multiplex sensibles où le moindre bruit résiduel peut ruiner le rapport signal/bruit. Inspectez à l'oscilloscope la propreté du rail d'alimentation. Si les condensateurs électrolytiques périphériques de filtrage sont secs ou présentent une ESR trop élevée, un ronflement ou des micro-oscillations parasites viendront saturer l'étage de traitement interne, rendant la puce sourde ou extrêmement bruyante.
Recommandations de Montage :
Support DIP20 Tulipe Conseillé : Travaillant sur des lignes de signaux multiplex composites (MPX) et des fréquences intermédiaires délicates, l'implantation d'un support tulipe à 20 broches de haute qualité est fortement recommandée. Cela protège le silicium d'origine du stress thermique direct lié à la soudure et simplifie drastiquement le dépannage par substitution sur ton établi.
Routage et découplage local stricts : Le HA11703 est sensible aux rayonnements électromagnétiques des blocs d'alimentation ou des circuits logiques adjacents. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'alimentation (VCC) et de la masse du support pour bloquer le bruit haute fréquence. Éloignez au maximum les lignes de signal d'entrée composite des pistes à fortes commutations électriques.
Nettoyage anti-capacitif impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour de la zone. Les circuits d'égalisation de phase et de traitement FM fonctionnent à des impédances de calcul critiques. Les moindres résidus de flux conducteurs ou hygroscopiques agiront comme des micro-capacités parasites inter-broches, décalant l'alignement de phase du démodulateur et dégradant la pureté de la restitution sonore.
