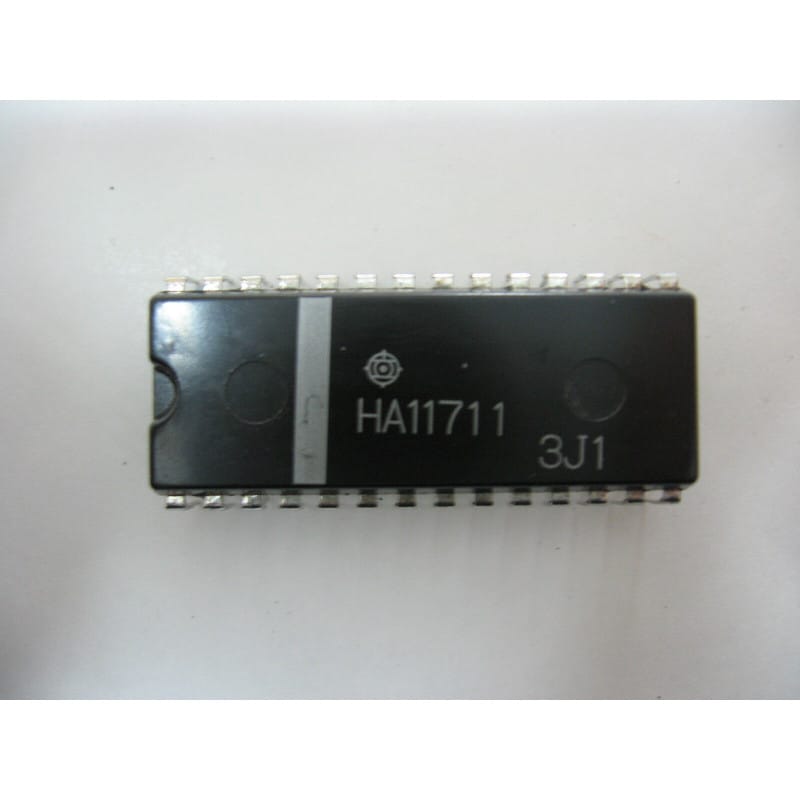

Le HA11711 (conçu et fabriqué par Hitachi) est un circuit intégré analogique monolithique vintage appartenant à la gamme des composants linéaires de traitement radiofréquence et audio. Logé dans un boîtier DIP16 standard (traversant, 16 broches au pas de 2,54 mm), ce circuit est un décodeur / démodulateur stéréo multiplex (MPX).
Développé pour l'âge d'or des tuners radio FM de salon et des récepteurs Haute Fidélité (Hi-Fi), le HA11711 s'inscrit en aval direct des circuits de traitement de signal comme le HA11703. Sa fonction principale est de prendre le signal composite multiplex purifié issu de l'étage de détection, d'y accrocher sa structure interne (généralement basée sur une boucle à verrouillage de phase / PLL ou un oscillateur calé sur le signal pilote à 19 kHz), et de séparer ce signal avec précision pour restituer les canaux audio analogiques Gauche (L) et Droite (R).
L'analyse de sa référence met en évidence ses spécifications :
HA : Préfixe des circuits intégrés monolithiques de chez Hitachi.
11711 : Architecture spécifique de décodeur stéréo MPX à haute linéarité et séparation accrue.
Fabricant : Hitachi
Fonction : Décodeur Stéréo FM Multiplex (MPX) de précision.
Éléments Intégrés :
Amplificateur/tampon d'entrée pour le signal composite MPX complet.
Oscillateur de sous-porteuse interne pour la régénération du signal de commutation à 38 kHz.
Logique de commutation automatique mono/stéréo pilotée par le niveau du signal pilote.
Sortie spécifique pour voyant lumineux indicateur de réception stéréo sur la façade de l'appareil (collecteur ouvert).
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de basculement stéréo, son étouffé ou sifflement aigu en arrière-plan) :
Le piège de la calibration de l'oscillateur interne : Le HA11711 s'appuie sur un réseau de composants externes (résistance de précision, condensateur ou potentiomètre ajustable) pour caler son oscillateur interne sur le signal pilote de 19 kHz. Si l'ajustable d'origine a subi de l'oxydation ou si le condensateur a dérivé avec le temps et la chaleur interne du tuner, la puce sera incapable de verrouiller la phase. Le récepteur restera alors bloqué en mode Mono. Mesure la fréquence au fréquencemètre ou à l'oscilloscope sur la broche de test de l'oscillateur au repos pour vérifier le calage.
Vérification du voyant Stéréo (Lampe ou LED) : Tout comme sur d'autres décodeurs classiques (comme la série CA3090Q), la broche de sortie de la lampe indicateur joue un rôle dans la logique de détection interne. Si l'ampoule à incandescence d'origine est grillée, cela peut perturber le comportement de commutation automatique de la puce. Si tu passes sur une LED moderne, assure-toi d'insérer une résistance de tirage parallèle adéquate pour maintenir une polarisation correcte.
Contrôle des filtres de désaccentuation (De-emphasis) : Les broches de sortie audio Gauche et Droite sont flanquées de réseaux de filtres RC externes. Si ces condensateurs fuient ou sont défectueux, la balance des fréquences audio sera totalement faussée (perte d'aigus ou niveau de sortie déséquilibré entre les deux canaux).
Recommandations de Montage :
Support DIP16 Tulipe Vivement Recommandé : S'agissant d'une puce manipulant des signaux multiplex sensibles où toute résistance de contact ou diaphonie parasite dégrade la séparation stéréo, l'utilisation d'un support tulipe à 16 broches de haute qualité est idéale pour isoler le composant lors des tests et s'affranchir du stress thermique d'une soudure directe.
Découplage local et protection RF : Les commutations internes de la section de démodulation génèrent de légères harmoniques. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche d'alimentation (VCC) et de la masse pour éviter que le bruit haute fréquence ne pollue les lignes audio de bas niveau.
Nettoyage anti-capacitif drastique : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour du circuit. Les circuits PLL et les filtres associés de cette génération tolèrent très mal les micro-courants de fuite créés par des résidus de flux de soudure hydrophiles ou conducteurs, sous peine de provoquer des dérives intermittentes de capture de la stéréo.
