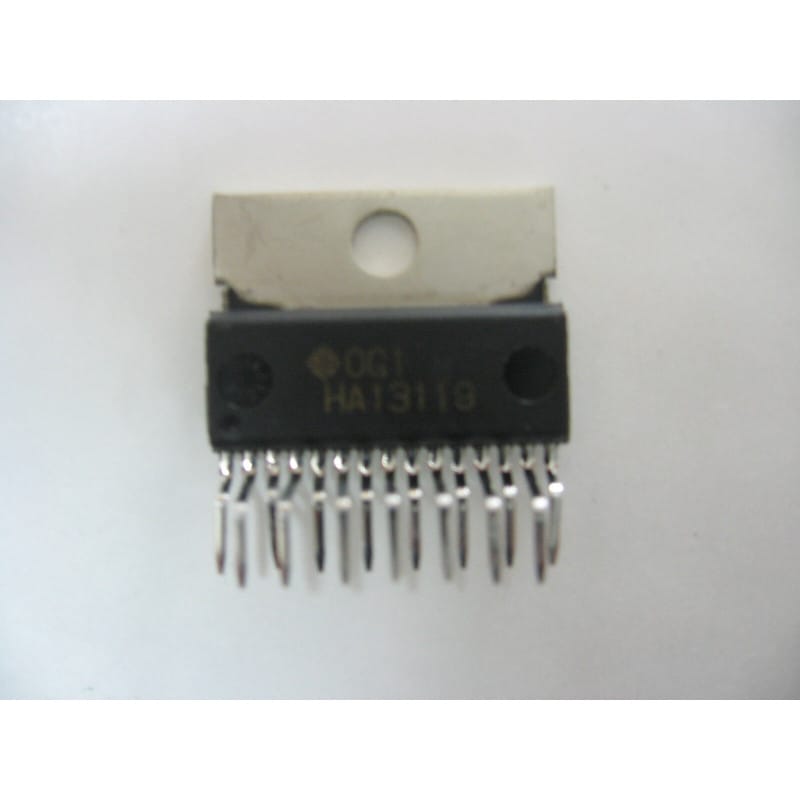

Le HA13119 (conçu et fabriqué par Hitachi) est un circuit intégré analogique monolithique de puissance, développé spécifiquement pour les étages de sortie audio des équipements grand public portatifs, les autoradios d'époque et les téléviseurs. Logé dans un boîtier SIP14 vertical à 14 broches (Single In-line Package), sa conception en ligne permet un gain de place conséquent sur le circuit imprimé tout en simplifiant le couplage avec un dissipateur thermique si nécessaire.
La caractéristique majeure du HA13119 est son architecture interne configurée en mode BTL (Bridge-Tied Load / Montage en pont). Cette topologie intègre deux amplificateurs de puissance complets fonctionnant en opposition de phase pour piloter un seul haut-parleur. En doublant l'excursion de tension aux bornes de la charge, le montage BTL permet d'obtenir une puissance de sortie élevée (jusqu'à 5,5 Watts sous une charge de 4 Ohms) à partir d'une tension d'alimentation simple et relativement basse (comme une batterie 12V d'automobile ou un bloc d'alimentation de 13,2V), le tout sans nécessiter de gros condensateur de liaison en série avec le haut-parleur.
Fabricant : Hitachi
Fonction : Amplificateur de puissance audio monocanal (Mono) en configuration BTL.
Performances Audio :
Puissance de sortie maximale : Étoile autour de 5,5 Watts RMS sous 4 Ohms pour une alimentation typique de 13,2V.
Faible distorsion : Étage d'entrée différentiel linéaire offrant une excellente fidélité acoustique à puissance nominale.
Gain interne fixe : Réduit au minimum le nombre de composants externes requis autour de la puce.
Protections intégrées : Comprend des circuits internes de protection contre les surtensions, la surchauffe thermique (Thermal Shutdown) et les courts-circuits accidentels aux bornes du haut-parleur.
Format : Boîtier plastique vertical à 14 broches traversantes (SIP14).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Silence complet, distorsion extrême ou échauffement immédiat) :
Le piège de la tension continue de point milieu (Sorties HP identiques) : L'amplificateur fonctionnant en mode BTL (ponté), les deux broches de sortie reliées au haut-parleur doivent impérativement présenter la même tension continue au repos (sans signal), correspondant exactement à la moitié de la tension d'alimentation (VCC / 2). Mesurez la tension continue par rapport à la masse sur chacune des deux broches de sortie. Si l'une des sorties est collée à la masse ou au rail VCC tandis que l'autre est à VCC / 2, l'un des deux amplificateurs internes est en court-circuit direct, ce qui impose le remplacement de la puce.
Vérification de l'impédance de charge (Haut-parleur) : Le HA13119 est optimisé pour des charges de 4 Ohms ou 8 Ohms. Si l'appareil d'origine a été équipé par erreur d'un haut-parleur de trop basse impédance (ou si le bobinage du haut-parleur est partiellement en court-circuit), la puce entrera instantanément en protection thermique ou par limitation de courant à fort volume, provoquant une coupure nette ou un hachage du son.
Contrôle de la broche de filtrage (Ripple Rejection) : Un condensateur chimique externe est dédié à la réjection du bruit d'alimentation. S'il est sec ou fuyant, un ronflement massif à 50Hz/100Hz envahira le haut-parleur dès la mise sous tension.
Recommandations de Montage :
Interdiction stricte de relier le haut-parleur à la masse : C'est l'erreur la plus fréquente sur les montages BTL. Les deux bornes du haut-parleur (+) et (-) doivent être connectées exclusivement aux deux broches de sortie dédiées du HA13119. Si vous reliez par inadvertance le côté (-) du haut-parleur à la masse générale du châssis, vous court-circuitez l'un des deux amplificateurs de puissance internes, ce qui déclenchera la sécurité ou détruira instantanément le composant.
Dissipation thermique adéquate : Bien que le boîtier SIP14 soit compact, les calories générées à forte puissance doivent être évacuées. Si le circuit d'origine comporte un aileron métallique clipsé ou vissé, ou si la puce est plaquée contre une pièce d'aluminium, nettoyez soigneusement l'ancienne pâte thermique sèche. Appliquez une fine couche homogène de graisse thermique silicone neuve avant de remonter le circuit.
Découplage local du rail de puissance : Les amplificateurs de puissance créent de forts appels de courant transitoires. Soudez un condensateur céramique de 100 nF en parallèle avec un condensateur électrolytique de forte valeur au plus près de la broche d'alimentation (VCC) et de la broche de masse (GND) pour éviter toute entrée en auto-oscillation haute fréquence.
Nettoyage après brasage : Un nettoyage méticuleux à l'alcool isopropylique pur après le soudage est recommandé. Les broches d'entrée analogique de bas niveau ont une impédance sensible ; tout résidu de flux conducteur peut capter les rayonnements électromagnétiques ou induire un souffle parasite permanent.
