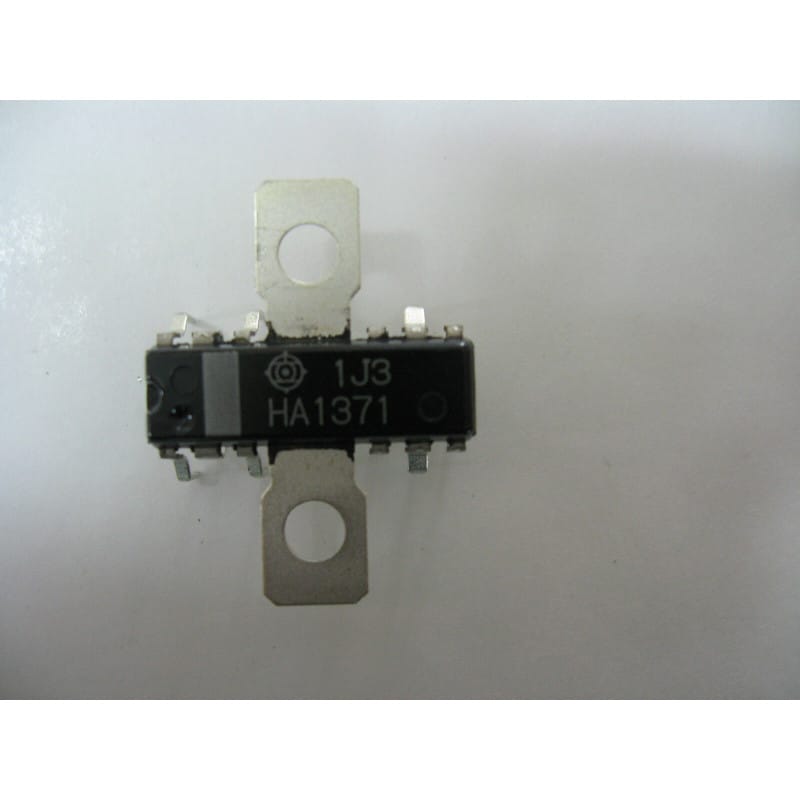

Le HA1371 (conçu et fabriqué par Hitachi, distribué et répertorié sous la référence interne 8-759-313-71 par Sony) est un circuit intégré analogique monolithique de puissance d'époque. Logé dans un boîtier vertical compact à languette métallique traversante, ce composant est un amplificateur de puissance audio basse fréquence hautes performances, spécifiquement sélectionné par Sony pour équiper les étages de sortie audio de ses téléviseurs CRT de collection, de ses magnétoscopes ou de ses combinés radio/cassettes portatifs haut de gamme.
Le HA1371 est réputé pour sa grande robustesse électrique et sa simplicité de mise en œuvre, nécessitant un nombre minimal de composants externes en périphérie. Grâce à son étage de sortie bipolaire linéaire, il délivre un signal audio propre doté d'une distorsion harmonique très faible et d'une excellente dynamique, parfaitement adapté pour piloter des haut-parleurs standard de 4 Ohms ou 8 Ohms montés dans les coffrets d'appareils grand public.
L'analyse de ses marquages et références met en évidence ses spécifications :
HA : Préfixe des circuits intégrés monolithiques de la gamme grand public et linéaire de chez Hitachi.
1371 : Architecture spécifique d'amplificateur de puissance audio à haute fidélité de bas niveau.
8-759-313-71 : Code pièce détachée officiel d'origine Sony (Sony Part Number), indispensable pour identifier la pièce exacte dans les manuels de service d'époque (Service Manuals) des châssis TV et équipements de la marque.
Fabricant de la puce : Hitachi
Distributeur / Spécification : Référence de rechange certifiée Sony (8-759-313-71).
Fonction : Amplificateur de puissance audio monocanal (Mono).
Performances Analogiques :
Faible distorsion de croisement : Étage de sortie optimisé pour une restitution claire des dialogues et des bandes-son.
Haute réjection du bruit d'alimentation (SVR) : Excellente immunité contre les résidus de ronflement de l'alimentation principale du châssis.
Protections intégrées : Comprend des circuits internes de limitation de courant contre les surcharges et une protection thermique automatique (Thermal Shutdown) protégeant la puce en cas de surchauffe.
Format : Boîtier plastique vertical à haute dissipation thermique avec semelle métallique arrière.
État : Composant authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Absence totale de son, distorsion majeure ou sifflement permanent) :
Le piège de la tension continue de point milieu (Alimentation simple) : Cet amplificateur utilise généralement une configuration à alimentation simple avec un condensateur de liaison de forte valeur en sortie vers le haut-parleur. Au repos (sans signal), la broche de sortie de la puce doit présenter une tension continue stable égale à environ la moitié de la tension d'alimentation principale (VCC / 2). Si vous mesurez 0V ou la valeur totale du rail VCC directement sur cette broche, l'étage de puissance bipolaire interne est en court-circuit direct, ce qui valide la nécessité de remplacer la puce.
Vérification du condensateur de liaison de sortie (Couplage HP) : Le condensateur électrolytique branché en série entre la sortie de la puce et le haut-parleur bloque la composante continue pour ne laisser passer que le signal alternatif audio. Si ce condensateur d'époque est sec, fuyant ou en court-circuit, il appliquera un courant continu destructeur dans la bobine du haut-parleur et surchargera instantanément le HA1371 neuf. Remplacez-le systématiquement en même temps que la puce.
Contrôle du bruit d'alimentation (Ripple Rejection) : Inspectez à l'oscilloscope la broche dédiée au filtrage de la tension de référence interne (De-coupling / Ripple pin). Si son condensateur associé est défectueux, un ronflement massif à 50Hz/100Hz envahira le haut-parleur.
Recommandations de Montage :
Montage thermique indispensable (Graisse silicone blanche) : Le HA1371 évacue ses calories par sa semelle métallique. Ne le remontez jamais à sec sur le dissipateur en aluminium ou le châssis de l'appareil. Nettoyez parfaitement l'ancien résidu thermique sec à l'alcool isopropylique et appliquez une fine couche homogène de graisse thermique silicone neuve avant de visser fermement le composant. Attention : Vérifiez au multimètre si la languette métallique est reliée en interne à la masse (GND) ou s'il est nécessaire d'utiliser un kit d'isolation d'époque (feuille de mica + canon isolant pour la vis) afin d'éviter un court-circuit destructeur avec le dissipateur.
Soudure soignée et nettoyage de la zone : Les broches de puissance et d'entrée sont relativement rapprochées. Utilisez un fer à souder bien régulé pour éviter de surchauffer et de décoller les pistes de cuivre sensibles du circuit imprimé vintage. Après le brasage, nettoyez méticuleusement la zone à l'alcool isopropylique pur pour éliminer tout résidu de flux de soudure hydrophile ou légèrement conducteur qui pourrait induire des bruits de souffle parasites.
