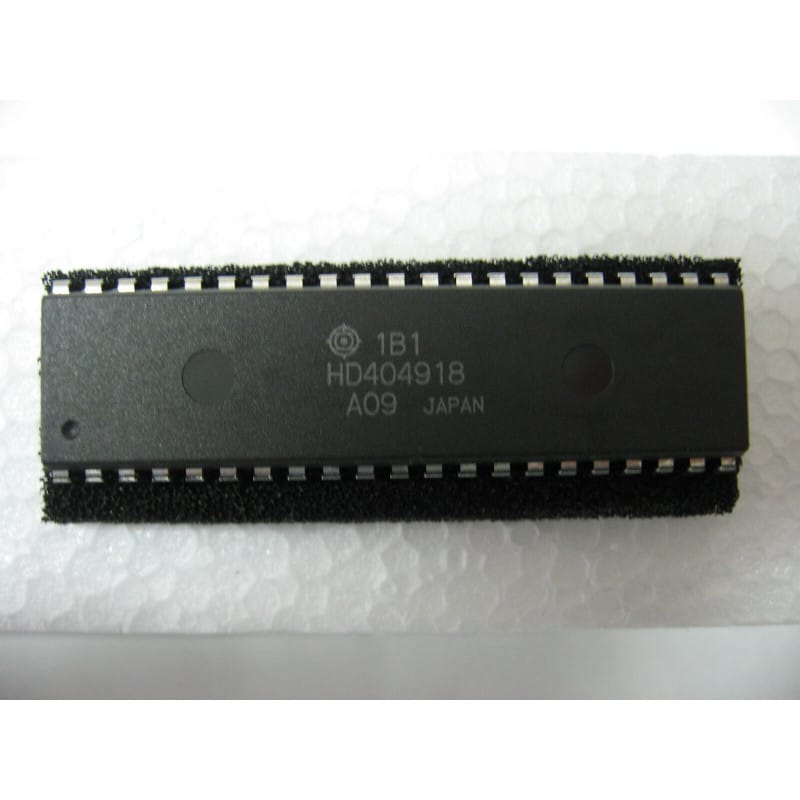

Le HD404918 (conçu et fabriqué par Hitachi) est un circuit intégré monolithique appartenant à la célèbre famille des microcontrôleurs HMCS400 (Hitachi Single-Chip Microcomputer System). Logé dans un boîtier à haute densité de broches (généralement au format DIP ou SDIP selon les variantes d'implantation d'origine), ce composant d'architecture 4 bits a été le cœur logique d'une immense variété d'appareils grand public des années 90, en particulier dans les systèmes de commande de magnétoscopes (VCR), de platines audio, de téléviseurs et d'appareils électroménagers complexes.
Ce microcontrôleur intègre une unité centrale (CPU) 8 bits/4 bits optimisée pour la manipulation de données booléennes et de calculs de bas niveau, une mémoire ROM masquée contenant le programme d'application figé en usine, une mémoire RAM de travail statique, ainsi qu'un jeu de périphériques matériels complet (timers, compteurs, pilotes d'affichage et nombreux ports d'entrées/sorties). Sa force résidait dans sa capacité à gérer de nombreuses tâches de scrutation (matrices de touches, capteurs mécaniques de fin de course) et de signalisation à moindre coût.
L'analyse de sa référence met en évidence ses spécifications :
HD : Préfixe des circuits intégrés monolithiques et microcontrôleurs de chez Hitachi.
40 : Désigne la grande famille des microcontrôleurs d'architecture 4 bits / HMCS de la marque.
4918 : Code de configuration interne désignant la taille spécifique des mémoires ROM/RAM intégrées et l'arrangement des ports périphériques.
Fabricant : Hitachi
Fonction : Microcontrôleur 8 bits/4 bits autonome (Single-Chip Microcomputer).
Architecture Interne :
CPU HMCS400 avec jeu d'instructions optimisé pour le contrôle logique.
Mémoire ROM masquée interne (programmée de manière permanente lors de la fabrication du silicium).
Mémoire RAM statique intégrée pour le stockage des variables d'état et des registres.
Oscillateur et circuits d'horloge internes synchronisables par quartz ou résonateur céramique externe.
Capacité d'Entrées/Sorties : Multiples ports parallèles dotés de buffers internes, capables de piloter directement des transistors de commutation, des afficheurs ou des lignes de communication série.
État : Produit de rechange authentique, neuf de stock d'époque (NOS).
Le piège de la mémoire ROM masquée (Le diagnostic de substitution) : S'agissant d'un microcontrôleur doté d'une ROM masquée, le code interne est unique et propre à l'appareil dans lequel il est implanté (par exemple, le firmware de gestion d'un modèle précis de magnétoscope Sony ou Panasonic). Si le HD404918 d'origine est grillé, le remplacer par une puce portant exactement la même référence brute "HD404918" ne suffit pas toujours. Assurez-vous de vérifier la deuxième ligne de marquage (souvent un code à 3 ou 4 lettres/chiffres comme "A23" ou "B12"). Ce sous-code désigne la version du programme injecté dans la ROM. Remplacer la puce par une version dotée d'un sous-code différent empêchera l'appareil de fonctionner ou provoquera des bugs logiques majeurs.
Diagnostic Express (Système totalement inerte ou logique bloquée) :
Contrôle du circuit d'horloge locale : Inspectez à l'oscilloscope les broches connectées au résonateur céramique ou au quartz. Sans cette oscillation propre, le séquenceur d'instructions interne est totalement figé. Si le signal est absent ou écrasé, changez le résonateur et ses deux petits condensateurs de charge associés vers la masse.
Vérification de la ligne de Reset : Le microcontrôleur nécessite une transition propre sur sa broche de réinitialisation matérielle (Reset) à la mise sous tension pour initialiser son compteur de programme. Si le circuit externe de Reset (souvent composé d'une petite diode, d'une résistance et d'un condensateur chimique) est défaillant et maintient la ligne active, la puce refusera de démarrer.
Stabilité du rail 5V : Mesurez le VCC logique. Les circuits logiques Hitachi de cette génération tolèrent mal les chutes de tension sous les 4,5V ou les résidus de ripple (ondulations induites par des condensateurs de filtrage d'alimentation principaux secs), ce qui provoque des réinitialisations intempestives ou des plantages du firmware.
Recommandations de Montage :
Utilisation obligatoire d'un support adapté : Les microcontrôleurs logés dans de grands boîtiers traversants (parfois au pas réduit SDIP de 1,778 mm) possèdent de nombreuses broches fines et sont sensibles à la surchauffe. Installez impérativement un support tulipe de haute qualité correspondant au format exact de la puce. Cela évite le stress thermique d'une soudure directe sur le silicium d'époque et facilite instantanément la maintenance curative.
Précautions d'usage contre les décharges électrostatiques (ESD) : La structure CMOS de la puce est vulnérable à l'électricité statique lors des manipulations hors circuit. Travaillez sur un plan de travail conducteur relié à la masse et manipulez le circuit par ses extrémités en évitant de toucher directement les broches métalliques.
Nettoyage final méticuleux : Un nettoyage rigoureux à l'alcool isopropylique pur après le brasage du support est obligatoire. Les ports d'entrées/sorties configurés à haute impédance tolèrent très mal les fuites de courant induites par les résidus de flux de soudure conducteurs ou hygroscopiques, sous peine de générer de fausses détections de touches ou un comportement erratique de l'appareil.
