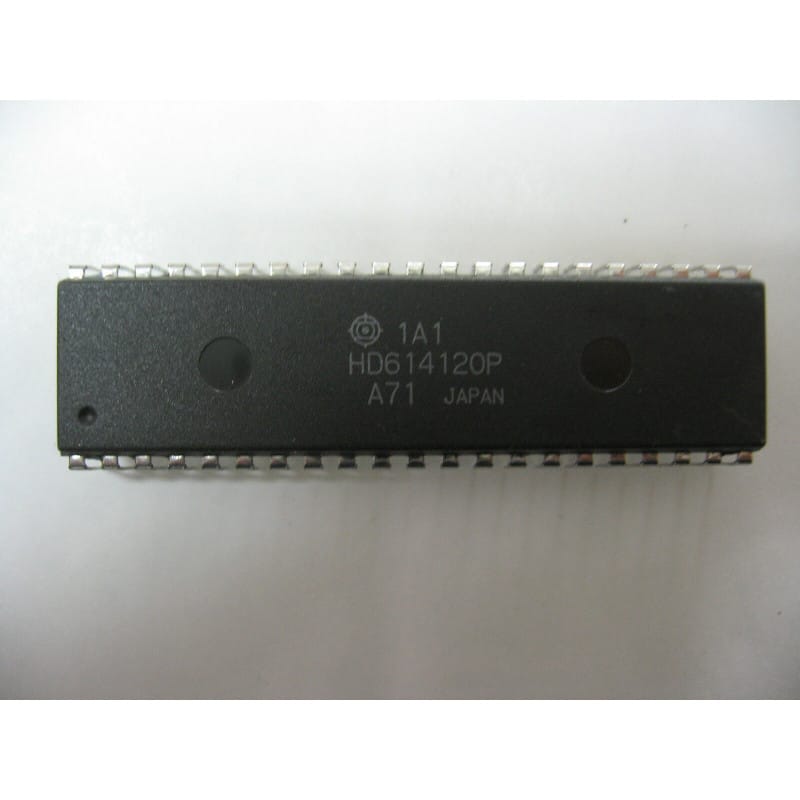

Le HD614120P (conçu et fabriqué par Hitachi) est un circuit intégré monolithique d'architecture 4 bits appartenant à la famille des microcontrôleurs à mémoire ROM masquée de la marque. Logé dans un boîtier DIP standard (traversant), ce composant a été largement déployé au cours des années 80 et 90 pour centraliser la logique de commande, la gestion des interfaces utilisateurs et le balayage de matrices de touches au sein d'équipements audiovisuels (magnétoscopes, baladeurs, platines cassettes) ou d'appareils de bureautique et de petite domotique d'époque.
À l'instar des autres microcontrôleurs programmés en usine d'Hitachi (comme la série HD404918), le HD614120P intègre sur une seule puce de silicium une unité centrale (CPU) 4 bits optimisée, une mémoire ROM masquée figée lors de la coulée du composant, une mémoire RAM de travail, ainsi qu'un ensemble de ports d'entrées/sorties configurables à haute impédance.
L'analyse de sa référence met en évidence ses spécifications :
HD : Préfixe des circuits intégrés monolithiques et microcomptoirs de chez Hitachi.
614120 : Architecture spécifique du cœur logique, définissant la configuration des banques de mémoire et la disposition des périphériques matériels intégrés.
P : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) pour montage traversant.
Fabricant : Hitachi
Fonction : Microcontrôleur 4 bits autonome (Single-Chip Microcomputer).
Technologie : CMOS à faible consommation d'énergie, parfaitement adapté aux appareils fonctionnant sur batterie ou disposant de modes de veille prolongés.
Architecture Interne : CPU 4 bits + ROM masquée + RAM statique + Circuits d'horloge de référence.
Périphériques Intégrés : Timers matériels, compteurs d'événements et buffers de puissance sur certains ports d'entrées/sorties pour l'interfaçage direct de voyants ou de transistors de commutation.
État : Produit de rechange authentique, neuf de stock d'époque (NOS).
Le point critique du dépannage : Le Code de Masque (ROM Code)
S'agissant d'une puce dotée d'une mémoire ROM masquée, le programme à l'intérieur est figé de manière permanente et est exclusif à la marque et au modèle de l'appareil dans lequel il est soudé.
Lors du remplacement d'un HD614120P défaillant, ne vous fiez pas uniquement à la référence générique. Inspectez impérativement la ligne de marquage inférieure sur le boîtier (généralement un code alphanumérique court comme AXX ou BXX). Ce code identifie la version du logiciel d'application injecté. Remplacer la puce par un HD614120P doté d'un code de masque différent se soldera par une absence complète de fonctionnement, la topographie logicielle et l'assignation des broches changeant radicalement d'un appareil à l'autre.
Diagnostic Express (Châssis inerte, touches inopérantes ou logique figée) :
Contrôle du signal d'horloge : Inspectez à l'oscilloscope les broches de l'oscillateur local reliées au résonateur céramique ou au quartz périphérique. Si l'oscillation est absente ou aplatie, le microcontrôleur ne peut pas dérouler ses cycles d'instructions logiques.
Vérification de la ligne de Reset : Mesurez le comportement de la broche de réinitialisation matérielle (Reset) à la mise sous tension. Si la tension reste bloquée au niveau bas ou ne subit pas une transition nette, la CPU restera indéfiniment figée à l'adresse initiale 0000.
Surveillance du rail d'alimentation : Assurez-vous de la propreté du rail VCC (généralement +5V). Tout bruit d'alimentation important ou ondulation numérique induite par des condensateurs chimiques de filtrage vieillissants ou secs en amont provoquera des plantages intempestifs du microcontrôleur.
Recommandations de Montage :
Emploi d'un support tulipe de qualité : Compte tenu du nombre important de broches et de la fragilité des puces CMOS d'époque face à la surchauffe, soudez systématiquement un support tulipe de haute qualité sur le circuit imprimé plutôt que de braser directement le composant. Cela sécurise le silicium et simplifie drastiquement les tests de diagnostic par substitution.
Sensibilité aux décharges électrostatiques (ESD) : Les broches d'entrées/sorties de cette génération de circuits intégrés CMOS sont sensibles à l'électricité statique lorsqu'elles ne sont pas soudées sur une platine. Manipulez la puce sur un plan de travail antistatique et évitez tout contact direct des doigts avec les broches métalliques.
Nettoyage anti-capacitif du PCB : Après brasage du support, éliminez soigneusement toutes les traces de flux de soudure à l'aide d'alcool isopropylique pur. Les ports d'entrées/sorties dédiés à la scrutation du clavier ou des capteurs travaillent à haute impédance ; le moindre résidu hydrophile ou conducteur générera des courants de fuite inter-pistes, conduisant à des détections de touches fantômes ou à des plantages erratiques.
