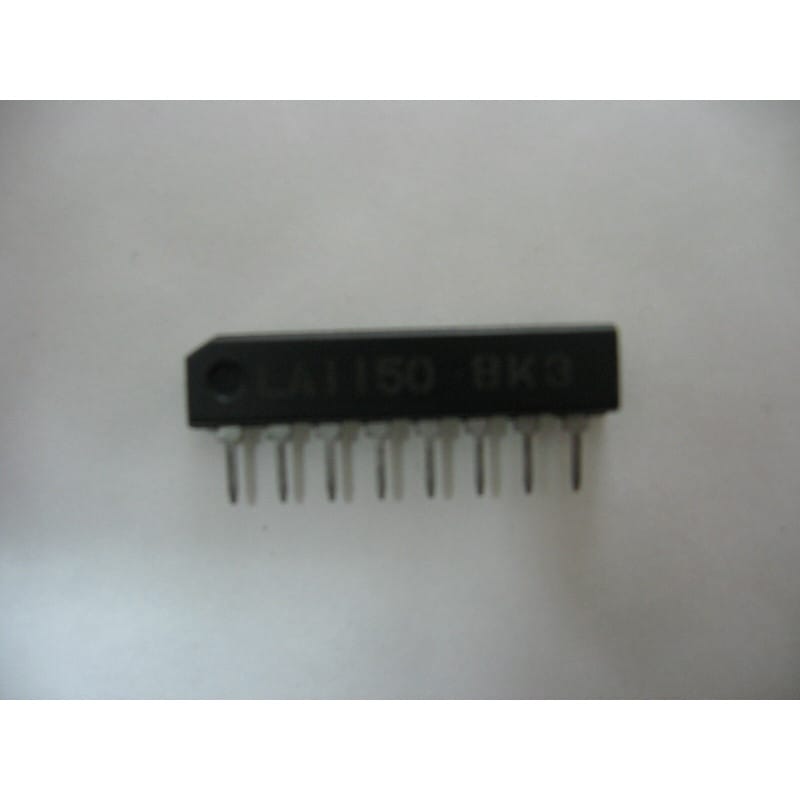

Le LA1150 (conçu par Sanyo) est un circuit intégré analogique spécialisé, développé principalement pour être associé à des systèmes de réception radio (comme le système FI FM LA1140). Sa fonction principale est de servir de détecteur et sélecteur d'impulsions de bruit (Noise Canceller / Pulse Noise Gate).
Dans les environnements mobiles (autoradios), les signaux radio subissent de fortes interférences impulsionnelles provoquées par l'allumage du moteur ou l'environnement électrique extérieur. Le LA1150 détecte ces pics de bruit parasites à haute fréquence et commande un circuit de blocage (gate) pour isoler temporairement le signal audio pendant la durée de l'impulsion (généralement invisible à l'oreille), garantissant une écoute fluide et dénuée de craquements.
Fabricant : Sanyo
Fonction : Sélecteur d'impulsions de bruit / Suppresseur de parasites pour récepteurs radio.
Application : Élimination des bruits d'allumage moteur dans les lignes FI/audio des autoradios haute fidélité.
Format : Boîtier plastique DIP16 standard (traversant, 16 broches).
Diagnostic Express (Craquements persistants en FM ou perte de dynamique audio) :
Inefficacité du traitement de bruit : Si l'autoradio capte correctement mais laisse passer tous les parasites d'allumage du véhicule, inspectez le circuit périphérique du LA1150. Les condensateurs de filtrage et de temporisation connectés aux broches de détection de seuil de bruit perdent leur capacité avec le temps. Si le seuil interne dérive, la puce ne déclenche plus le blocage des impulsions.
Audio haché ou perte de gain : Si le signal audio FM semble "saccadé" ou subit une distorsion rythmée, le LA1150 s'active peut-être de manière intempestive à cause d'un défaut de sa tension de commande ou d'une fuite sur la ligne de trigger. Découplez ou isolez temporairement la broche de commande de la porte (gate) pour valider si le signal audio redevient propre au repos.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe à 16 broches est vivement conseillé. Ce circuit traitant des signaux de détection fins et rapides, l'isoler de la chaleur directe du fer à souder permet de préserver la sensibilité des comparateurs internes du silicium.
Sensibilité aux parasites de ligne : Le LA1150 doit être parfaitement immunisé contre les variations du rail de puissance de la voiture. Assurez-vous que le condensateur céramique de découplage de 100 nF est soudé au plus près de la broche d'alimentation (VCC) pour bloquer les bruits de commutation haute fréquence.
Nettoyage méticuleux : Un nettoyage minutieux à l'alcool isopropylique pur après soudure est obligatoire. Les courants de fuite résiduels créés par le flux de brasage entre les broches de détection à haute impédance peuvent fausser la constante de temps de blocage du bruit ou modifier le gain des amplificateurs d'impulsions.
