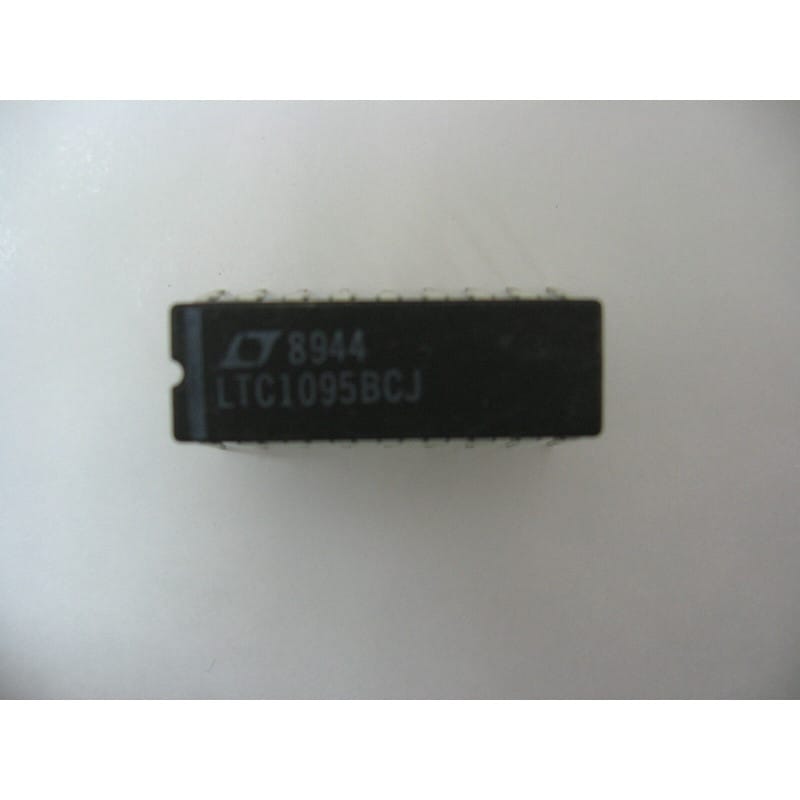

Le LTC1095BCJ (conçu par Linear Technology, désormais Analog Devices) est un système d'acquisition de données monolithique de haute performance et basse consommation. Logé dans un boîtier céramique de haute fiabilité CDIP20 (traversant, 20 broches, avec soudure hermétique verre/frite), ce composant intègre un convertisseur analogique-numérique (CAN / ADC) de 10 bits par approximations successives, un multiplexeur d'entrée configurable, ainsi qu'un circuit d'échantillonnage et de maintien (Sample-and-Hold).
Conçu pour s'interfacer facilement avec les microcontrôleurs et microprocesseurs d'époque via une liaison série synchrone à 3 ou 4 fils (compatible SPI / Microwire), il permet de numériser plusieurs voies analogiques avec une excellente précision tout en optimisant l'encombrement sur le circuit imprimé. Le suffixe B désigne la version de haute précision à linéarité renforcée, tandis que l'indice C spécifie une plage de température commerciale ($0^\circ\text{C}$ à $+70^\circ\text{C}$).
Fabricant : Linear Technology (Analog Devices)
Fonction : Système d'acquisition de données / Convertisseur Analogique-Numérique 10 bits.
Interface : Liaison série synchrone (compatible SPI, configuration logicielle des canaux).
Multiplexeur Interne : Entrées configurables en modes asymétriques (single-ended) ou différentiels.
Boîtier Référence (J) : Céramique hermétique double ligne CDIP20 (Ceramic DIP).
Diagnostic Express (Valeurs numériques figées ou bruitées) :
Contrôle de la tension de référence (VREF) : Le LTC1095 dépend d'une tension de référence externe stable pour établir son échelle de conversion. Si toutes vos mesures numériques plafonnent à la valeur maximale (1023 en 10 bits) ou restent à 0, mesurez immédiatement la tension sur la broche VREF. Si cette tension dérive ou présente du bruit (ondulation), l'intégralité des conversions sera faussée. Utilisez une source de référence de précision dédiée (type LT1019) plutôt que le simple rail d'alimentation du circuit.
Synchronisation et Horloge (Broches SCLK / CLK) : Si la puce ne renvoie aucune donnée sur la ligne de sortie (DOUT), vérifiez à l'oscilloscope la présence des impulsions d'horloge. Ce circuit utilise généralement une horloge pour le processus de conversion interne et une horloge de transmission série. Une absence ou une déformation des fronts d'horloge bloque la machine d'état interne.
Recommandations de Montage :
Support CDIP20 de Haute Qualité : Le boîtier en céramique (CDIP) est plus lourd et plus rigide qu'un boîtier plastique standard. L'utilisation d'un support tulipe à 20 broches dorées ou étamées de qualité professionnelle est fortement recommandée. Cela permet d'isoler la puce du stress thermique lors du brasage sur la carte et facilite grandement le remplacement ou l'étalonnage lors des interventions de maintenance.
Séparation des plans de masse (Analogique vs Numérique) : Pour préserver la résolution de 10 bits sans bruit parasite, portez une attention particulière au routage du PCB. Bien que la puce regroupe les connexions, veillez à ce que la masse analogique (signaux d'entrée et référence) et la masse numérique (lignes SPI et microcontrôleur) se rejoignent en un seul point unique (masse en étoile) situé au plus près de la puce pour éviter que les courants logiques rapides ne polluent les canaux de mesure.
Nettoyage anti-diaphonie : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les broches d'entrée analogique présentent une haute impédance durant la phase d'échantillonnage ; le moindre résidu de flux conducteur ou hydrophile entre les lignes logiques rapides (SCLK, DIN) et les entrées analogiques adjacentes créera un couplage capacitif parasite, injectant des erreurs de conversion systématiques.
