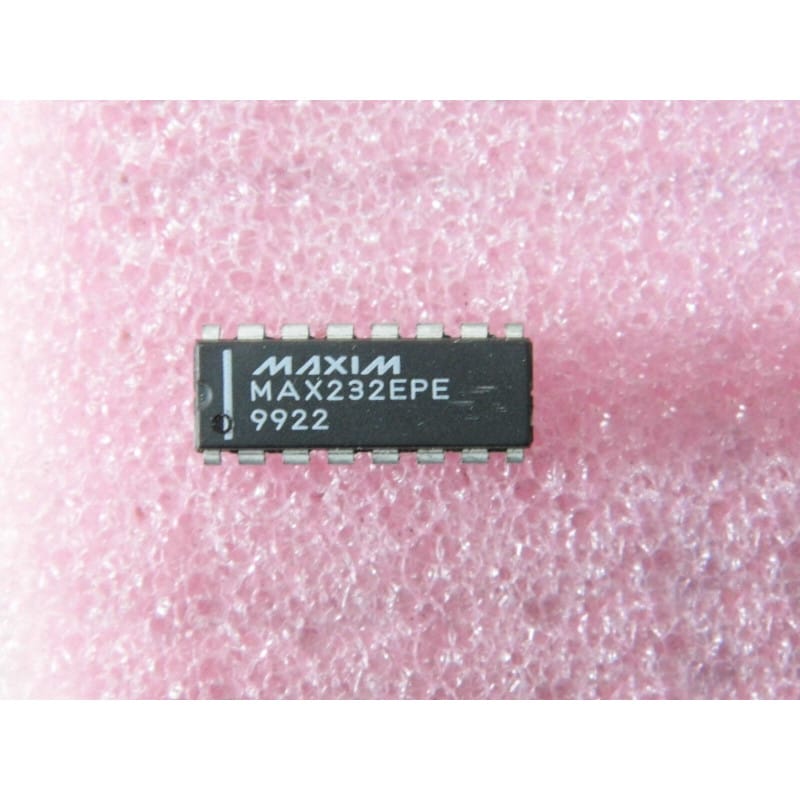

Le MAX232EPE (conçu par Maxim Integrated, désormais Analog Devices) est un circuit intégré monolithique d'interface analogique et logique de haute performance. Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant combine deux drivers (émetteurs) et deux récepteurs de ligne conformes aux spécifications des normes de communication série EIA/TIA-RS-232E et V.28.
Tout comme le modèle LT1081CN vu précédemment, sa force réside dans sa pompe de charge (charge pump) interne munie de condensateurs externes qui génère les tensions d'alimentation de ligne nécessaires (environ +10V et -10V) à partir d'un rail d'alimentation unique de 5 Volts.
La spécificité majeure de la déclinaison E (index MAX232E) réside dans son niveau de protection drastiquement renforcé contre les décharges électrostatiques (ESD). Les broches d'interface RS-232 sont certifiées pour endurer des décharges allant jusqu'à +/-15kV (selon le modèle de corps humain), protégeant efficacement le silicium interne. Le suffixe PE désigne la déclinaison en boîtier plastique DIP pour la plage de température industrielle étendue (-40 °C à +85 °C).
Fabricant : Maxim Integrated (Analog Devices)
Fonction : Transceiver / Convertisseur de niveaux logiques CMOS/TTL vers RS-232 haute protection.
Configuration : 2 émetteurs (Drivers) + 2 récepteurs indépendants.
Protection ESD Maximale (Série E) : Jusqu'à +/-15 kilovolts sur les entrées/sorties de ligne RS-232.
Alimentation : Unique de +5 V (convertisseur de tension interne par pompe de charge à 4 condensateurs).
Format : Boîtier plastique DIP16 standard (traversant, 16 broches).
Diagnostic Express (Blocage de la communication ou surchauffe anormale) :
Contrôle des condensateurs de pompe de charge : Le MAX232EPE nécessite 4 condensateurs externes pour faire fonctionner ses multiplicateurs de tension. Si les signaux RS-232 restent plats, mesurez les tensions continues sur la broche 2 (V+) et la broche 6 (V-). Vous devez obtenir environ +10V et -10V. Si ces valeurs sont absentes, inspectez la valeur des condensateurs installés sur votre carte d'époque : selon les sous-versions de puces, ils peuvent être de 1 microfarad ou de 0,1 microfarad. Un condensateur chimique séché ou dont l'impédance a dérivé écroulera la tension de la pompe de charge.
Consommation en cas de court-circuit en ligne : Bien que protégé contre les décharges statiques majeures sur ses lignes externes, un court-circuit prolongé ou permanent sur le port de sortie peut amener le composant à chauffer de manière notable.
Recommandations de Montage :
Support DIP16 Obligatoire : Placé en ligne de front sur les ports de communication série (liaisons vers les automates, terminaux ou calculateurs d'atelier), ce transceiver encaisse directement les boucles de masse destructrices dues aux différences de potentiel entre les appareils connectés. L'utilisation d'un support tulipe à 16 broches est indispensable pour permettre un remplacement instantané lors des opérations de maintenance curative.
Implantation des composants passifs : Pour éviter que les pointes de commutation à haute fréquence de la pompe de charge ne perturbent les circuits logiques et microcontrôleurs environnants, disposez les 4 condensateurs au plus près du boîtier du MAX232EPE.
Nettoyage anti-bruit : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est obligatoire. Les broches d'entrées logiques TTL/CMOS (broches 11 et 12) présentant une haute impédance, la présence de résidus de flux de brasage conducteurs ou humides à proximité des broches à forte tension RS-232 (+/-10V) générera des corruptions de trames ou des erreurs de bits intermittentes lors des transmissions de données à haute vitesse (jusqu'à 120 kbps).
