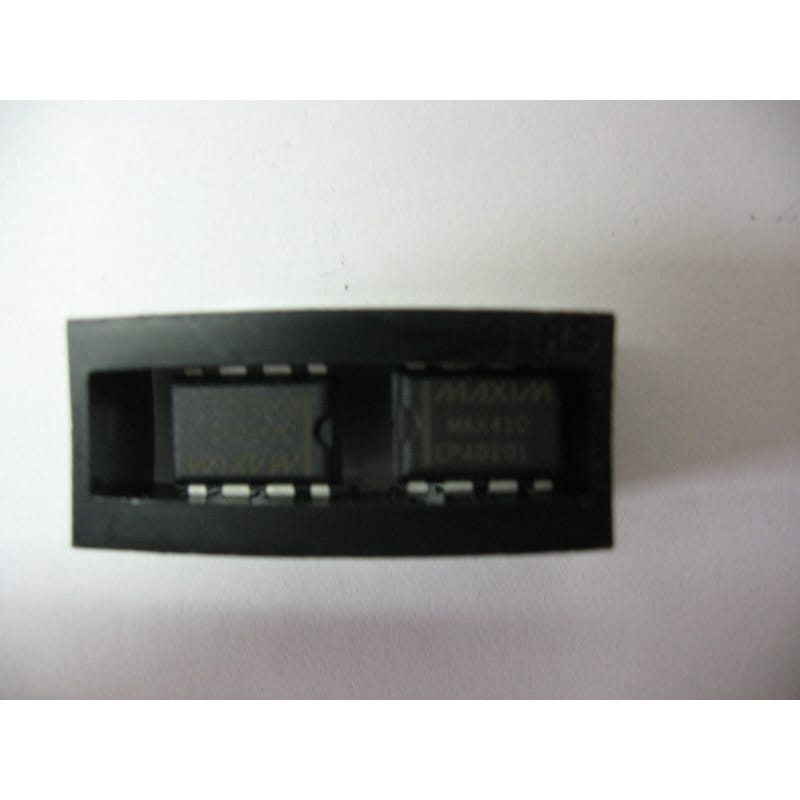

Le MAX410EPA (conçu par Maxim Integrated, désormais Analog Devices) est un circuit intégré analogique monolithique d'exceptionnelle performance, configuré comme un amplificateur opérationnel unique (mono). Logé dans un boîtier DIP8 standard (traversant, 8 broches), ce composant se distingue par sa combinaison unique d'une vitesse de balayage élevée et d'un niveau de bruit extrêmement bas, spécifiquement optimisé pour l'instrumentation médicale de précision, l'acquisition de données à haute résolution et le traitement de signaux analogiques de très faible amplitude.
Le suffixe EPA désigne la déclinaison en boîtier plastique DIP standard à 8 broches, certifiée pour fonctionner sur la plage de température industrielle étendue (-40 °C à +85 °C). Sa conception interne avancée offre une tension de décalage d'entrée (offset) minimale et une dérive thermique ultra-faible.
Fabricant : Maxim Integrated (Analog Devices)
Fonction : Amplificateur opérationnel de précision à ultra-faible bruit.
Densité de bruit en tension : Exceptionnellement basse (~2,4 nV/√Hz à 1 kHz), idéale pour les préamplificateurs de capteurs de haute sensibilité.
Faible courant de repos : Consommation maîtrisée par rapport aux amplificateurs ultra-rapides classiques de cette catégorie.
Format : Boîtier plastique DIP8 standard (traversant, 8 broches).
Gamme de température (Série E) : Industrielle étendue (-40 °C à +85 °C).
Diagnostic Express (Tension de décalage anormale ou saturation en sortie) :
Sensibilité à la qualité de l'alimentation : Le MAX410EPA exige des rails d'alimentation symétriques (généralement de +/-5V à +/-15V) extrêmement propres et stables. Si vous observez une tension continue résiduelle importante en sortie alors que les entrées sont équilibrées, mesurez les rails au plus près des broches 7 (V+) et 4 (V-). Un déséquilibre de tension ou une ondulation (ripple) sur l'alimentation se répercute directement sur l'étage différentiel d'entrée.
Protection des entrées : Assurez-vous que les signaux appliqués sur les broches d'entrée (2 et 3) ne dépassent pas les rails d'alimentation. L'absence de diodes de clamp externes ou de résistances de limitation en cas de surtension peut dégrader de manière irréversible le bruit de fond du silicium ou détruire l'étage de précision.
Recommandations de Montage :
Support DIP8 vs Soudage Direct (Le dilemme du bruit) : Pour vos bancs d'essai ou phases de développement, un support tulipe à 8 broches de haute qualité est parfaitement adapté. Cependant, pour l'application finale de précision, le soudage direct sur le PCB est vivement recommandé. Les contacts d'un support peuvent introduire des résistances de contact parasites et des couples thermoélectriques microscopiques (effet Seebeck) qui génèrent une dérive de tension d'offset inacceptable pour une puce de cette classe.
Stratégie de découplage strict : Pour préserver les performances en bruit et éviter toute auto-oscillation due au gain élevé de la puce, soudez un condensateur céramique multicouche (MLCC) de 100 nF en parallèle avec un condensateur au tantale de 2,2 à 4,7 microfarads au plus près de chaque broche d'alimentation (V+ et V-) vers un plan de masse solide.
Nettoyage anti-courants de fuite : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est obligatoire. Les entrées du MAX410EPA fonctionnant avec des impédances très élevées pour minimiser les courants de polarisation, la moindre trace de flux de soudure acide, carbonisé ou humide peut créer un chemin conducteur parasite de quelques mégohms, ce qui faussera complètement la tension d'offset d'entrée et ruinera la précision du montage.
