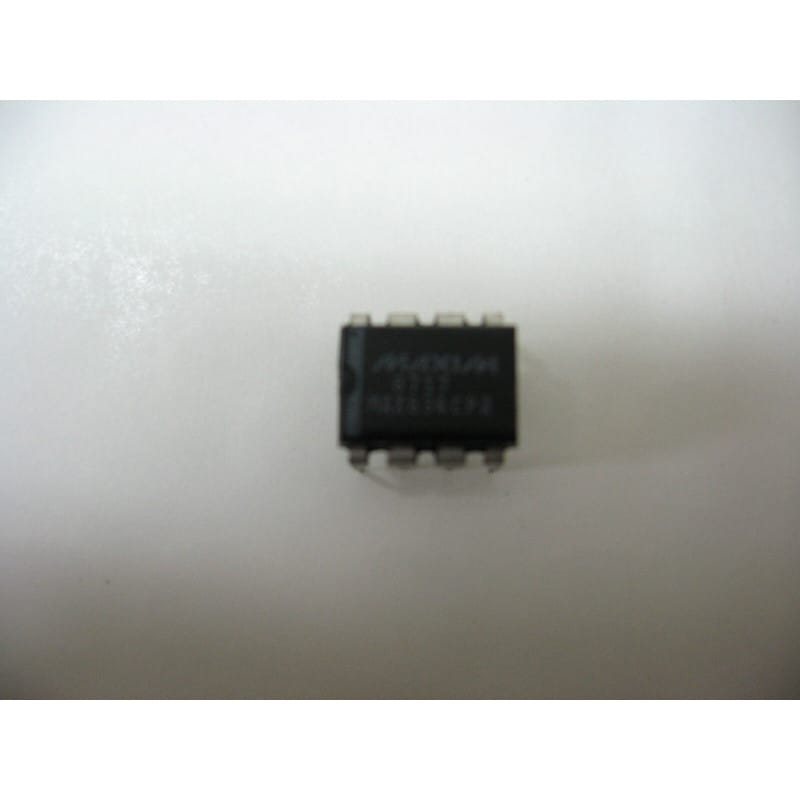

Le MAX634CPA (conçu par Maxim Integrated, désormais Analog Devices) est un circuit intégré analogique de puissance monolithique très polyvalent, configuré comme un régulateur à découpage CMOS multi-mode. Logé dans un boîtier DIP8 standard (traversant, 8 broches), ce composant d'époque est spécialement conçu pour générer une tension de sortie stable (positive ou négative) à partir d'une source d'alimentation plus faible ou de polarité inversée.
Sa flexibilité unique lui permet d'être configuré selon les besoins du circuit en mode élévateur de tension (Boost) ou en mode inverseur de polarité (permettant par exemple de créer un rail négatif de -5 V ou -15 V à partir d'une tension positive unique de +5 V). Il intègre en interne l'oscillateur, le circuit de contrôle de rétroaction (Feedback), un comparateur de détection de batterie faible, ainsi qu'un transistor de commutation de puissance (MOSFET) capable de gérer des courants de commutation modérés.
Fabricant : Maxim Integrated (Analog Devices)
Fonction : Régulateur de tension à découpage ajustable multi-mode (Élévateur / Inverseur).
Courant de commutation max. : Environ 525 mA au niveau du transistor interne.
Fréquence de découpage : Ajustable par condensateur externe (généralement calibrée jusqu'à 75 kHz).
Consommation au repos : Très faible, typique de la technologie CMOS de Maxim (~100 microampères), idéale pour prolonger la durée de vie des batteries.
Format : Boîtier plastique DIP8 standard (traversant, 8 broches).
Gamme de température (Série C) : Commerciale ($0^\circ\text{C}$ à $+70^\circ\text{C}$).
Diagnostic Express (Pas de tension négative ou effondrement en charge) :
Contrôle de la topologie externe (Le sens des composants) : Le montage inverseur ou élévateur dépend entièrement de la disposition de trois composants externes stratégiques : l'inductance, la diode Schottky et le condensateur de filtrage. Si vous utilisez la puce pour générer un rail négatif (le cas le plus fréquent pour alimenter vos amplificateurs opérationnels de précision comme le MAX410EPA) et que la tension reste à 0 V, inspectez immédiatement le sens de la diode Schottky (type 1N5817/1N5819) et du condensateur électrolytique de sortie. En mode inverseur, la cathode de la diode est à la masse et la borne positive du condensateur de sortie est également reliée à la masse. Une inversion ici bloque le découpage ou détruit instantanément les passifs.
Oscillateur bloqué : Si le circuit ne découpe pas, vérifiez le petit condensateur raccordé à la broche Cx. Ce composant détermine la fréquence de l'horloge interne. S'il est en court-circuit ou absent, la machine d'état s'arrête.
Recommandations de Montage :
Support DIP8 Tulipe : Pour vos cartes d'expérimentation ou prototypes de convertisseurs d'alimentation, un support tulipe à 8 broches de haute qualité est parfaitement adapté et fortement recommandé. Cela vous permet d'isoler la puce des contraintes thermiques de brasage et facilite les interconnexions lors des tests.
Routage des boucles de courant : Même si la fréquence de travail est modérée (quelques dizaines de kilohertz), les courants commutés par le transistor interne engendrent des transitoires rapides. Câblez l'inductance, la diode et le condensateur de sortie au plus près des broches du MAX634CPA avec des liaisons courtes et larges pour éviter les pointes de tension induites par les pistes parasites.
Nettoyage anti-dérive : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est obligatoire. La broche de rétroaction (VOUT SENSE / LBI) possède une impédance élevée ; tout film de flux de soudure résiduel ou humide faussera le rapport du pont diviseur externe, entraînant une dérive de la tension de sortie finale ou une instabilité du signal.
