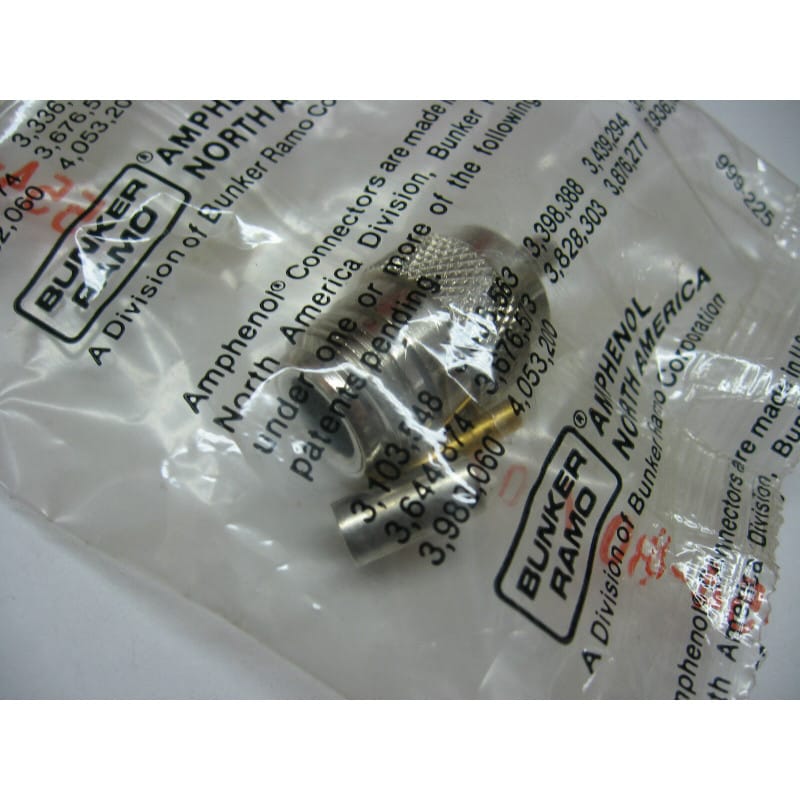

Fiche / embase coaxiale RF droite de qualité professionnelle / classe militaire au format Type N Femelle à assemblage par sertissage, fabriquée par Amphenol (Référence d'origine : 999-225 / 999225).
Ce connecteur de puissance RF à filetage robuste (5/8-24 UNEF) est dimensionné pour le montage sur câble coaxial souple 50 Ohms de type RG-58, RG-58C/U, KX-15 ou KX-23 (diamètre extérieur de gaine ~4,9 mm à 5,1 mm). Conçu pour garantir une impédance parfaite de 50 Ohms du courant continu (DC) jusqu'à 11 GHz, il assure une excellente tenue aux intempéries et une faible perte d'insertion, idéal pour les liaisons d'antennes radio, les répéteurs, les baies de puissance et la métrologie RF. Matériel neuf d'atelier / New Old Stock.
Fiche / Embase Coaxiale RF / Marque : Amphenol / Référence Produit : 999-225 (999225) / Format Connecteur : Type N Femelle Droit (N Female Jack) / Câbles Compatibles : RG-58, RG-58A/U, RG-58C/U, KX-15, KX-23 (Coaxial 50 Ohms, Gaine Extérieure ~5,0 mm) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 11 GHz / Tension Max. : 1 500 V RMS / Verrouillage Vissé : Filetage Standard 5/8-24 UNEF / Mode d'Assemblage : Contact Central Femelle (Douille) à Souder ou à Sertir + Tresse à Sertir (Crimp Attachment) / Corps Laiton Traité Nickelé / Contact Central Bronze/Cuivre au Beryllium Traité Plaquage Argenté ou Doré / Diélectrique PTFE (Téflon) / Neuf. Composant de câblage d'antennes, de liaisons radio VHF/UHF/SHF, d'émetteurs et d'instrumentation.
Marque / Fabricant : Amphenol (Référence mondiale en connectique RF haute fiabilité).
Référence Produit : 999-225 / 999225.
Format & Orientation : Type N Femelle Droit (N-Type Female Straight Jack).
Câbles Coaxiaux Compatibles :
Types : RG-58 / RG-58A/U / RG-58C/U / KX-15 / KX-23 (gaine extérieure ~4,9 mm à 5,1 mm, âme centrale ~0,9 mm).
Impédance Nominale : 50 Ohms.
Performances Haute Fréquence (RF) :
Gamme de Fréquences : 0 à 11 GHz (DC à 11 000 MHz).
Tension de Service Max. : 1 500 V RMS (Excellente tenue en puissance RF).
Faible ROS / VSWR : Moins de 1,15 jusqu'à 6 GHz.
Système d'Assemblage (Crimp) :
Âme Centrale : Contact femelle (douille) à souder au fer de précision ou à sertir.
Tresse de Blindage : Sertissage hexagonal à 360° par bague / douille de retenue (ferrule).
Matériaux & Construction Amphenol :
Corps & Filetage : Laiton usiné lourd avec plaquage Nickel anticorrosion résistant aux contraintes d'atelier et d'extérieur.
Contact Central Femelle : Bronze au béryllium usiné avec plaquage Argenté ou Or pour une résistance de jonction minimale.
Isolant Diélectrique : PTFE (Téflon) pur haute performance (-65 °C à +165 °C).
État : Neuf d'atelier.
Outillage d'Atelier Recommandé :
Pince à sertir RF munie d'une matrice hexagonale standard pour câble RG-58 (empreinte douille .213" / ~5,41 mm et empreinte broche .068" / ~1,72 mm).
Procédure de Dénudage & Montage du Câble RG-58 :
Enfiler la Douille : Glisser la bague de sertissage métallique sur la gaine du câble RG-58 avant tout dénudage.
Dénudage du Câble :
Dénuder la gaine extérieure sur environ 13,0 mm.
Épanouir la tresse de blindage et la rabattre sur la gaine sur environ 6,0 mm.
Dénuder le diélectrique interne sur environ 3,0 mm pour dégager l'âme du câble.
Douille Centrale Femelle : Insérer l'âme du câble dans la douille centrale dorée/argentée. Effectuer le brasage au fer très fin (330 °C - 350 °C) par le trou de visite ou sertir avec l'empreinte dédiée.
Insertion dans le Corps : Glisser l'ensemble dans le corps du connecteur jusqu'à la butée mécanique du diélectrique en Téflon. La tresse vient recouvrir l'épaulement moleté arrière du corps.
Sertissage de la Tresse : Remonter la douille par-dessus la tresse et le fût, puis sertir fermement avec la matrice hexagonale .213".
