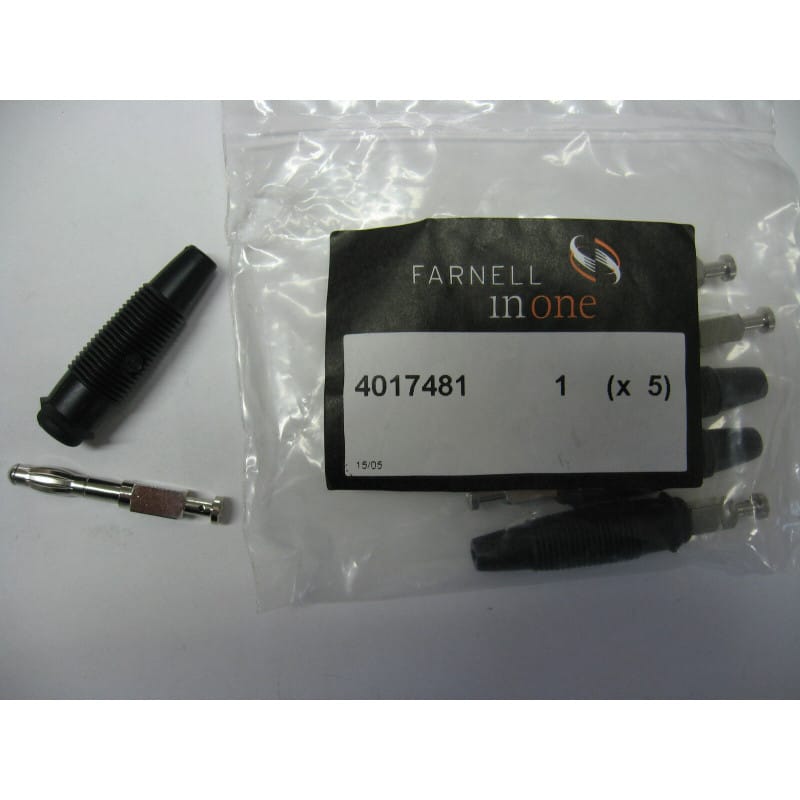

Lot de 5 fiches / prises bananes mâles 4 mm de couleur noire à souder, de qualité professionnelle / classe instrumentation et laboratoire, fabriquées par le spécialiste allemand de la connectique de mesure Hirschmann Test & Measurement / SKS Kontakttechnik (Référence produit : LAS 30 / LAS30).
Spécialement conçues pour la confection de cordons de mesure à haute conductivité et faible résistance de passage, ces fiches bananes robustes intègrent un contact lamellé à ressort cage / lanterne en cuivre au béryllium nickelé ou doré. Elles acceptent des câbles souples de forte section allant jusqu'à 1,5 mm² à 2,5 mm² pour des courants continus importants jusqu'à 30 A. Le fût arrière évidé permet un brasage au fer direct, fluide et très résistant à l'arrachement mécanique. Le manche isolant souple en PVC/Polyamide noir intègre un détrompeur et une protection anti-pliure pour prolonger la durée de vie de vos cordons de test d'atelier. Matériel neuf sous packaging d'atelier.
Lot de 5 Fiches Bananes Mâles 4 mm / Marque : HIRSCHMANN (SKS Kontakttechnik - Allemagne) / Référence Fabricant : LAS 30 (Série LAS30 Black) / Format Connecteur : Prise / Fiche Banane Mâle 4 mm Droite à Souder (4 mm Male Banana Plug - Solder Termination) / Couleur du Corps Isolant : Noir / Type de Raccordement : Fût Arrière à Souder au Fer (Solder Terminal) / Diamètre Contact : Mâle 4 mm avec Cage/Lanterne Multi-Lames à Ressort / Section Câble Acceptée : Conducteur Souple jusqu'à 1,5 mm² - 2,5 mm² (AWG 16 à AWG 14 / Ø Extérieur Gaine jusqu'à 4,2 mm) / Tension Nominale : 30 V AC / 60 V DC (CAT I) / Courant Nominal Max. : 30 A / Résistance de Contact : < 3 mOhms / Contacts : Laiton Usiné Lourd Traité Nickelé / Doré avec Lanterne en Cuivre au Béryllium / Manchons Isolants : PVC Souple / Polyamide Injecté Noir (UL94 V-2) / Température d'Utilisation : -25 °C à +70 °C / Neuf d'Atelier. Composant de câblage haute performance pour cordons de mesure sur mesure, alimentations stabilisées de laboratoire, bancs de test, amplificateurs et instrumentation d'atelier.
Marque / Fabricant : Hirschmann Test & Measurement / SKS Kontakttechnik (Excellence allemande en matériel de test et mesure).
Référence Produit : LAS 30 (Série standardisée 4 mm à souder).
Format & Diamètre : Fiche Banane Mâle 4 mm standard universelle compatible avec toutes les douilles et bornes d'instrumentation.
Technologie de Contact Lanterne (Spring-Loaded Cage) :
Ressort Multi-Lames : Contact mâle équipé d'une lanterne élastique en cuivre au béryllium assurant une pression constante sur toute la surface de la douille.
Résistance Ultra-Faible : Résistance de passage inférieure à 3 m$\Omega$, évitant l'échauffement sous fort courant et garantissant une grande précision de mesure.
Capacité de Charge & Raccordement :
Courant Nominal Max. : 30 A continu.
Mode d'Assemblage : Fût arrière à brasage direct au fer pour conducteur souple jusqu'à 2,5 mm².
Matériaux & Ergonomie :
Contact & Broche : Laiton usiné haute qualité traité par plaquage Nickelé (ou Doré selon version) anticorrosion.
Manchon Isolant : Capuchon souple noir antidérapant avec passe-câble résistant aux chocs et aux flexions répétées.
État : Neuf d'atelier.
Avantages du Modèle Hirschmann LAS 30 à Souder :
La jonction soudée offre une résistance mécanique à l'arrachement bien supérieure aux fiches à vis et élimine tout risque d'oxydation de l'âme en cuivre au fil du temps.
La lanterne en cuivre-béryllium conserve son élasticité même après des milliers d'injections dans les borniers de laboratoire.
Procédure d'Assemblage en Atelier :
Préparation du Manchon :
Glisser le capuchon souple isolant noir sur le câble avant tout dénudage.
Dénudage & Étamage du Câble :
Dénuder le conducteur souple (1,5 mm² ou 2,5 mm²) sur environ 5 mm à 6 mm.
Torsader les brins et les étamer légèrement au fer à souder.
Brasage sur le Fût :
Chauffer le fût arrière évidé de la fiche LAS 30 avec le fer (réglé entre 340 °C et 360 °C).
Insérer le brin étamé dans la gorge et faire couler de l'étain fluide jusqu'à remplir le fût de brasure.
Montage Final :
Laisser refroidir la soudure, puis faire glisser le manchon isolant noir par-dessus la structure métallique jusqu'au clipsage/verrouillage complet sur la gorge de la fiche.
