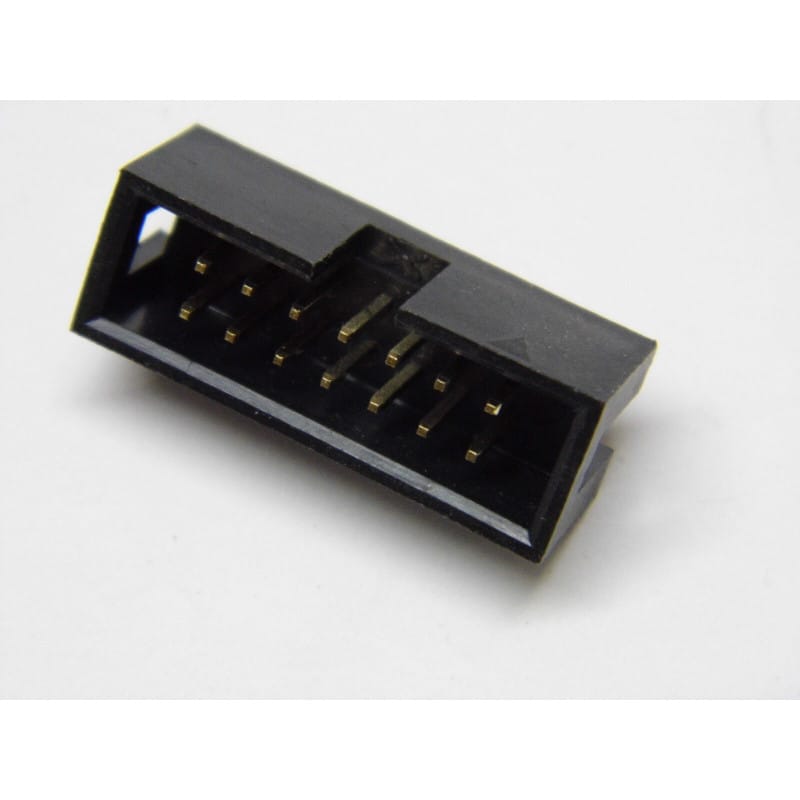

Lot de 5 connecteurs / embases mâles droits HE10 / HE14 de 14 contacts (2 x 7 broches) de qualité professionnelle et industrielle, conçus pour le montage traversant vertical / à piquer sur circuit imprimé (THT / Through-Hole Technology).
Spécialement conçues pour l'enfichage vertical direct de connecteurs femelles auto-dénudants (IDC) sur nappe méplat 14 voies, ces embases dites « à piquer » intègrent une jupe plastique d'encadrement avec détrompeur central encastré, sans encombrer la carte par de grands leviers d'éjection. Ce format compact (low-profile) est idéal pour les environnements où la hauteur disponible est limitée ou lorsque la densité de composants autour du connecteur est élevée. Le pas standardisé de 2,54 mm (0.1") garantit une compatibilité totale avec les typons et cartes de test industrielles. Matériel neuf sous packaging d'atelier.
Embase Mâle Droite PCB HE10 à Piquer / Format : Connecteur Mâle Droit Encapuchonné à Piquer (Straight Male Shrouded Header - Low Profile) / Nombre de Contacts : 14 Voies Actives (2 Rangées x 7 Pins au Pas de 2,54 mm) / Type de Montage : Traversant à Piquer / Souder sur PCB (THT) / Détrompage : Encoche Centrale de Guidage (Polarized Center Keyway) / Contacts : Laiton Usiné Traité Plaqué Or / Flash Or sur Zone de Contact / Corps Isolant : Thermoplastique PBT Noir Auto-Extinguible (UL94V-0) / Courant Nominal Max. : 1 A à 1,5 A par contact / Tension Max. : 250 V AC/DC / Neuf d'Atelier. Composant d'interconnexion pour bus de données 14 voies, cartes mères, liaisons inter-cartes verticales et interfaces nappe.
Contenu du Lot : Lot de 5 connecteurs HE10 14 broches mâles droits à piquer identiques.
Format & Standard : HE10 / HE14 / DIN 41651 – 14 contacts (2 x 7 positions).
Pas Standardisé (Pitch) : 2,54 mm x 2,54 mm (0.1" x 0.1" entre broches et entre rangées).
Orientation & Format Low-Profile :
Broches Droites (180°) : Raccordement vertical perpendiculaire à la carte imprimée.
Design Compact (Sans Oreilles) : Empreinte sur carte minimale pour un gain de place optimal sur le circuit imprimé.
Sécurité & Détrompage Mécanique :
Jupe de Protection (Shrouded Header) : La cage plastique entoure complètement les broches mâles pour éviter toute tordure accidentelle des pins.
Détrompeur Central : Encoche de détrompage intégrée garantissant l'insertion dans le bon sens du connecteur nappe femelle.
Spécifications Électriques & Matières :
Broches Mâles : Laiton usiné avec plaquage Or / Flash Or pour réduire la résistance de passage et garantir une parfaite tenue à l'oxydation.
Isolant Plastique : Thermoplastique PBT noir haute résistance thermomécanique (UL94V-0).
Courant Max. / Tension : 1 A par voie / 250 V AC/DC.
État : Neuf d'atelier.
Avantages du Connecteur Mâle à Piquer (Sans Oreilles) :
Permet un gain de surface significatif sur le circuit imprimé par rapport aux versions à verrous/oreilles.
Parfaitement adapté à l'intégration dans des boîtiers plats où l'espace disponible en périphérie du connecteur est restreint.
Conseils de Pose & Brasage en Atelier :
Vérification de l'Empreinte PCB : Prévoir sur le typon une matrice de 2 x 7 trous au pas de 2,54 mm (perçage standard Ø 0,9 mm à 1,0 mm).
Positionnement : Inserer les 14 picots dans les perçages de la carte et plaquer fermement le corps de l'embase contre le PCB pour assurer l'équerrage parfait à 90°.
Brasage au Fer :
Régler le fer à souder entre 320 °C et 340 °C.
Braser d'abord une broche de coin pour bloquer l'embase.
Souder ensuite les 13 autres broches avec un apport d'étain fluide sans créer de ponts d'étain entre les pastilles.
