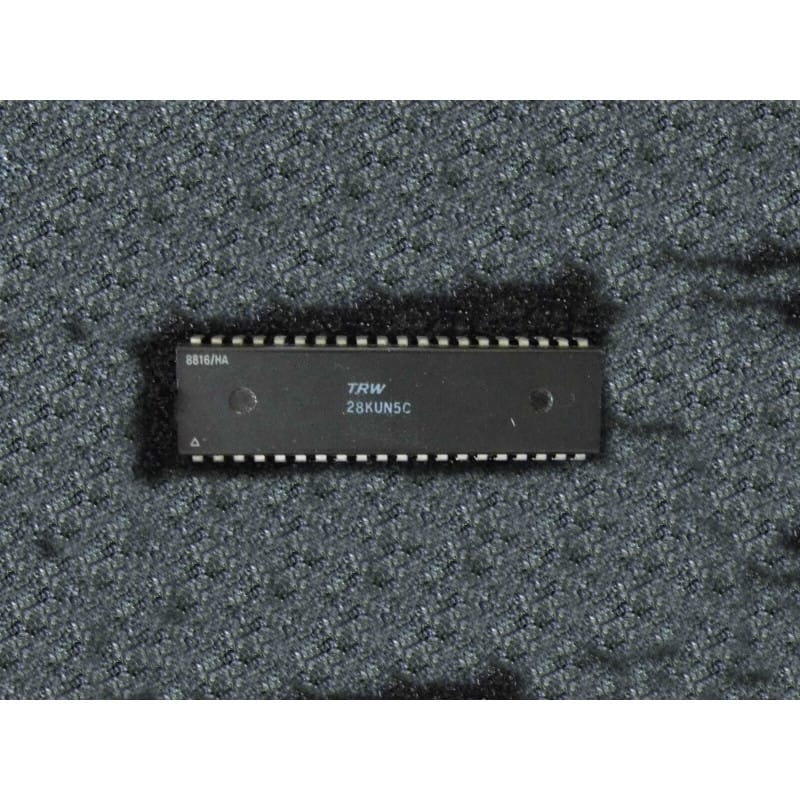

Le 28KUN5C est un microcontrôleur ou processeur système spécialisé, produit par TRW sous licence ou en partenariat pour les architectures Sharp. Il servait de cerveau central pour la gestion des fonctions utilisateur, du bus de contrôle interne et des protocoles de communication dans les équipements audiovisuels et moniteurs Sharp des années 80 et 90.
Fabricant réel : TRW (sous spécification Sharp).
Architecture : Contrôleur système dédié à l'intégration dans les châssis Sharp.
Format : Boîtier DIP40, conçu pour un montage traversant robuste.
Identification date : Code 8816/HA (indiquant une fabrication en semaine 16 de l'année 1988).
Fonction : Gestion du séquencement de démarrage, interface avec la mémoire EEPROM (type 24C02) et pilotage des fonctions système.
Diagnostic Express (Blocage au démarrage) :
Bus de données : Si le système ne réagit pas, vérifiez le bus I2C ou les lignes de données reliant ce contrôleur à votre mémoire EEPROM 24C02. Une corruption de la mémoire ou un bus bloqué empêchera le 28KUN5C de charger ses paramètres de configuration.
Alimentation logique : Vérifiez la stabilité du rail 5 V. Une ondulation sur l'alimentation de ce contrôleur peut causer des erreurs de calcul ou des plantages du programme interne.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est impératif. La fragilité thermique des processeurs à 40 broches impose d'éviter le contact direct avec le fer à souder. Le support facilitera également vos tests croisés en cas de diagnostic complexe sur le système de contrôle.
Découplage : Assurez-vous d'avoir au moins deux condensateurs de 100 nF placés aux extrémités opposées du boîtier (proche des broches d'alimentation) pour filtrer efficacement les bruits de commutation.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La densité des broches sur ce DIP40 rend le composant vulnérable aux fuites de courant causées par les résidus de flux, ce qui pourrait déstabiliser les entrées de contrôle sensibles.
