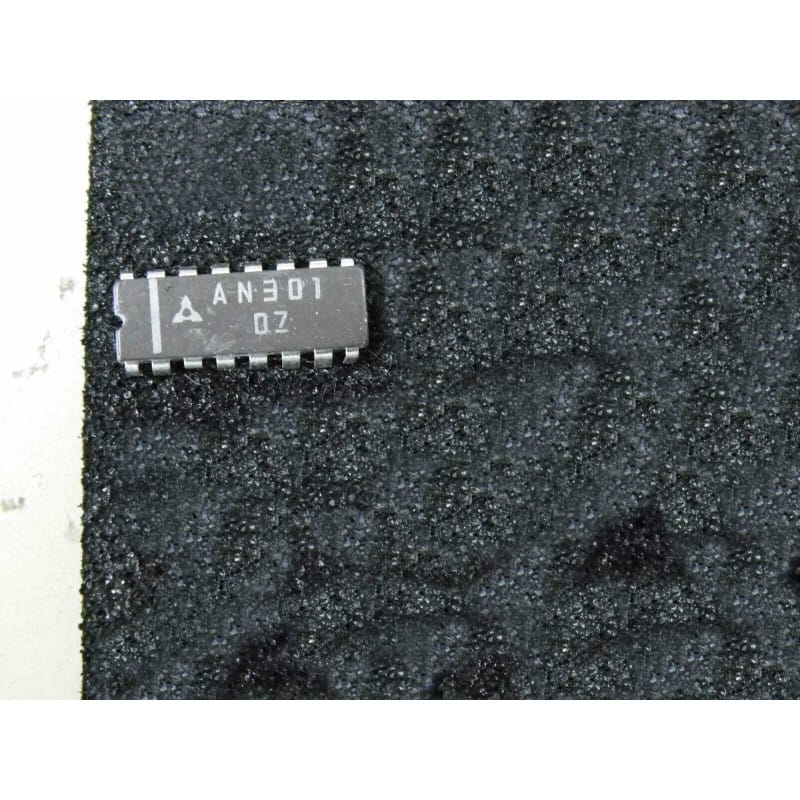

Le AN301 est un circuit intégré de contrôle dédié à la gestion des asservissements (servo-contrôle) dans les magnétoscopes (VTR). Ce composant assurait la précision de la vitesse du tambour de tête vidéo et du défilement de la bande, essentiels pour garantir une lecture stable de l'image et une synchronisation parfaite avec les signaux de contrôle de la bande.
Fabricant : Mitsubishi Electric
Fonction : Contrôleur servo pour systèmes mécaniques de magnétoscope (VTR).
Application : Régulation de vitesse, phase et asservissement des moteurs de tambour (drum) et de cabestan.
Format : Boîtier DIP16 (traversant).
Diagnostic Express (Instabilité de lecture ou absence de synchronisation) :
Boucle d'asservissement : Si le tambour ne tourne pas à la bonne vitesse ou "décroche", vérifiez les signaux de rétroaction (tachy ou impulsions capteur) arrivant sur le AN301. Un défaut de signal ici empêche toute régulation correcte.
Tension d'alimentation : Les circuits servo sont sensibles aux variations de tension. Assurez-vous que le filtrage du rail d'alimentation du AN301 est irréprochable ; tout ripple excessif peut introduire du jitter (instabilité de phase).
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est recommandé. Étant donné que ces systèmes mécaniques sont complexes à diagnostiquer, la possibilité de remplacer facilement le circuit intégré facilite grandement les tests de dépannage croisés.
Découplage : Un condensateur de 100 nF au plus près de la broche VCC est nécessaire pour stabiliser le fonctionnement interne du contrôleur lors des commutations de charge des moteurs.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La présence de flux sur les entrées haute impédance du servo-contrôleur peut fausser les mesures de phase et provoquer des instabilités de lecture intermittentes.
