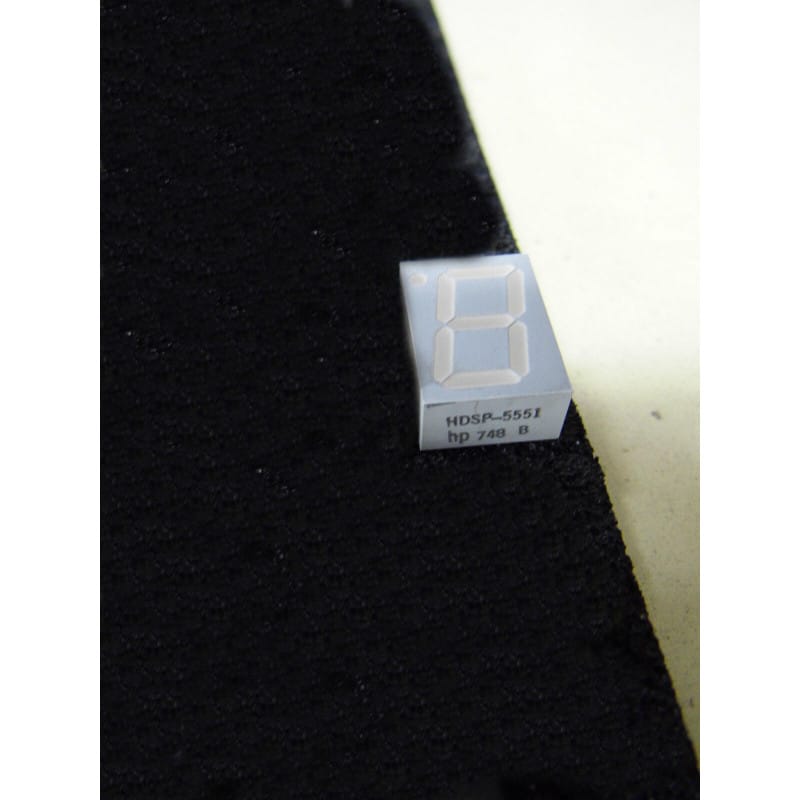

Le HDSP-5551 (conçu à l'origine par la division composants de Hewlett-Packard (HP), devenue Agilent Technologies puis Avago / Broadcom) est un afficheur alphanumérique à sept segments à LED monolithique d'une grande clarté visuelle. Logé dans un boîtier industriel compact à 10 broches (DIP10), ce composant haut de gamme possède une hauteur de caractère standard de 14,2 mm (0,56 pouce).
La particularité essentielle du HDSP-5551 réside dans sa configuration électrique en Anode Commune et sa couleur d'émission Rouge Haute Efficacité (High Efficiency Red / HER). Sa conception optique avancée utilise des segments teintés et une surface de boîtier contrastée (grise) pour garantir une lisibilité exceptionnelle et homogène, même sous un fort éclairage ambiant ou en cas de lecture grand angle.
Fabricant : Hewlett-Packard / Agilent / Avago (Broadcom)
Type d'Afficheur : 7 segments + point décimal à droite (Right Hand Decimal Point).
Configuration Électrique : Anode Commune (Common Anode).
Couleur de Luminescence : Rouge Haute Efficacité (HER - longueur d'onde dominante d'environ 635 nm).
Format Mécanique : Boîtier DIP10 standard (traversant, broches espacées de 2,54 mm, largeur de rangée de 15,24 mm / 600 mils).
Quantité du lot : 2 pièces identiques (idéal pour former un affichage à 2 chiffres ou pour le remplacement symétrique d'une paire).
État : Circuits authentiques, neufs de stock d'époque (NOS).
Diagnostic Express (Segment mort, luminosité faiblarde ou déséquilibrée) :
Le piège de la commande en Anode Commune : Sur le HDSP-5551, toutes les anodes (pôles positifs) des LED internes sont reliées ensemble sur les broches d'alimentation commune (généralement les broches 3 et 8). Pour allumer un segment, votre circuit de commande (comme le pilote SAB3064P ou les lignes d'un microcontrôleur P8031) doit impérativement mettre la broche du segment correspondant à la masse (0V) via une résistance de limitation. Si un chiffre entier refuse de s'allumer, vérifiez en priorité la présence du rail positif (ex: +5V) sur les broches d'anode commune.
Contrôle des résistances de limitation individuelles : Ne branchez jamais les broches de segments (les cathodes) directement à la masse sans résistance série. Les LED à haute efficacité de HP possèdent une tension directe basse (environ 2,0V typique). Sans résistance de limitation individuelle (généralement entre 220 Ohms et 470 Ohms pour une alimentation en 5V), le segment absorbera un courant destructeur, ce qui fera griller la puce ou l'étage de commande du décodeur. Si un segment éclaire beaucoup plus fort que ses voisins, sa résistance associée est probablement en court-circuit.
Recommandations de Montage :
Supports DIP10 ou Barrettes Sécables Tulipes : Installés en façade et soumis aux manipulations ou aux vibrations des boutons poussoirs environnants, ces afficheurs gagnent à être montés sur des barrettes de supports tulipes de haute qualité. Cela protège le boîtier plastique de la chaleur du fer à souder, évite de ternir la face avant avec des vapeurs de flux, et permet un remplacement instantané sans dessoudage.
Sensibilité aux décharges électrostatiques (ESD) : Bien que les LED soient plus tolérantes que la logique MOS (comme sur le SAA1289E), les décharges statiques sur les broches exposées d'un afficheur non soudé peuvent créer des micro-claquages internes. Cela se traduit par un segment qui devient subitement plus faible ou qui scintille de façon aléatoire. Portez votre bracelet antistatique lors de la manipulation.
Nettoyage de la face optique : Un nettoyage à l'alcool isopropylique pur est parfait pour éliminer les traces de doigts ou de résidus sur les broches, mais utilisez-le avec parcimonie sur la face avant texturée. Évitez absolument les solvants agressifs (comme l'acétone ou certains nettoyants de flux de soudure bon marché) qui attaqueraient irrémédiablement le film plastique teinté des segments et le plastique gris du boîtier, blanchissant l'afficheur et ruinant son contraste.
