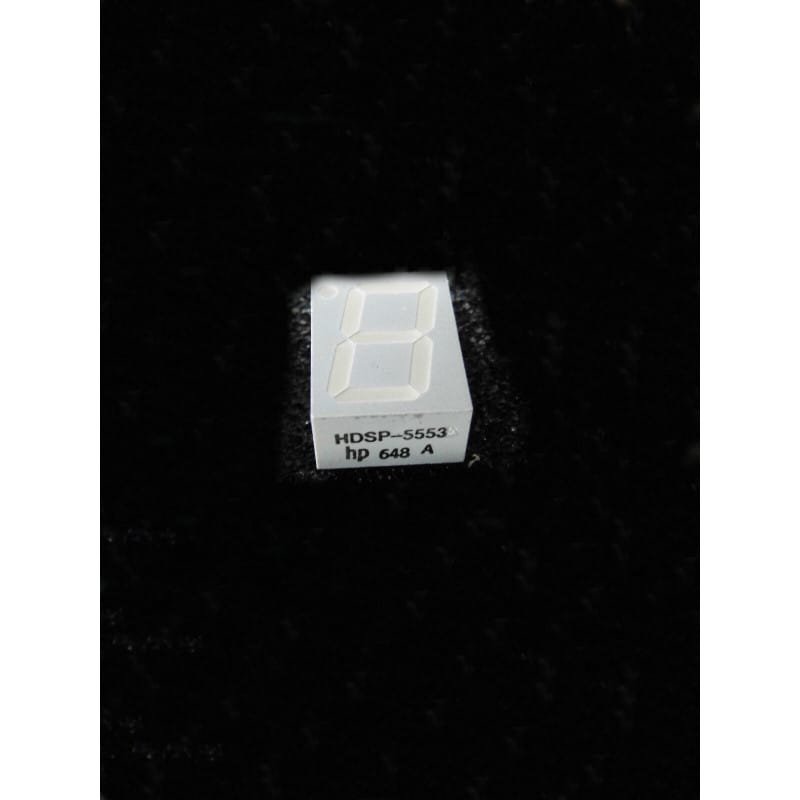

Le HDSP-5553 (conçu par Hewlett-Packard/Agilent) est un afficheur numérique 7 segments à cathode commune, doté d'une hauteur de chiffre de 14,2 mm (0,56 pouce). Ce composant est reconnu pour sa haute luminosité, sa grande fiabilité et sa lisibilité exceptionnelle, faisant de lui un standard industriel pour les instruments de mesure, les horloges numériques et les panneaux de contrôle des années 80 et 90.
Proposé ici en composant d'origine authentique, neuf de stock d'époque (NOS).
Configuration : 7 segments avec point décimal, montage à cathode commune.
Dimensions : Hauteur de chiffre de 14,2 mm (0,56 pouce), optimisée pour une lecture à distance.
Technologie : LED haute efficacité offrant une couleur rouge vive avec une excellente uniformité d'éclairage des segments.
Intégration : Brochage standard 10 broches, compatible avec la plupart des décodeurs BCD vers 7 segments (type 74LS47 ou équivalents).
Diagnostic Express (Segment défectueux ou faible luminosité) :
Calcul de résistance : Ces afficheurs ne possèdent pas de résistance de limitation intégrée. Assurez-vous de placer une résistance de protection en série sur chaque segment pour limiter le courant (généralement entre 10 mA et 20 mA selon la luminosité souhaitée). Une résistance trop faible détruira définitivement les LED internes.
Polarisation : En tant que modèle à cathode commune, la broche de cathode doit être reliée à la masse (GND), tandis que les broches des segments sont pilotées par un niveau haut (VCC).
Recommandations de Montage :
Support DIP : L'usage d'un support spécifique pour afficheur ou d'une embase tulipe est fortement conseillé pour permettre un remplacement aisé et éviter les contraintes mécaniques sur les broches fines lors de la soudure.
Nettoyage : Nettoyez soigneusement la zone de soudure à l'alcool isopropylique. Les résidus de flux peuvent créer des courts-circuits ou des fuites entre les pistes étroites, ce qui pourrait provoquer des "segments fantômes" (allumage partiel non voulu d'un segment).
Montage mécanique : Lors du montage en façade, assurez-vous de laisser un léger jeu pour la dilatation thermique, afin d'éviter toute torsion du boîtier plastique qui pourrait fissurer les soudures internes de l'afficheur.
