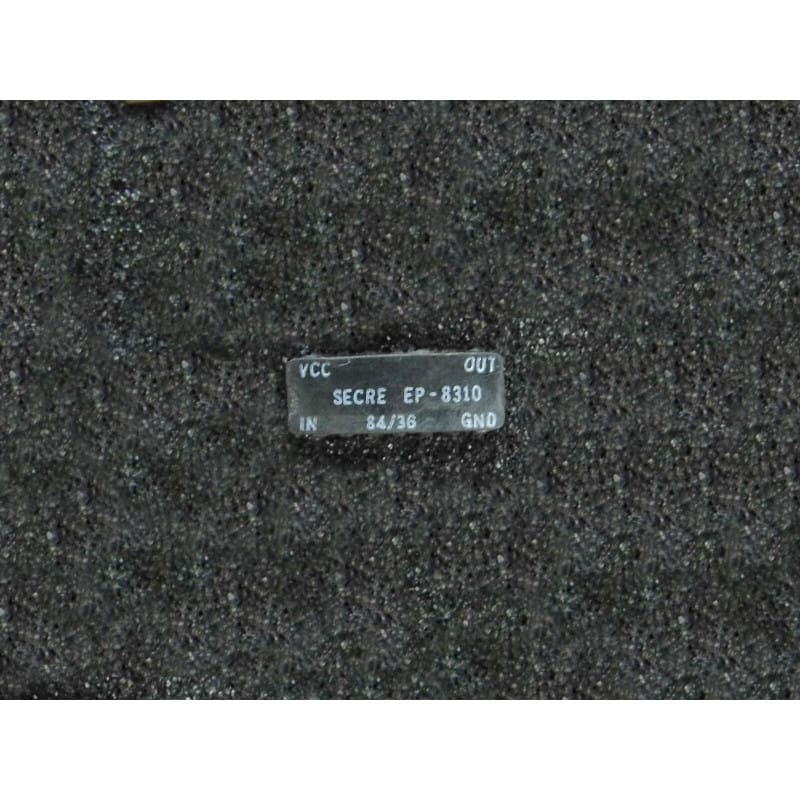

Le EP8310 (généralement conçu par Epson ou intégré dans des sous-ensembles vidéo spécifiques) est un circuit intégré spécialisé d'affichage ou de gestion d'interface vidéo numérique de faible puissance. Ce type de composant est couramment utilisé comme contrôleur de dalle LCD, processeur d'affichage graphique de petite taille ou interface de transmission de signaux vidéo au sein d'appareils portables, de terminaux industriels ou de modules d'affichage des années 90 et 2000.
Fonction : Contrôleur d'affichage / Émetteur-récepteur d'interface vidéo basse consommation.
Application : Gestion de la synchronisation des signaux graphiques, interfaçage avec des panneaux d'affichage (LCD/TFT) ou mise en forme de signaux vidéo numériques.
Intégration : Conçu pour décharger le processeur principal des tâches répétitives de rafraîchissement d'écran et de gestion des timings vidéo.
Diagnostic Express (Écran noir, absence de balayage ou distorsion d'image) :
Horloge Pixel (Dot Clock) : Les circuits de la série EP dépendent d'une horloge pixel extrêmement stable pour générer les signaux de synchronisation horizontale (H-Sync) et verticale (V-Sync). Vérifiez la présence et la pureté de ce signal d'horloge à l'oscilloscope sur la broche d'entrée dédiée. Un bruit sur l'horloge se traduit immédiatement par un déchirement de l'image ou un écran noir.
Lignes de données d'affichage : Si les signaux de synchronisation sont présents mais que l'image affiche des motifs aléatoires ou des couleurs erronées, inspectez l'activité sur le bus de données vidéo connecté au processeur ou à la mémoire tampon.
Recommandations de Montage :
Gestion thermique et sensibilité : S'il s'agit d'une version CMS ou d'un boîtier à haute densité de broches, veillez à respecter un profil de température strict lors du brasage pour éviter de fragiliser la logique logique interne du contrôleur.
Filtrage des rails analogiques/numériques : Ces circuits d'affichage intègrent souvent des sections logiques rapides et des convertisseurs ou circuits d'interface sensibles au bruit. Placez des condensateurs de découplage céramiques de 100 nF au plus près de chaque broche d'alimentation pour bloquer les parasites de commutation.
Nettoyage anti-capacitaire : Un nettoyage rigoureux à l'alcool isopropylique pur après soudure est indispensable. Les résidus de flux entre les broches des lignes de données rapides ou d'horloge créent des capacités parasites microscopiques qui peuvent dégrader la netteté des transitions logiques et causer des artefacts visuels à l'écran.
