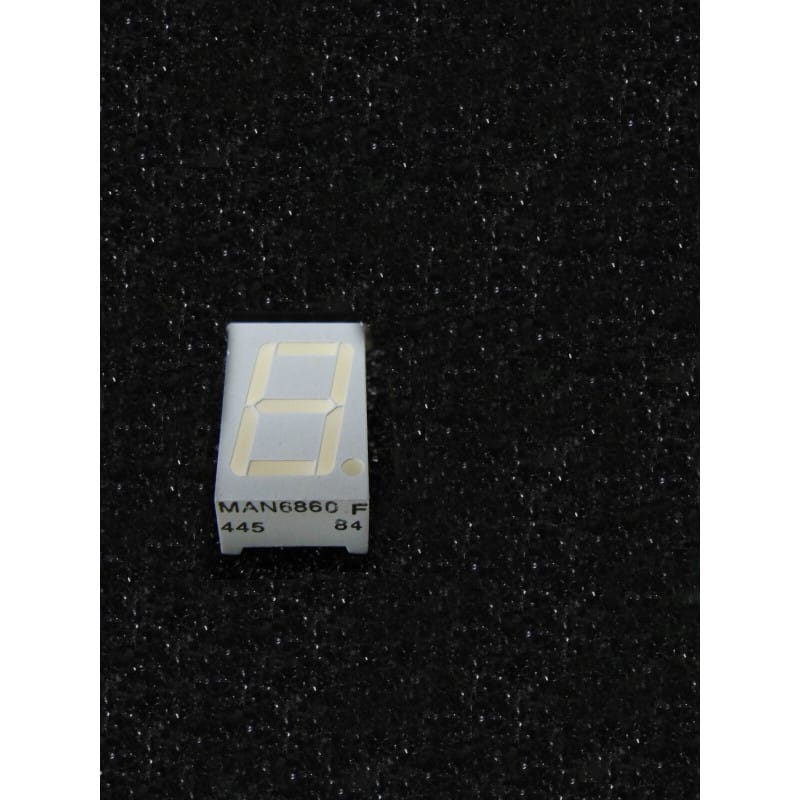

Le MAN6860 (conçu par Fairchild Semiconductor) est un afficheur numérique 7 segments à LED rouge de 0,56 pouce (14,2 mm). Ce modèle se distingue par sa configuration à anode commune. Il était largement utilisé dans les équipements d'instrumentation de précision, les panneaux de contrôle industriels et les horloges numériques des années 80, réputé pour sa robustesse et sa clarté visuelle.
Proposé ici en composant d'origine authentique Fairchild, neuf de stock d'époque (NOS).
Configuration : 7 segments avec point décimal, montage à anode commune.
Dimensions : Hauteur de chiffre de 14,2 mm (0,56 pouce).
Technologie : LED haute performance offrant une couleur rouge vive et une excellente luminosité, même avec des courants de pilotage modérés.
Intégration : Brochage standard compatible avec de nombreux décodeurs BCD vers 7 segments (type 74LS48 ou équivalents).
Diagnostic Express (Inversion de polarité) :
Anode commune : Contrairement à votre HDSP-5553 (cathode commune), le MAN6860 nécessite que la broche d'anode soit reliée à la tension positive (VCC). Les segments sont activés en tirant les broches de cathode vers la masse (GND) à travers une résistance de limitation. Une erreur de connexion ici empêchera tout allumage.
Résistances de limitation : Comme pour tous les afficheurs à LED, l'utilisation de résistances de limitation est impérative sur chaque ligne de segment pour éviter la destruction des LED par surintensité.
Recommandations de Montage :
Support DIP : L'usage d'un support est conseillé pour faciliter les tests et protéger le composant des chocs thermiques lors de la soudure sur vos plaques de contrôle.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire. Les résidus de flux entre les broches sont particulièrement visibles sur ce type de boîtier et peuvent introduire des fuites de courant nuisibles à la netteté de l'affichage.
Positionnement : Lors de l'intégration, veillez à ce que la surface de l'afficheur soit bien perpendiculaire au PCB pour une lisibilité optimale derrière la fenêtre de votre façade.
