Le SAB3064P (conçu à l'origine par Philips Semiconductors / Mullard, sous la famille de composants d'Europe centrale codés en "SAB") est un circuit intégré monolithique d'époque logé dans un boîtier DIP16 standard (traversant, 16 broches). Ce composant hautement spécialisé appartient à la génération des circuits périphériques de syntonisation et de contrôle analogique pour téléviseurs et récepteurs vidéo des années 80 et 90.
Il intègre un système de convertisseur numérique-analogique (CNA / DAC) basé sur des sorties modulées en largeur d'impulsion (PWM), interfacé via un bus série propriétaire ou une logique de commande simple. Il sert principalement à traduire les ordres numériques envoyés par le microcontrôleur central (comme la famille des SAA1289) en tensions continues stables et précises pour piloter les fonctions analogiques du châssis (volume, luminosité, contraste, saturation, ou tension d'accord des diodes varicap du tuner).
Le suffixe P spécifie l'encapsulation classique en boîtier plastique double ligne.
Fabricant : Philips Semiconductors (NXP)
Fonction : Convertisseur numérique-analogique (DAC) / Interface de commande analogique (tension d'accord, volume, luminosité).
Architecture : Sorties à conversion de type PWM avec registres tampons internes (Latch).
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de la marque).

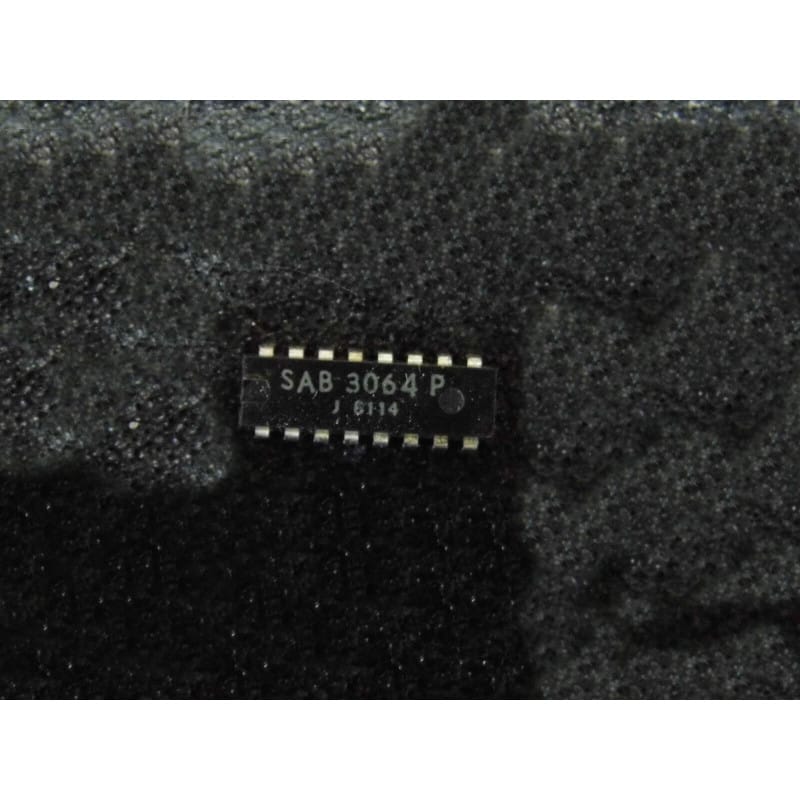

Marquages visibles sur le boîtier : SAB 3064 P / J 6114.
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Absence de réglage analogique ou dérive de tension) :
Le piège de la tension d'accord (Tuning Voltage) instable : Si ce circuit gère la ligne de tension d'accord (souvent élevée, pouvant aller jusqu'à 30V-33V pour les étages de diodes varicap), les sorties PWM du SAB3064P pilotent généralement des transistors d'interface ou des réseaux de filtrage RC externes. Si les chaînes de télévision sautent, dérivent ou refusent de se mémoriser, vérifiez à l'oscilloscope le signal PWM brut directement sur la broche de sortie de la puce. Si le signal rectangulaire est net et réagit au changement de commande, la puce est saine : le problème provient du condensateur de filtrage externe de la ligne ou de la diode Zener de régulation de 33V qui fuit.
Vérification de la transmission logique : Les données de réglage sont transmises de manière sérielle à la puce. Si toutes les fonctions de commande analogique (volume, contraste) sont bloquées au minimum ou au maximum simultanément, inspectez les lignes de données logiques (Clock / Data / Latch ou équivalent) reliant le processeur principal au SAB3064P. Une coupure sur ces pistes fige la puce dans son dernier état ou à zéro.
Recommandations de Montage :
Support DIP16 Tulipe Recommandé : Ces puces travaillent à proximité immédiate des circuits de puissance ou des tuners blindés qui chauffent modérément. Pour sécuriser vos circuits imprimés d'époque et s'assurer d'une conductivité parfaite, l'utilisation d'un support tulipe à 16 broches de qualité professionnelle est idéale pour vos opérations de maintenance curative.
Filtrage strict des alimentations analogiques : Le SAB3064P mélangeant de la logique de décodage et des sorties de précision, toute ondulation ou bruit sur le rail d'alimentation se répercutera directement sur la pureté des tensions analogiques de sortie (créant du ronflement dans l'audio ou des vagues sur l'image). Soudez systématiquement un condensateur de découplage céramique multicouche de 100 nF au plus près des broches d'alimentation.
Nettoyage méticuleux après brasage : Un nettoyage complet à l'alcool isopropylique pur est indispensable. Les sorties PWM filtrées et les entrées logiques présentent des impédances sensibles ; les résidus de flux conducteurs ou hygroscopiques créent des ponts de résistance parasites, entraînant des dérives thermiques ou des instabilités de tension sur les réglages de l'appareil.
