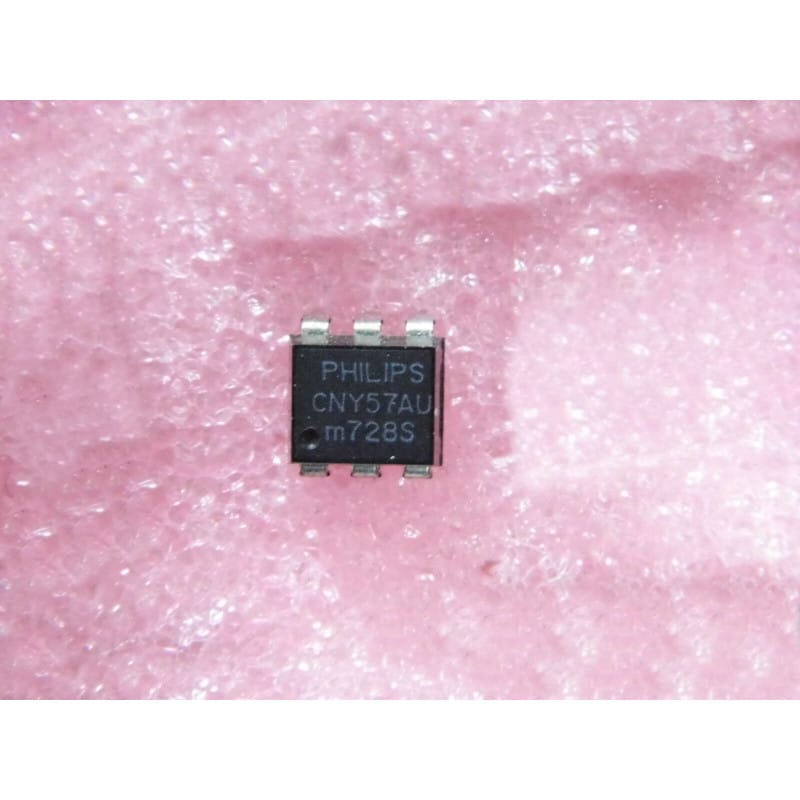

Le CNY57AU (historiquement produit par Telefunken / Vishay) est un optocoupleur (ou opto-isolateur) simple canal hautes performances. Logé dans un boîtier DIP à 6 broches (PDIP6), ce composant utilise une diode émettrice infrarouge auarséniure de gallium (GaAs) couplée optiquement à un phototransistor silicium NPN.
La spécification "AU" indique souvent une sélection rigoureuse des caractéristiques ou une conformité à des normes de sécurité accrues (comme des tensions d'isolement très élevées et des homologations internationales spécifiques pour l'isolation des réseaux). Il est principalement utilisé pour assurer une isolation galvanique totale entre deux circuits électriques (comme la séparation entre une section de puissance secteur et une logique de contrôle basse tension à microcontrôleur).
Fabricant d'origine : Telefunken / Vishay
Fonction : Optocoupleur à sortie phototransistor NPN simple canal.
Performances clés :
Haute tension d'isolement : Conçu pour supporter des barrières de potentiel très élevées entre l'entrée et la sortie (couramment plusieurs kilovolts).
Rapport de Transfert de Courant (CTR) : Trié et stable, permettant de restituer fidèlement l'état logique côté sortie avec un courant d'entrée maîtrisé.
Accès à la base (Boîtier DIP6) : Contrairement aux optocoupleurs compacts à 4 broches, le format DIP6 offre une connexion directe à la base du phototransistor interne (broche 5).
Format : Boîtier PDIP6 (Plastique Traversant).
Diagnostic Express (Pas de transmission du signal ou commutation molle) :
Le piège de la broche 5 (Base du phototransistor) : La broche 5 donne accès à la base interne du transistor. Dans la majorité des applications courantes, cette broche doit être laissée en l'air (non connectée). Si ton circuit de remplacement intègre une résistance de forte valeur (ex: 1 MOhm à 4.7 MOhms) entre cette broche 5 et la masse, cela sert à accélérer le temps de désaturation (commutation plus rapide) au détriment d'une légère baisse de sensibilité (CTR). Si cette broche est court-circuitée par erreur à la masse ou mal isolée, le phototransistor ne basculera jamais.
Mesure de la diode d'entrée : Côté diode (broches 1 et 2), le test se fait comme pour une LED classique au multimètre en mode "Test Diode". Tu dois trouver une tension directe (Vf) d'environ 1,2V à 1,4V. Si elle affiche "OL" dans les deux sens ou 0V, la diode interne est détruite (souvent suite à une surintensité due à l'absence de résistance de limitation).
Fatigue du CTR (Vieillissement) : Sur des cartes industrielles ou d'alimentations qui ont des milliers d'heures de vol, l'efficacité de la diode infrarouge interne peut diminuer. Le courant de sortie devient alors trop faible pour saturer le transistor, ce qui cause des pannes intermittentes ou des erreurs de régulation.
Recommandations de Montage :
Préservation de la barrière d'isolement : C'est la règle d'or avec le CNY57AU. Pour garantir la sécurité, aucune piste de cuivre du côté "basse tension" ne doit traverser ou s'approcher de la zone située sous l'optocoupleur côté "haute tension". Conserve une zone d'exclusion (creepage distance) maximale sous le boîtier.
Support DIP6 : Parfaitement adapté au pas standard de 2,54 mm, un support tulipe à 6 broches est idéal pour le prototypage ou pour remplacer facilement le composant sur une carte de commande en réparation sans fatiguer le PCB.
Résistance de charge de sortie (Pull-up/Pull-down) : Le phototransistor de sortie nécessite une résistance externe (généralement entre 1 kOhm et 10 kOhms connectée au collecteur ou à l'émetteur) pour convertir le courant optique en un signal de tension logique exploitable.
