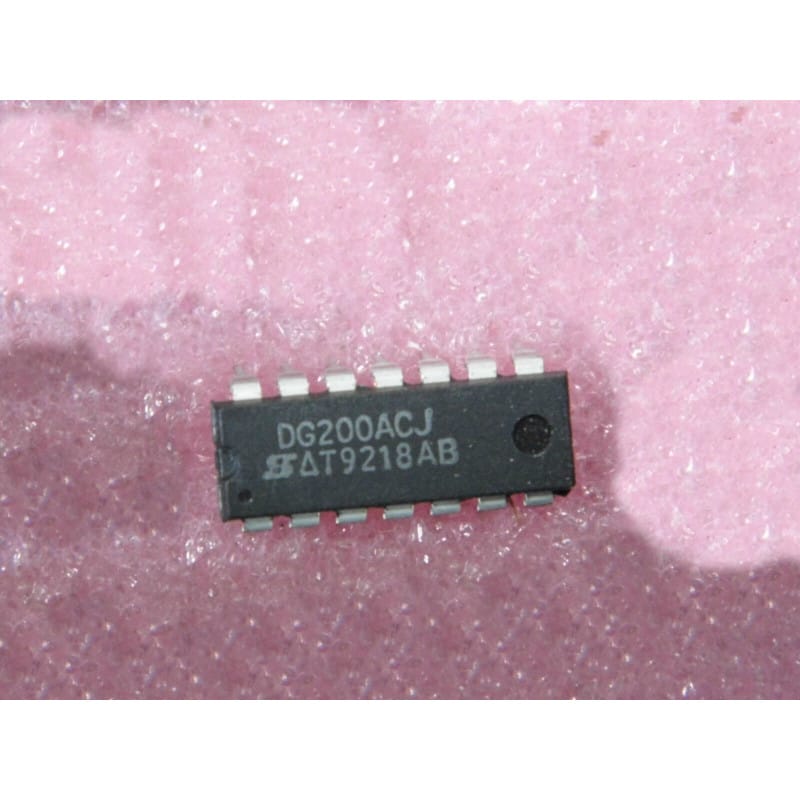

Le DG200ACJ présent sur la photo est fabriqué par Siliconix (le concepteur et pionnier historique de cette série, reconnaissable à son logo en forme de "S" stylisé suivi d'un petit triangle). Ce composant a été produit précisément lors de la 18ème semaine de l'année 1992 (code 9218).
Il s'agit d'un double commutateur analogique monolithique de type SPST (Single-Pole Single-Throw), logé dans un boîtier DIP plastique à 14 broches (PDIP14). Ce circuit classique intègre deux interrupteurs analogiques indépendants normalement fermés (NC), contrôlés par des niveaux logiques standard. Sa conception CMOS monolithique lui confère une résistance à l'état passant très stable, des courants de fuite extrêmement faibles et une consommation électrique dérisoire.
Fabricant : Siliconix (devenu plus tard Vishay Siliconix)
Fonction : Double interrupteur analogique indépendant (Dual SPST - Normalement Fermé).
Date de fabrication : Semaine 18 / 1992
Interface : Contrôle par entrées logiques compatibles TTL / CMOS (seuils bas inférieurs à 0,8V et hauts supérieurs à 2,4V).
Performances clés :
Plage d'alimentation symétrique : Fonctionne de manière optimale avec des rails d'alimentation doubles allant jusqu'à +/-15V (maximum absolu à +/-18V).
Faible courant de fuite : Fuites à l'état bloqué infimes, idéales pour les circuits de précision à haute impédance.
Grade "ACJ" : Version commerciale hautes performances (0°C à +70°C) en boîtier plastique traversant.
Format : Boîtier PDIP14 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (Signal bloqué ou distordu en sortie) :
Le piège de la tension d'entrée analogique : La tension du signal analogique qui traverse les interrupteurs ne doit jamais dépasser les rails d'alimentation positive (+VDD) et négative (-VSS) branchés sur la puce. Si le signal dépasse ces limites (par exemple si tu injectes du +12V alors que la puce est alimentée en +/-10V), les diodes de protection internes entrent en conduction. Cela provoque une sévère distorsion et risque d'amorcer un phénomène de "latch-up" (court-circuit thermique interne) destructeur.
Comportement logique : Pour cette variante standard, un niveau logique bas (0V) sur la broche de commande ferme l'interrupteur (le signal passe), tandis qu'un niveau logique haut (+5V) l'ouvre (le signal est bloqué). Si le canal reste ouvert ou dans un état instable, vérifie la propreté du signal de commande à l'oscilloscope.
Recommandations de Montage :
Utilisation d'un support DIP14 standard : Ce format classique à 14 broches au pas de 2,54 mm est standard. L'utilisation d'un support tulipe de qualité reste recommandée pour tes cartes de prototypage ou lors d'un remplacement sur un appareil en réparation afin de préserver les pistes du circuit imprimé.
Découplage local des rails de puissance : Pour bloquer les parasites hautes fréquences et stabiliser le comportement des transistors CMOS internes lors des commutations, place un condensateur céramique de 100 nF au plus près de la broche +VDD (broche 14) et de la broche -VSS (broche 4) par rapport à la masse.
Isolation des lignes analogiques : Le boîtier regroupant deux commutateurs distincts, évite de faire courir les pistes des deux canaux trop près l'une de l'autre sur ton PCB si tu manipules des signaux à haute impédance (comme le feedback d'un ampli-op), pour éliminer tout couplage capacitif parasite (diaphonie).
