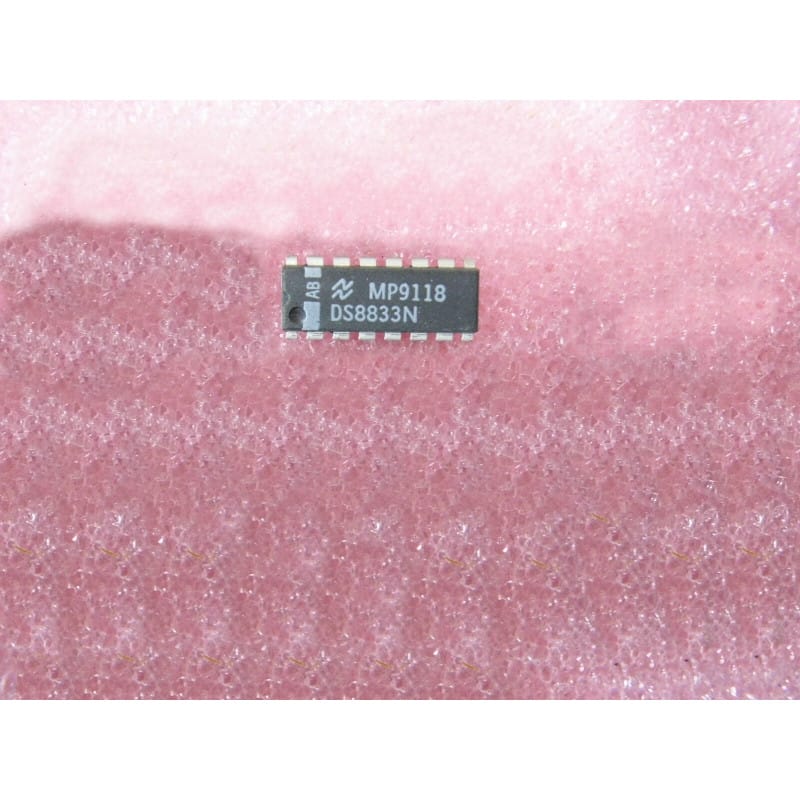

Le DS8833N (développé par National Semiconductor) est un émetteur-récepteur de bus quadruple (4 canaux) doté de sorties à trois états (TRI-STATE). Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce composant logique classique est conçu pour l'interconnexion bidirectionnelle de lignes de données et l'interfaçage de périphériques ou de mémoires sur des bus de microcesseurs partagés.
La technologie propriétaire TRI-STATE de National Semiconductor est ici l'élément clé : elle permet aux sorties du composant de basculer dans un état de haute impédance (isolé électriquement), en plus des niveaux logiques bas (0) et haut (1) habituels. Cette fonction est indispensable pour permettre à de multiples circuits intégrés de cohabiter sur les mêmes pistes de cuivre d'un bus sans provoquer de conflits électriques (bus contention). Le DS8833N se distingue par des récepteurs d'entrée dotés de diodes de protection et d'une hystérésis interne pour rejeter efficacement le bruit des lignes.
Fabricant d'origine : National Semiconductor (Texas Instruments)
Fonction : Émetteur-récepteur de bus logique quadruple (4 bits) bidirectionnel.
Interface : Entrées et sorties compatibles avec la logique TTL standard.
Performances clés :
Technologie TRI-STATE : Permet d'isoler complètement les broches du composant par rapport au bus lorsqu'il n'est pas sélectionné (mode haute impédance).
Immunité au bruit élevée : Hystérésis intégrée sur les entrées des récepteurs, idéale pour nettoyer les signaux dégradés ou lents circulant sur de longues pistes.
Capacité de commande : Émetteurs optimisés pour piloter des lignes de transmission modérément chargées et des capacités de bus standard sans écrouler les niveaux logiques.
Format : Boîtier PDIP16 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (Données absentes ou bus figé) :
Le contrôle de la broche Disable / Enable (Contrôle du mode TRI-STATE) : Le basculement des sorties vers le mode haute impédance est dicté par une ou deux broches de contrôle d'activation (généralement notées G, OE ou Disable). Si cette ligne logique reste bloquée au mauvais potentiel (à cause d'une coupure de piste ou d'une panne sur le décodeur d'adresse), les sorties resteront isolées et aucune donnée ne traversera le composant. Contrôle la cohérence de cette commande à l'oscilloscope.
Conflit de bus (Échauffement de la puce) : Si deux composants connectés sur le même bus tentent de forcer simultanément un niveau logique inverse (l'un force un "1" tandis que l'autre force un "0"), un fort courant de court-circuit circule entre les deux puces, ce qui les fait chauffer anormalement. Si le DS8833N devient tiède ou brûlant, vérifie que la logique de sélection de la carte ne l'active pas en même temps qu'un autre périphérique.
Recommandations de Montage :
Utilisation d'un support DIP16 standard : Ce format classique à 16 broches au pas de 2,54 mm est standard et robuste. Un support tulipe de qualité facilitera les opérations d'isolement lors du diagnostic du bus et protégera le composant contre le stress thermique lié à la soudure directe.
Découplage local standard : La commutation simultanée de 4 lignes numériques engendre des appels de courant rapides sur les lignes d'alimentation, ce qui peut générer des pics de tension parasites (glitches) pour les circuits adjacents. Place un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche VCC (broche 16) par rapport à la masse (broche 8) pour stabiliser le rail +5V local.
Routage des bus : Maintiens les pistes numériques reliant le DS8833N au bus principal aussi regroupées et directes que possible pour limiter l'induction de parasites électromagnétiques sur la carte.
