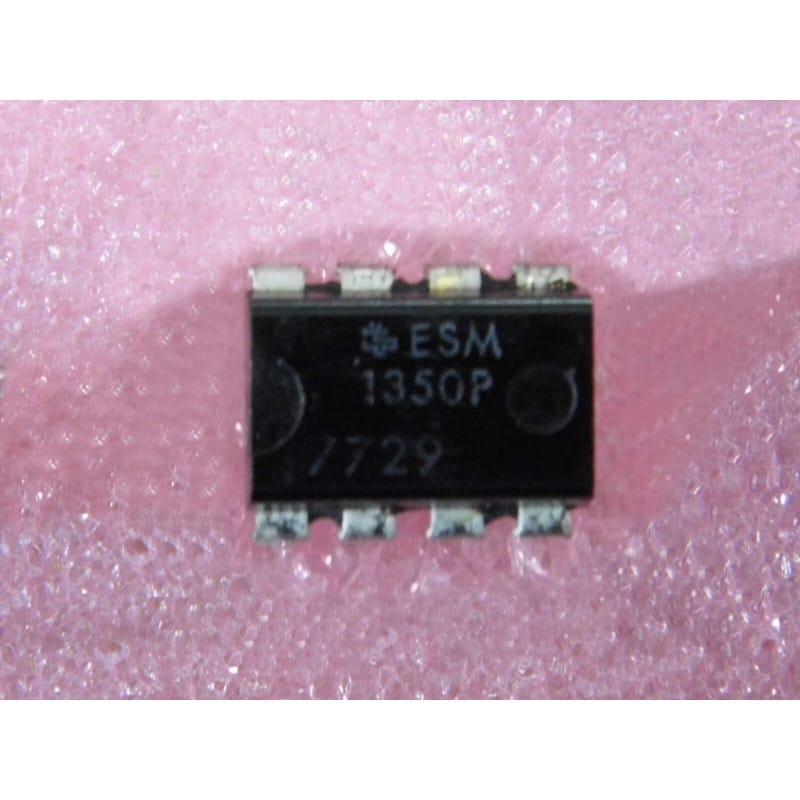

Le ESM1350P présent sur la photo est un composant d'époque fabriqué par Thomson-CSF, sorti d'usine au cours de la 29ème semaine de l'année 1977 (code 7729).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8), ce circuit intégré analogique spécialisé est un régulateur de vitesse électronique pour moteurs à courant continu (DC) fonctionnant par compensation de force contre-électromotrice (FCEM). Il intègre un amplificateur d'erreur, une référence de tension stable et un étage de commande conçu pour piloter un transistor de puissance externe gérant le moteur.
Fabricant : Thomson-CSF (devenu plus tard SGS-Thomson puis STMicroelectronics)
Fonction : Régulateur de vitesse pour moteurs DC.
Date de fabrication : Semaine 29 / 1977
Interface : Configuration standard à 8 broches avec entrées pour la consigne de vitesse et la boucle de rétroaction.
Performances clés :
Compensation d'impédance (R-Compensation) : Mesure et compense la résistance interne du moteur en temps réel pour évaluer précisément sa vitesse sans nécessiter de capteur optique ou magnétique externe.
Maintien de la vitesse : Excellente stabilisation de la vitesse de rotation face aux variations de charge mécanique ou de tension d'alimentation.
Format : Boîtier PDIP8 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (Le moteur s'emballe au maximum ou reste totalement immobile) :
Le piège du moteur qui tourne "pied au plancher" : Si le moteur tourne à sa vitesse maximale sans pouvoir être régulé dès la mise sous tension, le transistor de puissance externe (placé entre la puce et le moteur) est généralement en court-circuit (jonction Collecteur-Émetteur percée). Si ce transistor est sain, inspecte la broche de rétroaction de l'ESM1350P : si la puce ne reçoit plus l'information de courant/tension du moteur (piste coupée, résistance de mesure de courant grillée), elle compense au maximum en pensant que le moteur est bloqué.
Vérification de la tension de consigne : Si le moteur refuse de démarrer, contrôle au multimètre la tension arrivant sur la broche de consigne. Les potentiomètres ou trimmers de réglage de vitesse des appareils de cette génération s'oxydent fréquemment, créant des ruptures de contact qui coupent la consigne reçue par le régulateur.
Recommandations de Montage :
Utilisation d'un support DIP8 standard : L'installation d'un support tulipe à 8 broches est idéale sur tes platines de test ou lors d'une restauration pour isoler rapidement le circuit intégré lors de la recherche d'une panne.
Stabilité thermique des composants externes : La précision de la régulation de vitesse dépend directement de la stabilité des résistances et condensateurs associés à la puce. Pour la restauration d'appareils de cette époque (platines vinyles, magnétocassettes), privilégie des résistances à film métallique à 1% et des condensateurs stables (type film/MKT ou céramique C0G/NP0) pour éviter que la vitesse du moteur ne dérive lorsque l'appareil monte en température.
Filtrage des parasites du moteur : Un moteur DC génère beaucoup de bruit électrique dû à la commutation des balais. Installe un condensateur de découplage de 100 nF au plus près des broches d'alimentation de l'ESM1350P, et assure-toi que le moteur possède bien ses propres condensateurs anti-étincelles directement sur ses bornes pour préserver la logique interne de la puce.
